上地110KV第三电源工程技术交底记录VIP免费

上地110KV第三电源工程技术交底记录_第1页
1/4

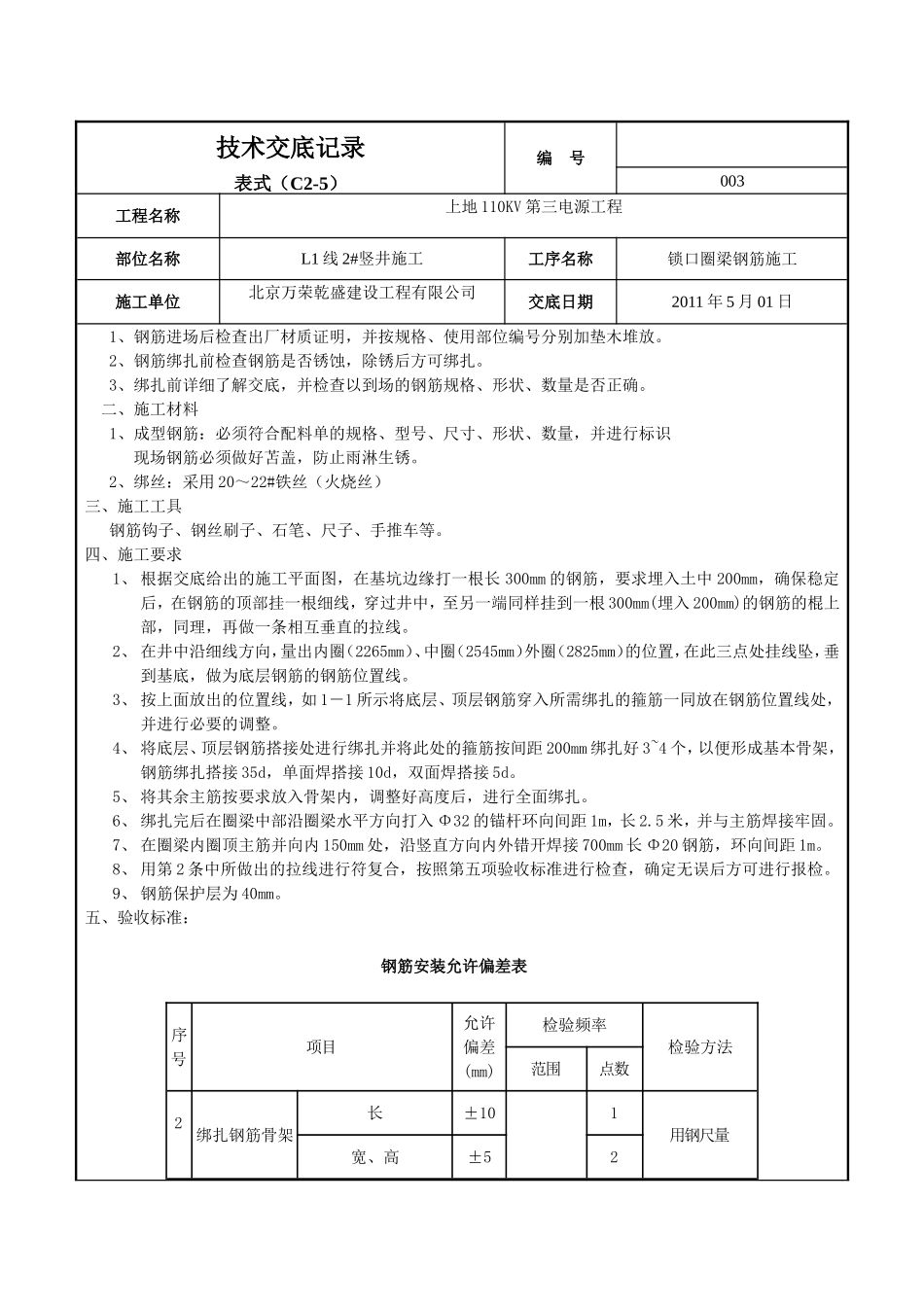

上地110KV第三电源工程技术交底记录_第2页
2/4
上地110KV第三电源工程技术交底记录_第3页
3/4
技术交底记录表式(C2-5)编号003工程名称上地110KV第三电源工程部位名称L1线2#竖井施工工序名称锁口圈梁钢筋施工施工单位北京万荣乾盛建设工程有限公司交底日期2011年5月01日交底内容:一、施工准备技术交底记录表式(C2-5)编号003工程名称上地110KV第三电源工程部位名称L1线2#竖井施工工序名称锁口圈梁钢筋施工施工单位北京万荣乾盛建设工程有限公司交底日期2011年5月01日1、钢筋进场后检查出厂材质证明,并按规格、使用部位编号分别加垫木堆放。2、钢筋绑扎前检查钢筋是否锈蚀,除锈后方可绑扎。3、绑扎前详细了解交底,并检查以到场的钢筋规格、形状、数量是否正确。二、施工材料1、成型钢筋:必须符合配料单的规格、型号、尺寸、形状、数量,并进行标识现场钢筋必须做好苫盖,防止雨淋生锈。2、绑丝:采用20~22#铁丝(火烧丝)三、施工工具钢筋钩子、钢丝刷子、石笔、尺子、手推车等。四、施工要求1、根据交底给出的施工平面图,在基坑边缘打一根长300mm的钢筋,要求埋入土中200mm,确保稳定后,在钢筋的顶部挂一根细线,穿过井中,至另一端同样挂到一根300mm(埋入200mm)的钢筋的棍上部,同理,再做一条相互垂直的拉线。2、在井中沿细线方向,量出内圈(2265mm)、中圈(2545mm)外圈(2825mm)的位置,在此三点处挂线坠,垂到基底,做为底层钢筋的钢筋位置线。3、按上面放出的位置线,如1-1所示将底层、顶层钢筋穿入所需绑扎的箍筋一同放在钢筋位置线处,并进行必要的调整。4、将底层、顶层钢筋搭接处进行绑扎并将此处的箍筋按间距200mm绑扎好3~4个,以便形成基本骨架,钢筋绑扎搭接35d,单面焊搭接10d,双面焊搭接5d。5、将其余主筋按要求放入骨架内,调整好高度后,进行全面绑扎。6、绑扎完后在圈梁中部沿圈梁水平方向打入Φ32的锚杆环向间距1m,长2.5米,并与主筋焊接牢固。7、在圈梁内圈顶主筋并向内150mm处,沿竖直方向内外错开焊接700mm长Φ20钢筋,环向间距1m。8、用第2条中所做出的拉线进行符复合,按照第五项验收标准进行检查,确定无误后方可进行报检。9、钢筋保护层为40mm。五、验收标准:钢筋安装允许偏差表序号项目允许偏差(mm)检验频率检验方法范围点数2绑扎钢筋骨架长±101用钢尺量宽、高±52技术交底记录表式(C2-5)编号003工程名称上地110KV第三电源工程部位名称L1线2#竖井施工工序名称锁口圈梁钢筋施工施工单位北京万荣乾盛建设工程有限公司交底日期2011年5月01日3受力钢筋间距±102钢尺量两端、中间各一点,取最大值排距±5每个构件或构筑物柱、梁±54绑扎箍筋、横向钢筋间距±20钢尺量连续三档取最大值六、成品保护在安装钢筋时应协调好遇埋件的埋设工作,并对这些部件的钢筋按设计要求进行处理,不得随意截断后挪动已安装好的成型钢筋。七、应注意的问题1.对于绑扎好的钢筋,在浇完混凝土后禁止摇动伸出部分钢筋,以防根部挤压混凝土产生孔洞。2.主筋搭接位置要错开,同一截面内受力钢筋的接头截面积不超过钢筋总截面面积的50%。3.钢筋绑扎牢固稳定,不得变形松脱和开焊。八、安全、环境保护1、安全操作要求(1)绑扎钢筋中,钢筋骨架呈不稳定状态时,必须设临时支撑架。支撑架必须安设稳固,必要时应经验算确认安全。钢筋骨架未形成骨体前,严禁拆除临时支撑架。(2)所有进入工地的人员,必须按规定佩带安全防护用具,听从指挥。(3)上下传递钢筋时,作业人员站位必须安全,上下方人员不得站在同一竖直位置上。2、环保措施1.施工现场应配备洒水设备,并指定专人负责现场洒水降尘和及时清理浮土.2.钢筋进场时必须轻拿轻放,避免产生噪声。技术交底记录表式(C2-5)编号003工程名称上地110KV第三电源工程部位名称L1线2#竖井施工工序名称锁口圈梁钢筋施工施工单位北京万荣乾盛建设工程有限公司交底日期2011年5月01日审核人交底人接受交底人
