水力发电厂电力一次系统设计

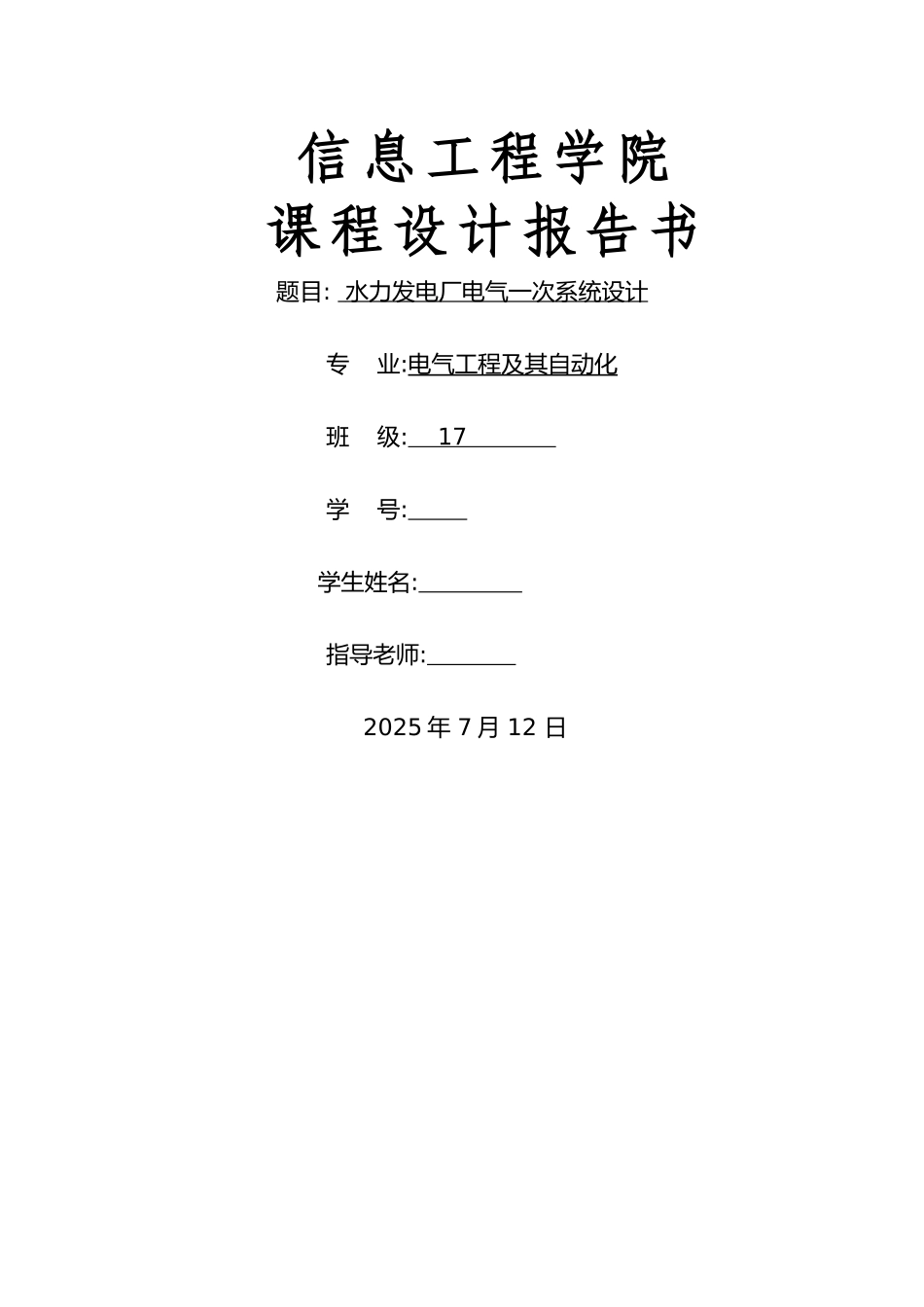

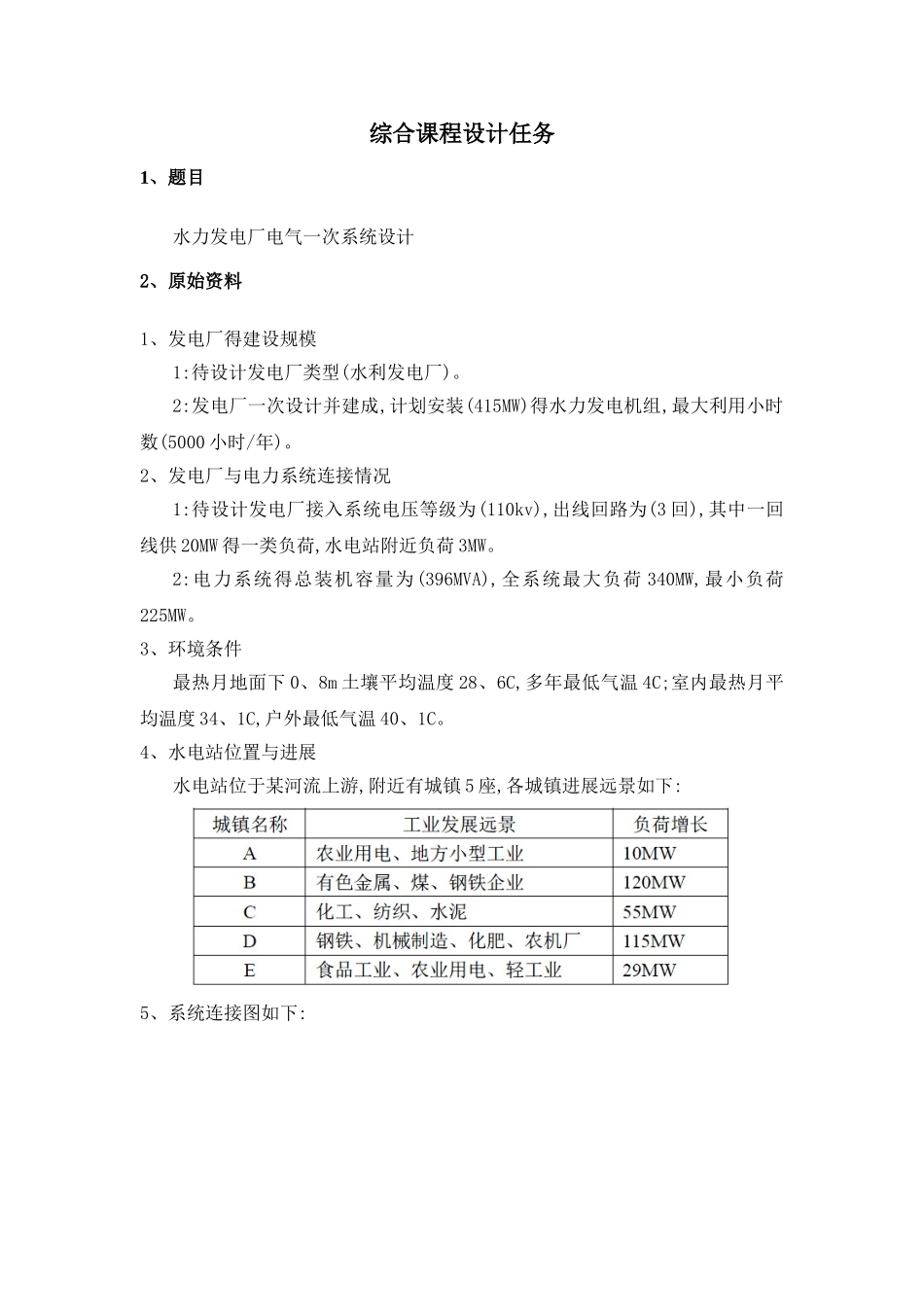

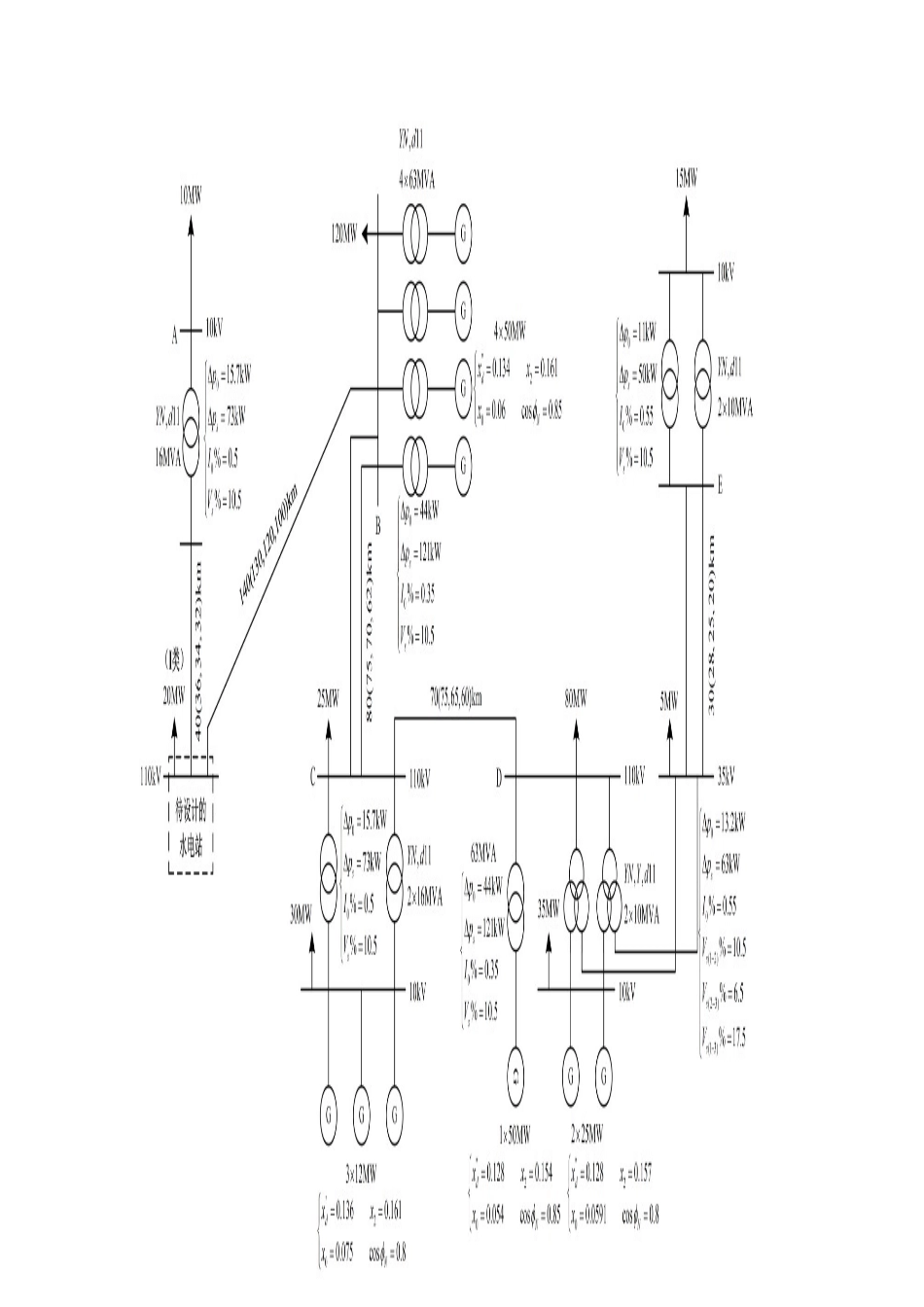

信息工程学院课程设计报告书题目: 水力发电厂电气一次系统设计 专 业:电气工程及其自动化班 级: 17 学 号: 学生姓名: 指导老师: 2025 年 7 月 12 日 综合课程设计任务1、题目水力发电厂电气一次系统设计2、原始资料1、发电厂得建设规模1:待设计发电厂类型(水利发电厂)。2:发电厂一次设计并建成,计划安装(415MW)得水力发电机组,最大利用小时数(5000 小时/年)。2、发电厂与电力系统连接情况1:待设计发电厂接入系统电压等级为(110kv),出线回路为(3 回),其中一回线供 20MW 得一类负荷,水电站附近负荷 3MW。2:电力系统得总装机容量为(396MVA),全系统最大负荷 340MW,最小负荷225MW。3、环境条件最热月地面下 0、8m 土壤平均温度 28、6C,多年最低气温 4C;室内最热月平均温度 34、1C,户外最低气温 40、1C。4、水电站位置与进展水电站位于某河流上游,附近有城镇 5 座,各城镇进展远景如下:5、系统连接图如下:3、设计任务1:电气主接线设计2:厂用电设计3:短路电流计算与电气设备选择4:配电装置设计4、设计成果1:设计说明书一份2:图纸 3 张(电气主接线图、屋内配电装置图、屋外配电装置图)摘要本文为 4×15MW 水力发电厂电气一次部分设计。通过对原始资料得详细分析,根据设计任务书得要求,进行了电气主接线方案得经济技术比较,厂用电设计,短路电流计算与电气设备得选择与校验,配电装置设计。编制了设计说明书,绘制了主接线图,厂用电接线图。关键字:主接线、短路计算、设备选择、配电装置、设计说明书、主接线图、厂用电AbstractThis article is 4 x 15 mw hydropower plant electrical part design at a time、 Through detailed analysis of original data, according to the requirements of the design plan descriptions of the economic and technical parison, the main electrical wiring scheme design of auxiliary power, short circuit current calculation and selection of electrical equipment and calibration, power distribution equipment design 、 piled the design specification, draw the main wiring diagram, auxiliary power wiring diagram、 The keyword :The main connection, short circuit calculation, equipment selection, power distribution equipment, design specifications, main wirin...
