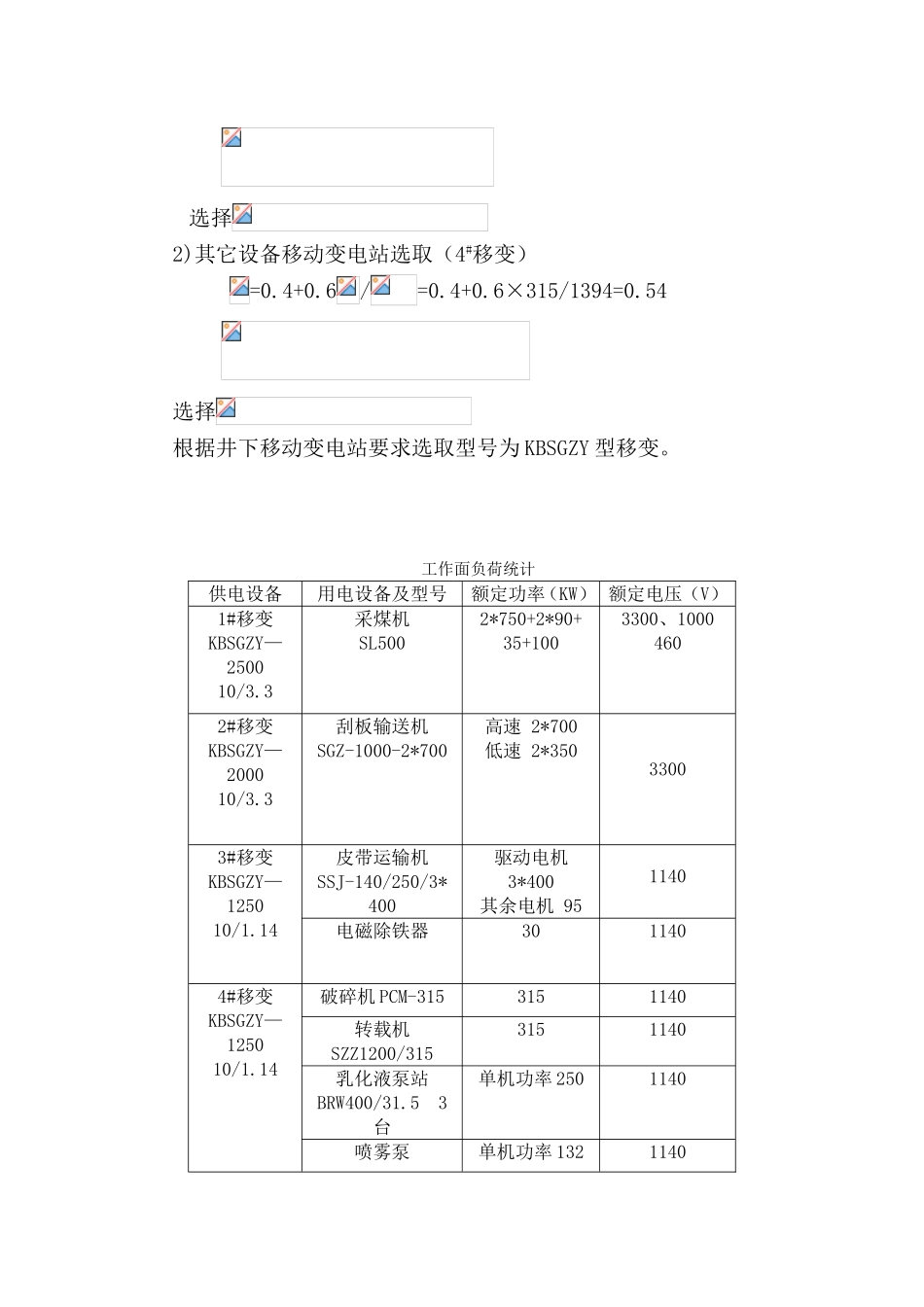

附件2:***矿综采工作面供电设计（一）综采工作面主要条件该工作面属于3#煤层一盘区，平均煤层厚度5m，工作面长度225m,走向长度为2000m，平均倾角3-5度，采用一次采全高采煤工艺，可采最高煤层厚度5.5m，工作面采用三进两回布置方式。矿井井下高压采用10KV供电，由西翼盘区变电所负责向该综采工作面供电，西翼盘区变电所双回10KV电源来自地面***110KV站815、816号盘，变电所高压设备采用BGp9L-10型高压隔爆开关，保护选用上海山源ZBT——11综合保护，盘区变电所距综采工作面皮带机头200m。（二）设备选用1、工作面设备采煤机选用德国艾柯夫公司生产的SL500型采煤机，其额定功率1815KW，其中两台截割主电动机功率为750KW,额定电压为3300V；两台牵引电机功率为90KW,额定电压为460V;调高泵电机电压1000V，功率35KW，破碎机功率100KW，额定电压为3300V。两台主电动机同时起动。工作面刮板输送机采用山西煤机厂制造的SGZ1000-Z×700型输送机，机头及机尾都采用额定功率为350/700KW的双速电机，额定电压为3300V。2、顺槽设备1）破碎机：采用山西煤机厂制造PCM-315型破碎机，其额定功率315KW,额定电压1140V。2）转载机：采用山西煤机厂制造SZZ1200/315型转载机。其额定功率315KW,额定电压1140V。3）顺槽带式输送机：采用**集团机电总厂生产的SSJ-140/250/3*400型输送机（1部），驱动电机额定功率3×400KW,循环油泵电机额定功率3×18.5KW,冷却风扇电机额定功率3×5.5KV,抱闸油泵电机额定功率2×4KW,额定电压均为1140V，自动涨紧油泵电机额定功率12KW，卷带电机额定功率15KW,电压1140V。皮带机采用CST启动方式。4）乳化液泵站：三泵二箱，乳化液泵采用无锡威顺生产的BRW400/31.5型液泵，其额定功率250KW,额定电压1140V。5）喷雾泵：采用无锡威顺生产的BPW516/13.2型（2台），其额定功率132KW,额定电压1140V。3、其它设备移动列车处安装JH2-18.5慢速绞车两部，用于移动列车牵引。绞车电机功率18.5KW,额定电压等级1140V；顺槽皮带机机头安装电磁除铁器一台，型号RCDC-25S，电机功率30KW,额定电压1140V；皮带顺槽巷采用2台15KW排污泵临时排水，额定电压1140V；其余巷道排水设备及水仓处固定离心泵就近接取电源或另设移动变电站供电。（三）工作面移动变电站及配电点位置的确定工作面电源电压为10kV,来自200m以外的盘区变电所。根据用电设备的容量与布置，采用1140V和3300V两种电压等级供电，照明及保护控制电压采用127V。在顺槽皮带机机头设置移动变电站及配电点，为顺槽皮带机供电；在顺槽皮带巷距工作面100-200米处设移动列车，将移动变电站，采煤机、工溜、转载机、破碎机控制开关，液压泵站、喷雾泵及其控制开关装在移动列车上，可以随着工作面的推进定期在轨道上进行移动。见设备布置示意图。（四）负荷统计及移动变电站选择按用电设备额定电压分为1140V和3300V两种，按移动变电站二次侧两种电压等级选取：1、3300V用电设备变电站选取由于采煤机（1815KW）、刮板输送机（2*700KW）单机容量较大，且考虑过电流保护灵敏系数的要求，分别选用1台容量较大的移动变电站。1）供采煤机移动变电站选取（1#移变）——各设备的加权平均功率因素，1#移变供电1台采煤机组，取0.85；——设备额定功率之和；——需用系数，在综采工作面，=0.4+0.6，为最大一台设备额定功率，对单台设备，=1。选择2）供工作面运输机移动变电站选取（2#移变）选择2、1140V用电设备变电站选取顺槽皮带机容量较大，且为固定供电设备，单独选用一台移动变电站，其余设备选用一台移动变电站。顺槽皮带巷2台15KW潜污泵可就近在移动变电站接取电源。1)顺槽皮带机移动变电站选取（3#移变）顺槽皮带机长度约为2000m,且皮带巷坡度不大，皮带机采用两驱运行，一驱备用可满足要求。选择2)其它设备移动变电站选取（4#移变）=0.4+0.6/=0.4+0.6×315/1394=0.54选择根据井下移动变电站要求选取型号为KBSGZY型移变。工作面负荷统计供电设备用电设备及型号额定功率（KW）额定电压（V）1#移变KBSGZY—250010/3.3采煤机SL5002*750+2*90+35+1003300、10004602#移变KBSGZY—200010/3.3刮板输送机SGZ-1000-2*700高速2*700低速2*35033003#移变KBSGZY...
