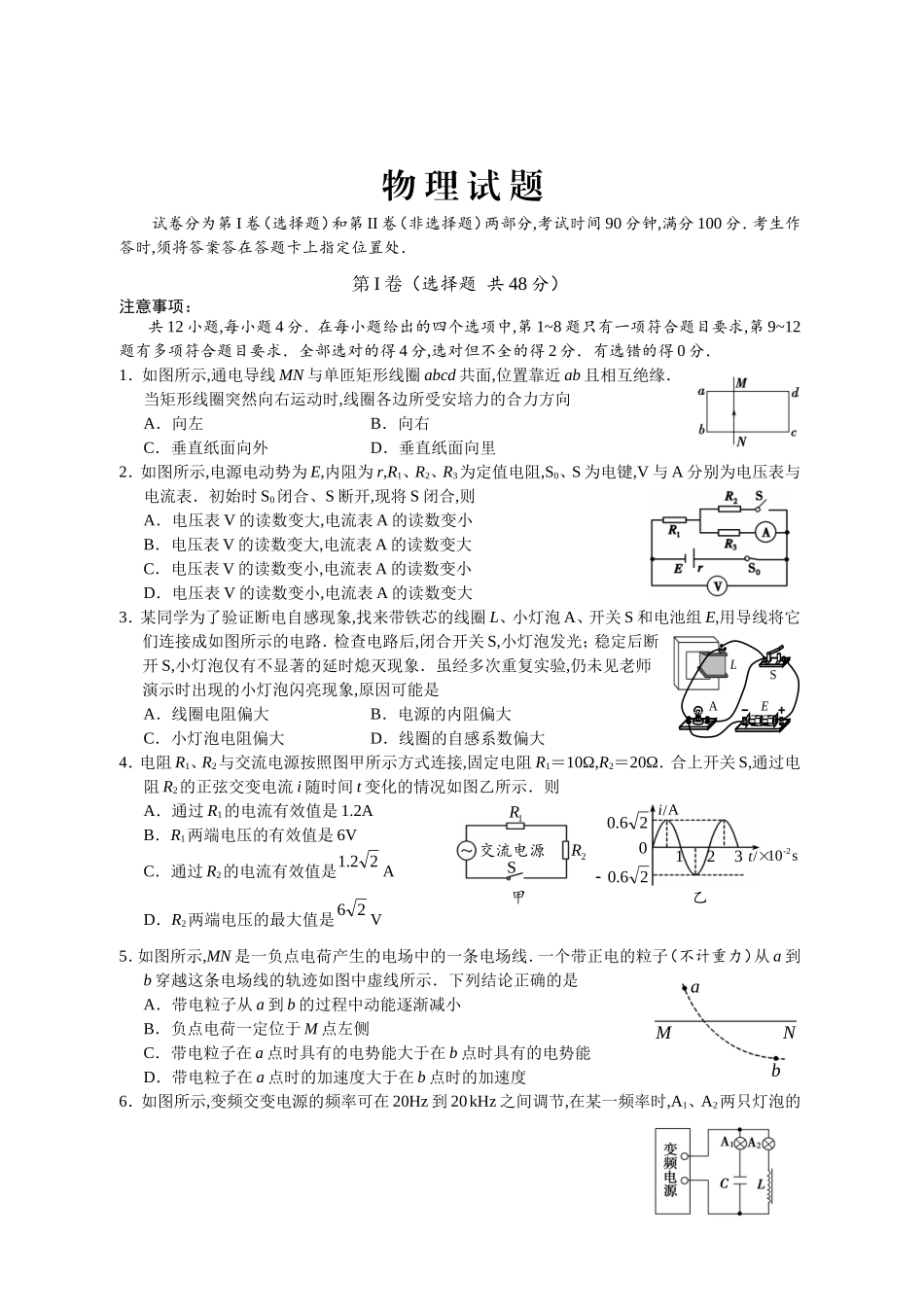

物理试题试卷分为第I卷（选择题）和第II卷（非选择题）两部分,考试时间90分钟,满分100分．考生作答时,须将答案答在答题卡上指定位置处．第I卷（选择题共48分）注意事项：共12小题,每小题4分．在每小题给出的四个选项中,第1~8题只有一项符合题目要求,第9~12题有多项符合题目要求．全部选对的得4分,选对但不全的得2分．有选错的得0分．1．如图所示,通电导线MN与单匝矩形线圈abcd共面,位置靠近ab且相互绝缘．当矩形线圈突然向右运动时,线圈各边所受安培力的合力方向A．向左B．向右C．垂直纸面向外D．垂直纸面向里2．如图所示,电源电动势为E,内阻为r,R1、R2、R3为定值电阻,S0、S为电键,V与A分别为电压表与电流表．初始时S0闭合、S断开,现将S闭合,则A．电压表V的读数变大,电流表A的读数变小B．电压表V的读数变大,电流表A的读数变大C．电压表V的读数变小,电流表A的读数变小D．电压表V的读数变小,电流表A的读数变大3．某同学为了验证断电自感现象,找来带铁芯的线圈L、小灯泡A、开关S和电池组E,用导线将它们连接成如图所示的电路．检查电路后,闭合开关S,小灯泡发光；稳定后断开S,小灯泡仅有不显著的延时熄灭现象．虽经多次重复实验,仍未见老师演示时出现的小灯泡闪亮现象,原因可能是A．线圈电阻偏大B．电源的内阻偏大C．小灯泡电阻偏大D．线圈的自感系数偏大4．电阻R1、R2与交流电源按照图甲所示方式连接,固定电阻R1＝10Ω,R2＝20Ω．合上开关S,通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示．则A．通过R1的电流有效值是1
2AB．R1两端电压的有效值是6VC．通过R2的电流有效值是22
1AD．R2两端电压的最大值是26V5．如图所示,MN是一负点电荷产生的电场中的一条电场线．一个带正电的粒子（不计重力）从a到b穿越这条电场线的轨迹如图中虚线所示．下列结论
