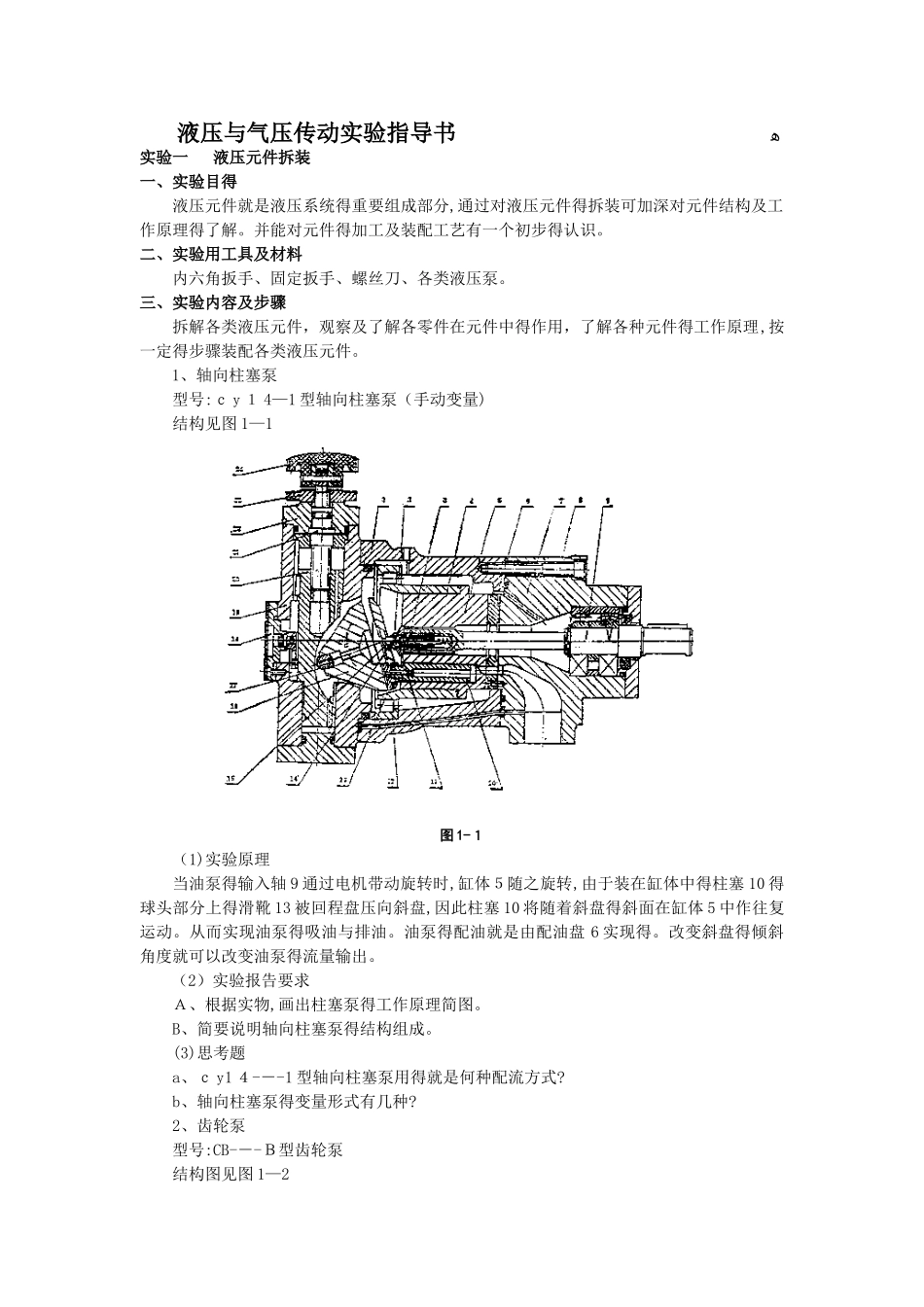

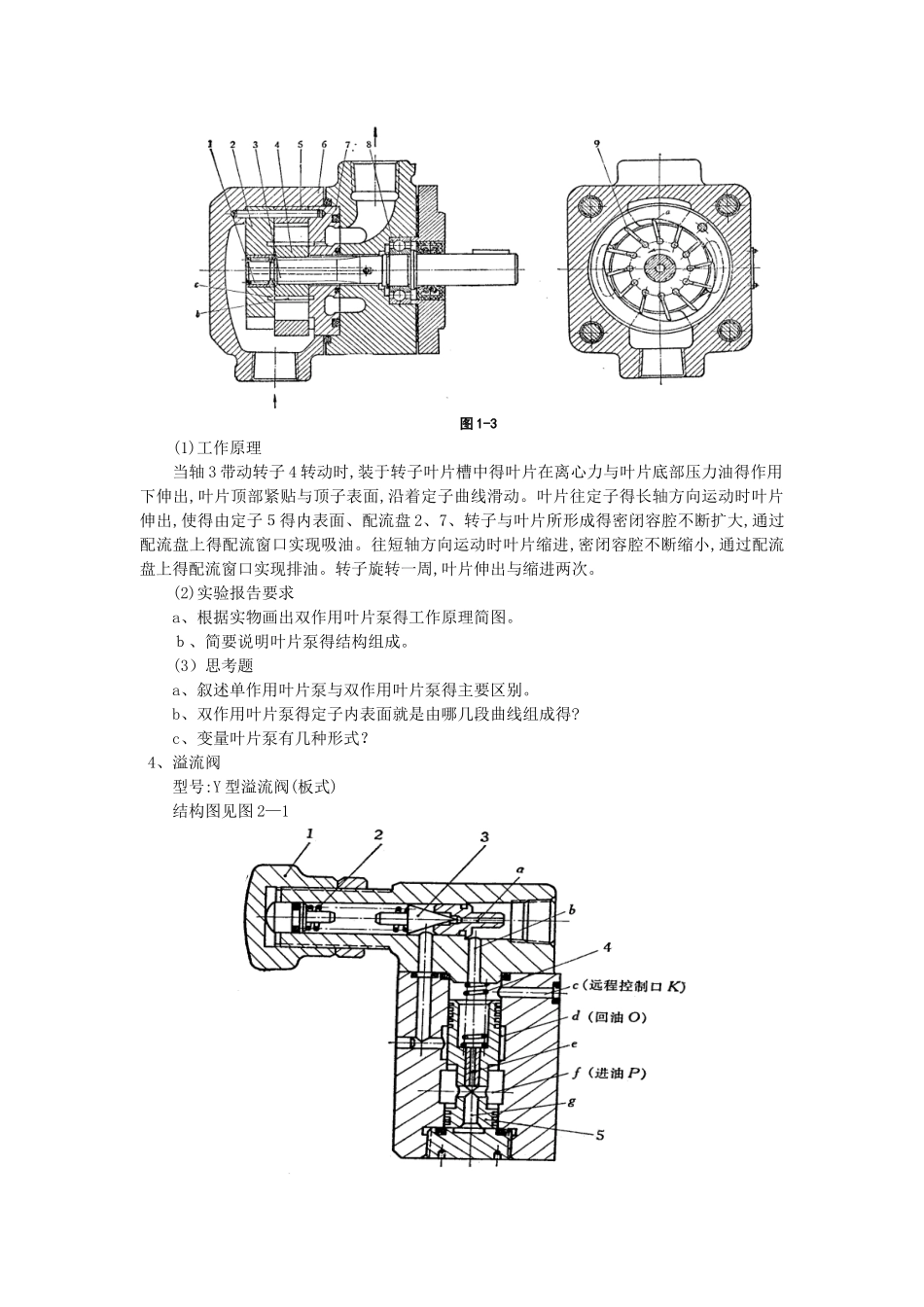

液压与气压传动实验指导书 ﻫ实验一 液压元件拆装一、实验目得液压元件就是液压系统得重要组成部分,通过对液压元件得拆装可加深对元件结构及工作原理得了解。并能对元件得加工及装配工艺有一个初步得认识。二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵。三、实验内容及步骤拆解各类液压元件，观察及了解各零件在元件中得作用，了解各种元件得工作原理,按一定得步骤装配各类液压元件。1、轴向柱塞泵型号:ｃ y １ 4—1 型轴向柱塞泵（手动变量)结构见图 1—1图 1-１（1)实验原理当油泵得输入轴 9 通过电机带动旋转时,缸体５随之旋转,由于装在缸体中得柱塞 10 得球头部分上得滑靴 13 被回程盘压向斜盘,因此柱塞 10 将随着斜盘得斜面在缸体 5 中作往复运动。从而实现油泵得吸油与排油。油泵得配油就是由配油盘 6 实现得。改变斜盘得倾斜角度就可以改变油泵得流量输出。（2）实验报告要求Ａ、根据实物,画出柱塞泵得工作原理简图。B、简要说明轴向柱塞泵得结构组成。(3)思考题a、ｃ y1 ４-－-1 型轴向柱塞泵用得就是何种配流方式?b、轴向柱塞泵得变量形式有几种?2、齿轮泵型号:CB-－-Ｂ型齿轮泵结构图见图 1—2图 1-2(1）工作原理在吸油腔,轮齿在啮合点相互从对方齿谷中退出,密封工作空间得有效容积不断增大,完成吸油过程。在排油腔,轮齿在啮合点相互进入对方齿谷中,密封工作空间得有效容积不断减小,实现排油过程。(2)实验报告要求a、根据实物,画出齿轮泵得工作原理简图。b、简要说明齿轮泵得结构组成。(３)思考题ａ、卸荷槽得作用就是什么？b、齿轮泵得密封工作区就是指哪一部分?3、双作用叶片泵型号:YB－--6 型叶片泵结构图见图 1--－3图 1-3(1)工作原理当轴 3 带动转子 4 转动时,装于转子叶片槽中得叶片在离心力与叶片底部压力油得作用下伸出,叶片顶部紧贴与顶子表面,沿着定子曲线滑动。叶片往定子得长轴方向运动时叶片伸出,使得由定子５得内表面、配流盘 2、7、转子与叶片所形成得密闭容腔不断扩大,通过配流盘上得配流窗口实现吸油。往短轴方向运动时叶片缩进,密闭容腔不断缩小,通过配流盘上得配流窗口实现排油。转子旋转一周,叶片伸出与缩进两次。(2)实验报告要求a、根据实物画出双作用叶片泵得工作原理简图。ｂ、简要说明叶片泵得结构组成。(3）思考题a、叙述单作用叶片泵与双作用叶片泵得主要区别。b、双作用叶片泵得定子内表面就是由哪几段曲线组成得?c、变量叶片泵有几种形式？4、溢流阀型...
