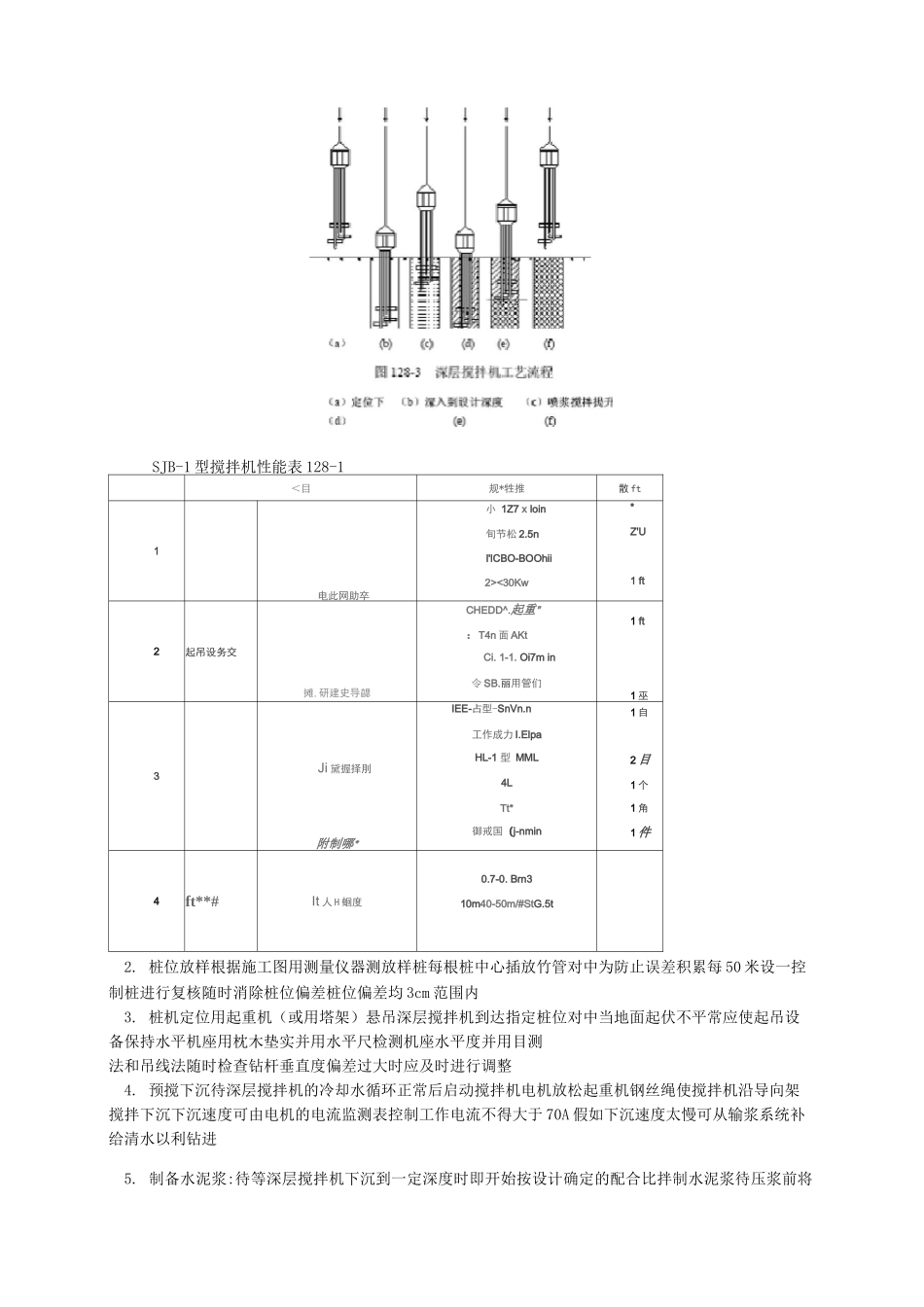

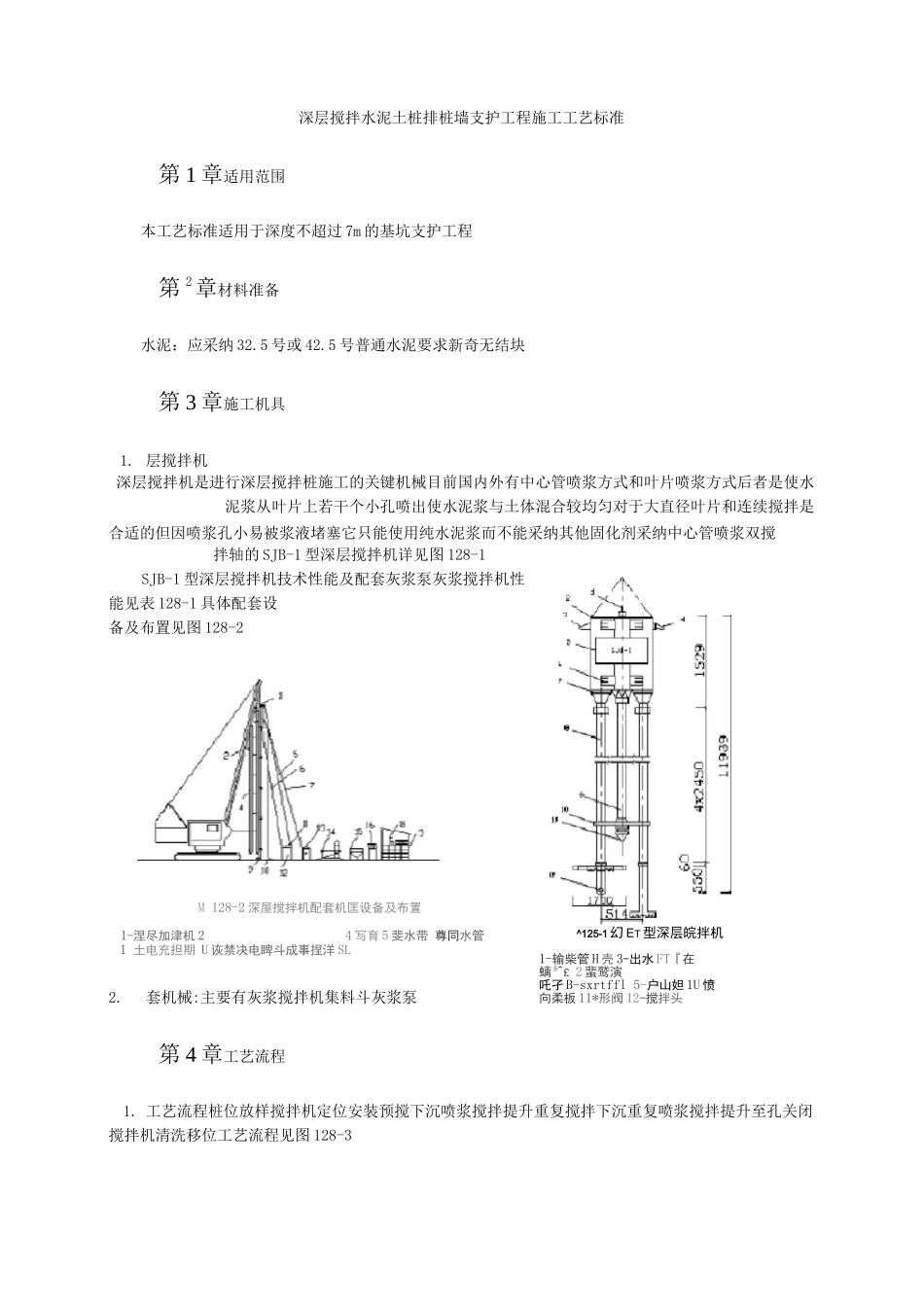

深层搅拌水泥土桩排桩墙支护工程施工工艺标准第 1 章适用范围本工艺标准适用于深度不超过 7m 的基坑支护工程第 2章材料准备水泥：应采纳 32.5 号或 42.5 号普通水泥要求新奇无结块第 3 章施工机具1. 层搅拌机深层搅拌机是进行深层搅拌桩施工的关键机械目前国内外有中心管喷浆方式和叶片喷浆方式后者是使水泥浆从叶片上若干个小孔喷出使水泥浆与土体混合较均匀对于大直径叶片和连续搅拌是合适的但因喷浆孔小易被浆液堵塞它只能使用纯水泥浆而不能采纳其他固化剂采纳中心管喷浆双搅拌轴的 SJB-1 型深层搅拌机详见图 128-1SJB-1 型深层搅拌机技术性能及配套灰浆泵灰浆搅拌机性能见表 128-1 具体配套设备及布置见图 128-21 土电充担期 U 诙禁决电睥斗成事捏洋 SL2.套机械:主要有灰浆搅拌机集料斗灰浆泵第 4 章工艺流程1. 工艺流程桩位放样搅拌机定位安装预搅下沉喷浆搅拌提升重复搅拌下沉重复喷浆搅拌提升至孔关闭搅拌机清洗移位工艺流程见图 128-3^125-1 幻 ET 型深层皖拌机1-输柴管 H 壳 3-出水 FT『在螭 5^£ 2 蜚鹫演吒孑 B-sxrtffl 5-户山妲 1U 愤向柔板 11*形阀 12-搅拌头M 128-2 深屋搅拌机配套机匡设备及布置1-涅尽加津机 24 写育 5 斐水带 尊同水管SJB-1 型搅拌机性能表 128-1＜目规*牲推散 ft1电此网助卒小 1Z7 x loin旬节松 2.5nI'lCBO-BOOhii2><30Kw*Z'U1 ft2起吊设务交摊,研建史导勰CHEDD^.起重"：T4n 面 AKtCi. 1-1. Oi7m in令 SB.丽用管们1 ft1 巫3Ji 黛握择刖附制哪*IEE-占型-SnVn.n工作成力 I.ElpaHL-1 型 MML4LTt*御戒国（j-nmin1 自2 目1 个1 角1 件4ft**#It 人 H 蛔度0.7-0. Brn310m40-50m/#StG.5t2. 桩位放样根据施工图用测量仪器测放样桩每根桩中心插放竹管对中为防止误差积累每 50 米设一控制桩进行复核随时消除桩位偏差桩位偏差均 3cm 范围内3. 桩机定位用起重机（或用塔架）悬吊深层搅拌机到达指定桩位对中当地面起伏不平常应使起吊设备保持水平机座用枕木垫实并用水平尺检测机座水平度并用目测法和吊线法随时检查钻杆垂直度偏差过大时应及时进行调整4. 预搅下沉待深层搅拌机的冷却水循环正常后启动搅拌机电机放松起重机钢丝绳使搅拌机沿导向架搅拌下沉下沉速度可由电机的电流监测表控制工作电流不得大于 70A 假如下沉速度太慢可从输浆系统补给清水以利钻进5. 制备水泥浆:待等深层搅拌机下沉到一定深度时即开始按设计确定的配合比...
