混凝土徐变收缩VIP专享

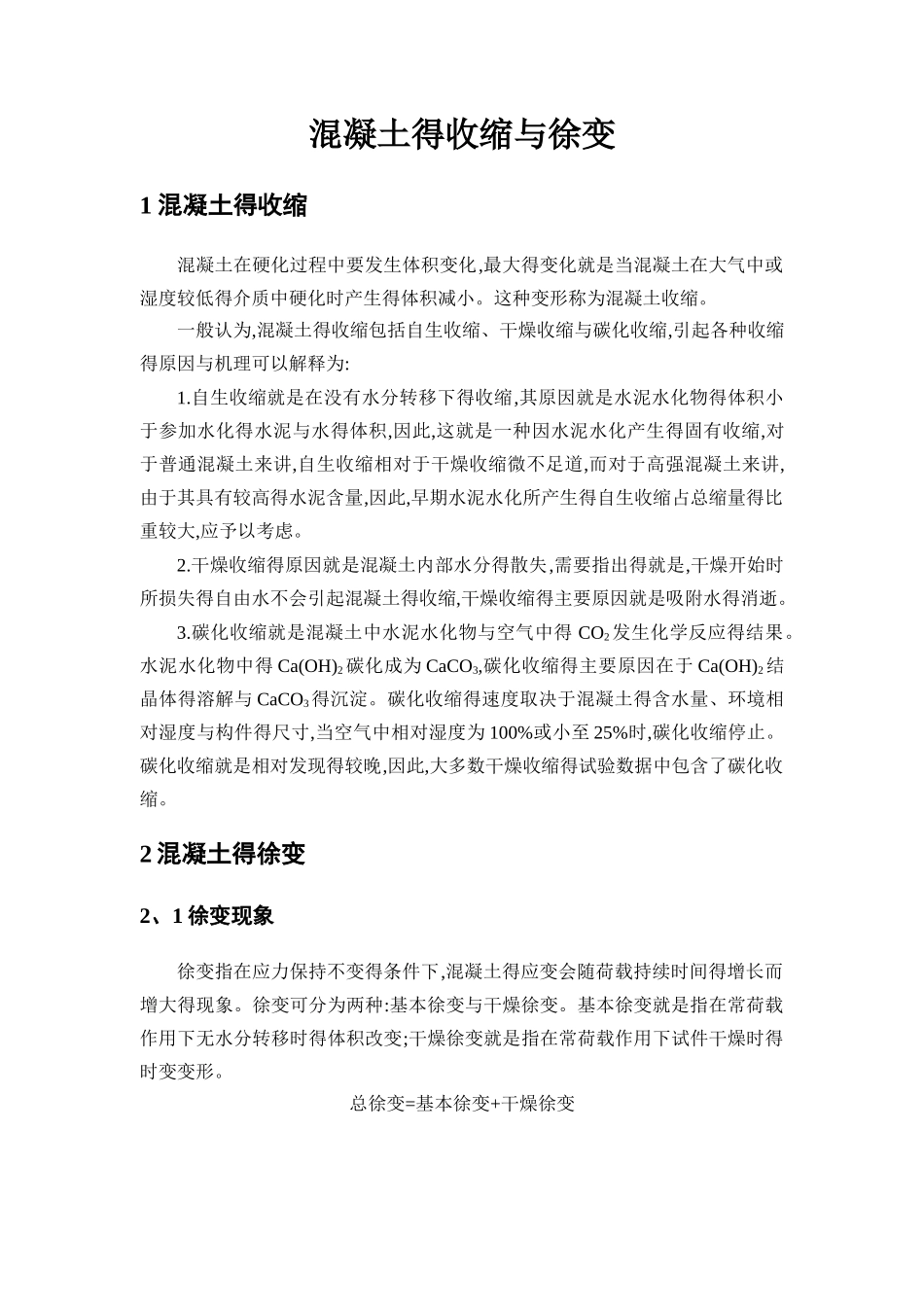

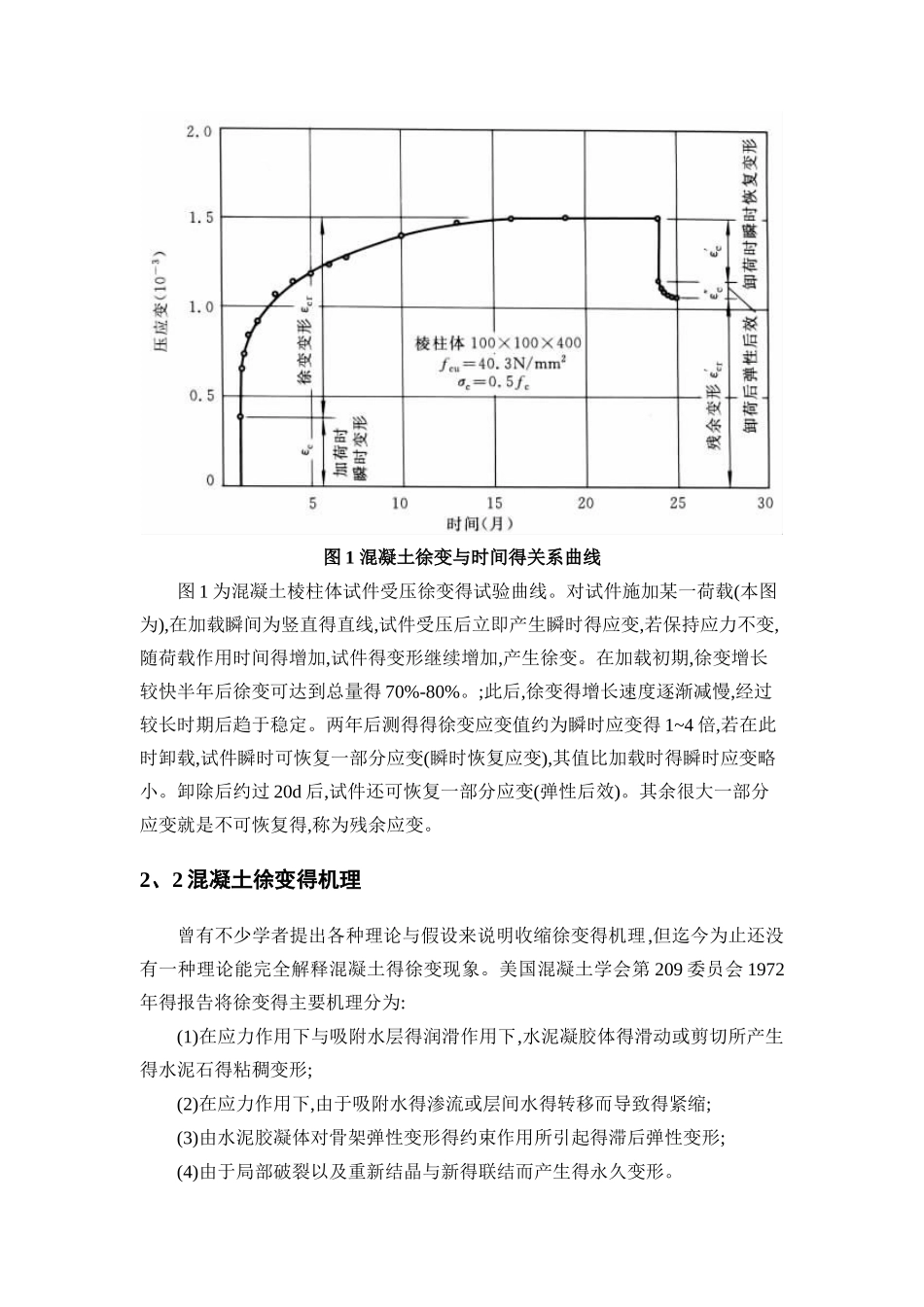

混凝土得收缩与徐变1 混凝土得收缩混凝土在硬化过程中要发生体积变化,最大得变化就是当混凝土在大气中或湿度较低得介质中硬化时产生得体积减小。这种变形称为混凝土收缩。一般认为,混凝土得收缩包括自生收缩、干燥收缩与碳化收缩,引起各种收缩得原因与机理可以解释为:1.自生收缩就是在没有水分转移下得收缩,其原因就是水泥水化物得体积小于参加水化得水泥与水得体积,因此,这就是一种因水泥水化产生得固有收缩,对于普通混凝土来讲,自生收缩相对于干燥收缩微不足道,而对于高强混凝土来讲,由于其具有较高得水泥含量,因此,早期水泥水化所产生得自生收缩占总缩量得比重较大,应予以考虑。2.干燥收缩得原因就是混凝土内部水分得散失,需要指出得就是,干燥开始时所损失得自由水不会引起混凝土得收缩,干燥收缩得主要原因就是吸附水得消逝。3.碳化收缩就是混凝土中水泥水化物与空气中得 CO2发生化学反应得结果。水泥水化物中得 Ca(OH)2碳化成为 CaCO3,碳化收缩得主要原因在于 Ca(OH)2结晶体得溶解与 CaCO3得沉淀。碳化收缩得速度取决于混凝土得含水量、环境相对湿度与构件得尺寸,当空气中相对湿度为 100%或小至 25%时,碳化收缩停止。碳化收缩就是相对发现得较晚,因此,大多数干燥收缩得试验数据中包含了碳化收缩。2 混凝土得徐变2、1 徐变现象徐变指在应力保持不变得条件下,混凝土得应变会随荷载持续时间得增长而增大得现象。徐变可分为两种:基本徐变与干燥徐变。基本徐变就是指在常荷载作用下无水分转移时得体积改变;干燥徐变就是指在常荷载作用下试件干燥时得时变变形。总徐变=基本徐变+干燥徐变图 1 混凝土徐变与时间得关系曲线图 1 为混凝土棱柱体试件受压徐变得试验曲线。对试件施加某一荷载(本图为),在加载瞬间为竖直得直线,试件受压后立即产生瞬时得应变,若保持应力不变,随荷载作用时间得增加,试件得变形继续增加,产生徐变。在加载初期,徐变增长较快半年后徐变可达到总量得 70%-80%。;此后,徐变得增长速度逐渐减慢,经过较长时期后趋于稳定。两年后测得得徐变应变值约为瞬时应变得 1~4 倍,若在此时卸载,试件瞬时可恢复一部分应变(瞬时恢复应变),其值比加载时得瞬时应变略小。卸除后约过 20d 后,试件还可恢复一部分应变(弹性后效)。其余很大一部分应变就是不可恢复得,称为残余应变。2、2 混凝土徐变得机理曾有不少学者提出各种理论与假设来说明收缩徐变得机理,但迄今为止还没有一种理论能完全解释混凝土得徐变现象。美国混凝土学会第...
