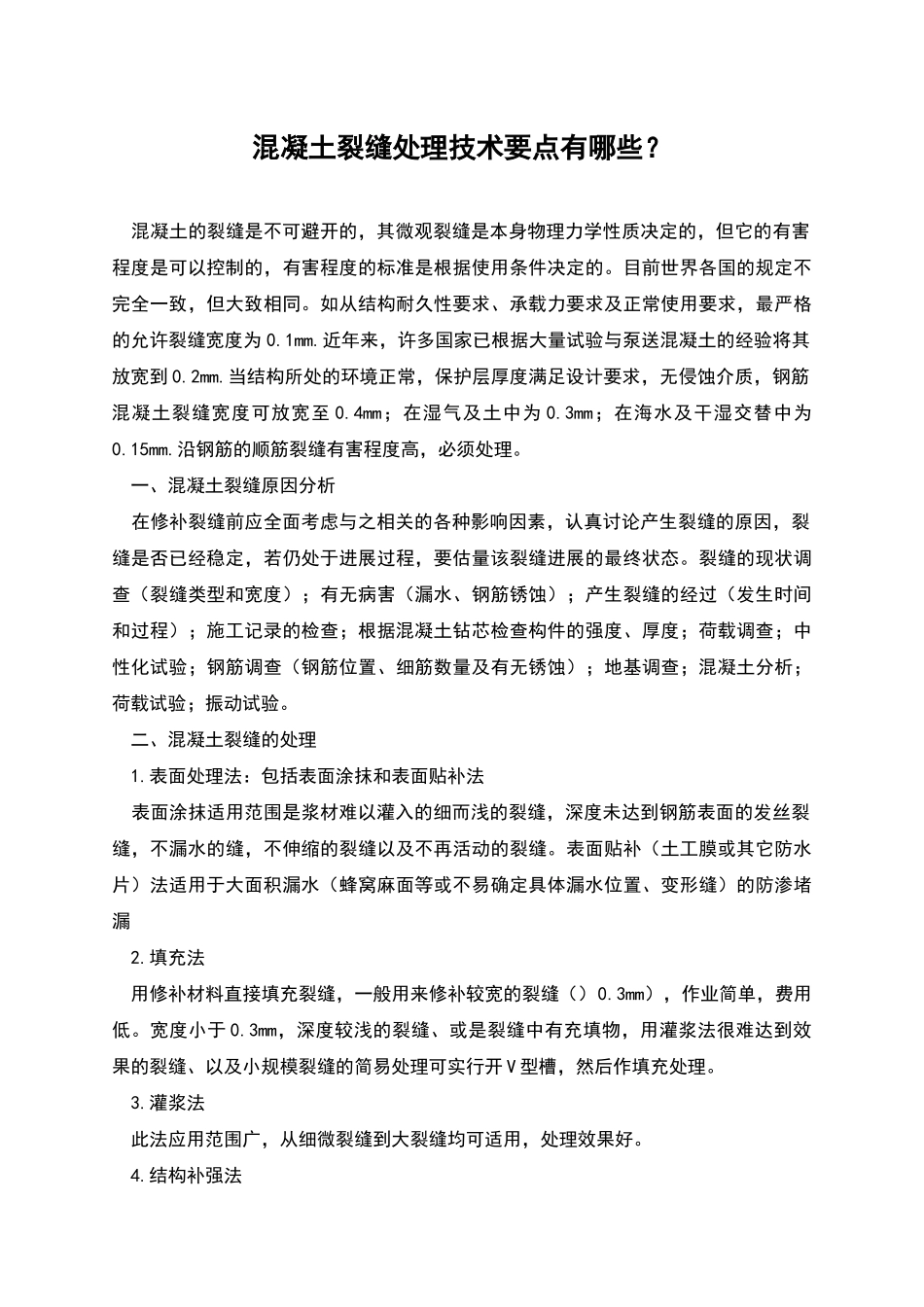

混凝土裂缝处理技术要点有哪些？ 混凝土的裂缝是不可避开的，其微观裂缝是本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为 0.1mm.近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到 0.2mm.当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至 0.4mm；在湿气及土中为 0.3mm；在海水及干湿交替中为0.15mm.沿钢筋的顺筋裂缝有害程度高，必须处理。 一、混凝土裂缝原因分析 在修补裂缝前应全面考虑与之相关的各种影响因素，认真讨论产生裂缝的原因，裂缝是否已经稳定，若仍处于进展过程，要估量该裂缝进展的最终状态。裂缝的现状调查（裂缝类型和宽度）；有无病害（漏水、钢筋锈蚀）；产生裂缝的经过（发生时间和过程）；施工记录的检查；根据混凝土钻芯检查构件的强度、厚度；荷载调查；中性化试验；钢筋调查（钢筋位置、细筋数量及有无锈蚀）；地基调查；混凝土分析；荷载试验；振动试验。 二、混凝土裂缝的处理 1.表面处理法：包括表面涂抹和表面贴补法 表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏 2.填充法 用修补材料直接填充裂缝，一般用来修补较宽的裂缝（）0.3mm），作业简单，费用低。宽度小于 0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可实行开 V 型槽，然后作填充处理。 3.灌浆法 此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。 4.结构补强法 因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可实行结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等 。
