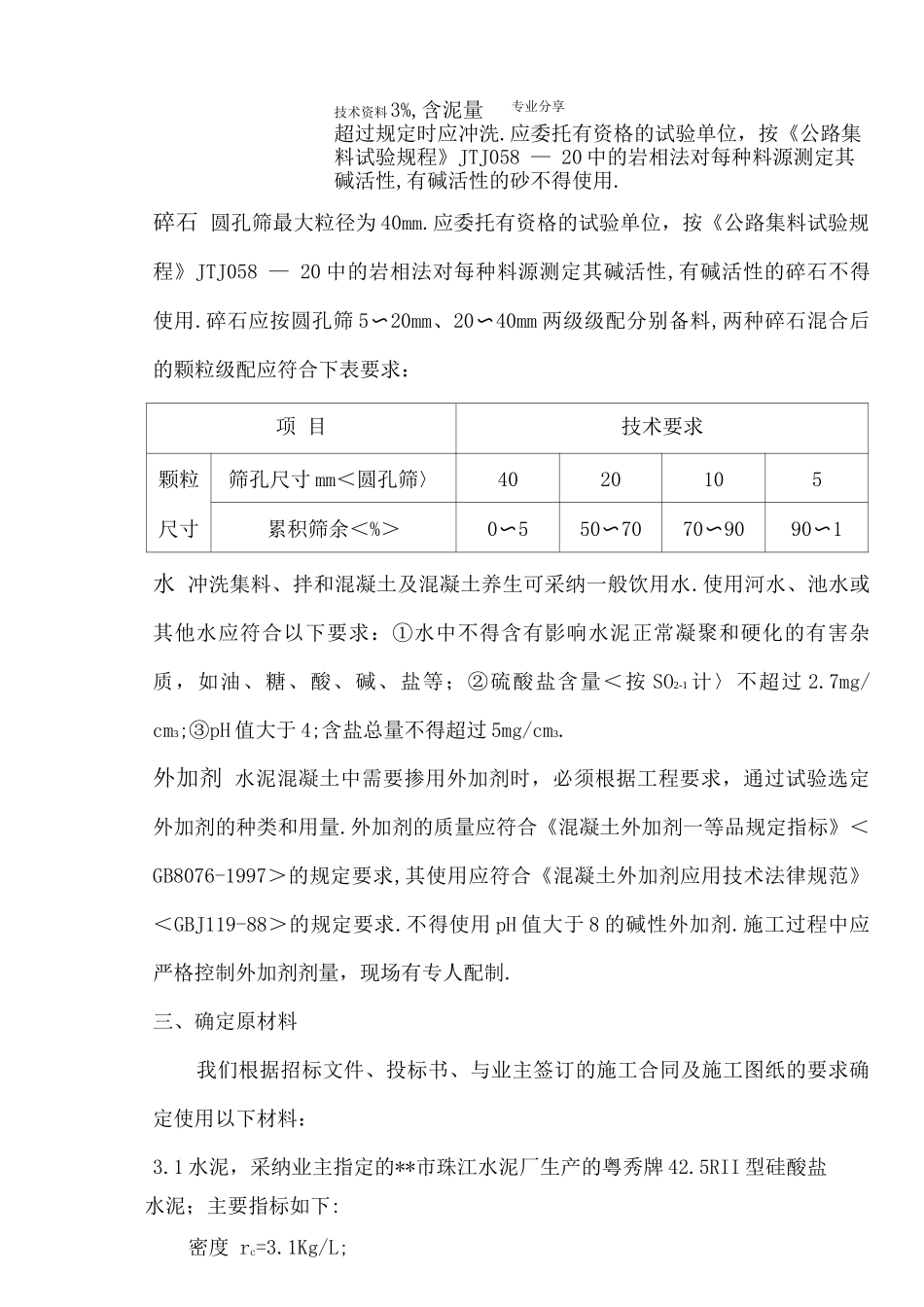

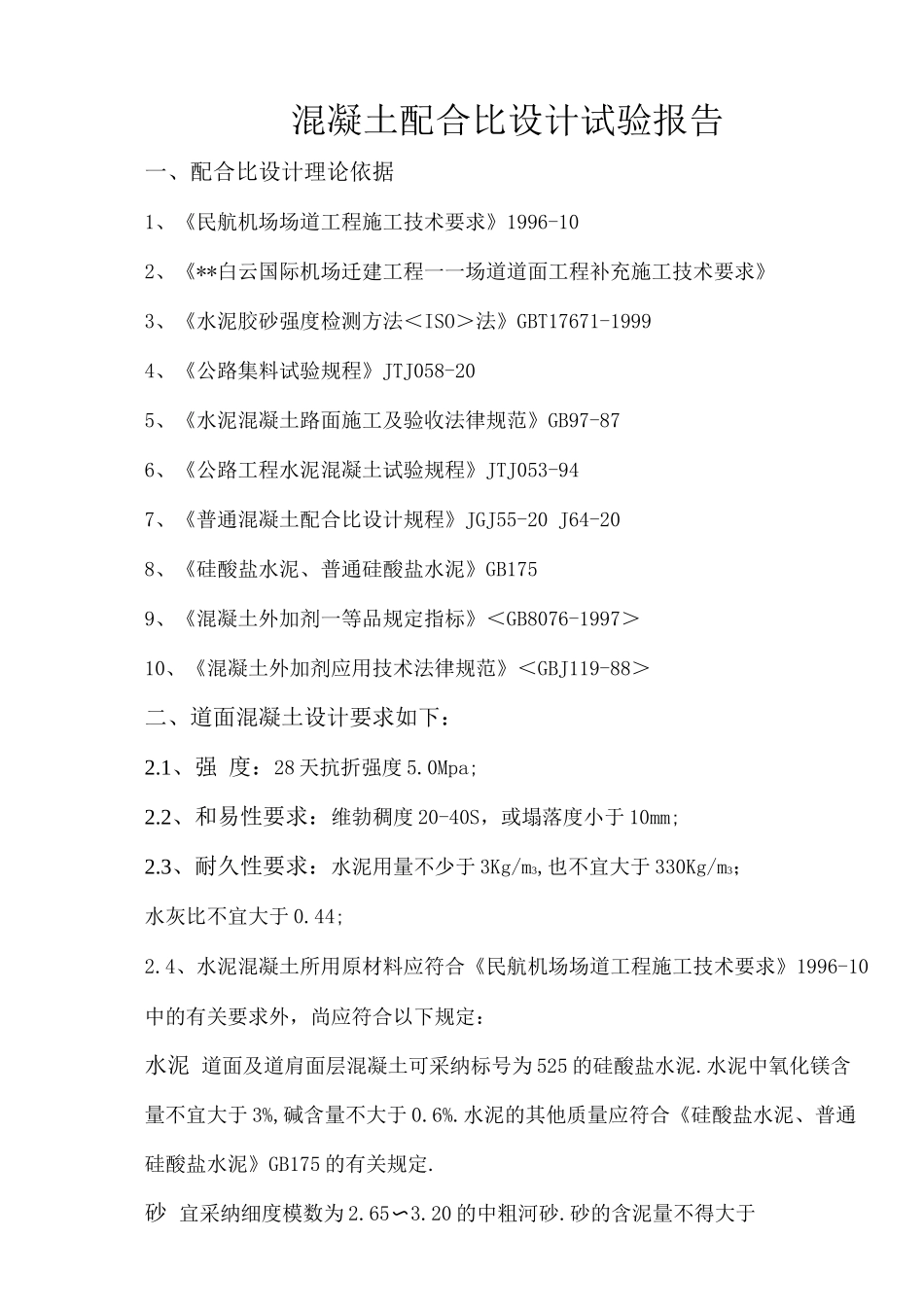

混凝土配合比设计试验报告一、配合比设计理论依据1、《民航机场场道工程施工技术要求》1996-102、《**白云国际机场迁建工程一一场道道面工程补充施工技术要求》3、《水泥胶砂强度检测方法＜ISO＞法》GBT17671-19994、《公路集料试验规程》JTJ058-205、《水泥混凝土路面施工及验收法律规范》GB97-876、《公路工程水泥混凝土试验规程》JTJ053-947、《普通混凝土配合比设计规程》JGJ55-20 J64-208、《硅酸盐水泥、普通硅酸盐水泥》GB1759、《混凝土外加剂一等品规定指标》＜GB8076-1997＞10、《混凝土外加剂应用技术法律规范》＜GBJ119-88＞二、道面混凝土设计要求如下：2.1、强 度：28 天抗折强度 5.0Mpa;2.2、和易性要求：维勃稠度 20-40S，或塌落度小于 10mm;2.3、耐久性要求：水泥用量不少于 3Kg/m3,也不宜大于 330Kg/m3；水灰比不宜大于 0.44;2.4、水泥混凝土所用原材料应符合《民航机场场道工程施工技术要求》1996-10中的有关要求外，尚应符合以下规定：水泥 道面及道肩面层混凝土可采纳标号为 525 的硅酸盐水泥.水泥中氧化镁含量不宜大于 3%,碱含量不大于 0.6%.水泥的其他质量应符合《硅酸盐水泥、普通硅酸盐水泥》GB175 的有关规定.砂 宜采纳细度模数为 2.65〜3.20 的中粗河砂.砂的含泥量不得大于技术资料3%,含泥量超过规定时应冲洗.应委托有资格的试验单位，按《公路集料试验规程》JTJ058 — 20 中的岩相法对每种料源测定其碱活性,有碱活性的砂不得使用.碎石 圆孔筛最大粒径为 40mm.应委托有资格的试验单位，按《公路集料试验规程》JTJ058 — 20 中的岩相法对每种料源测定其碱活性,有碱活性的碎石不得使用.碎石应按圆孔筛 5〜20mm、20〜40mm 两级级配分别备料,两种碎石混合后的颗粒级配应符合下表要求：项 目技术要求颗粒筛孔尺寸 mm＜圆孔筛〉4020105尺寸累积筛余＜%＞0〜550〜7070〜9090〜1水 冲洗集料、拌和混凝土及混凝土养生可采纳一般饮用水.使用河水、池水或其他水应符合以下要求：①水中不得含有影响水泥正常凝聚和硬化的有害杂质，如油、糖、酸、碱、盐等；②硫酸盐含量＜按 SO2-1 计〉不超过 2.7mg/cm3;③pH 值大于 4;含盐总量不得超过 5mg/cm3.外加剂 水泥混凝土中需要掺用外加剂时，必须根据工程要求，通过试验选定外加剂的种类和用量.外加剂的质量应符合《混凝土外加剂一等品规定指标》＜GB8076-1997＞的规定要求,其使用应符合《混凝土外加剂应用技术法律规范》＜GBJ119-88＞的规定要求....
