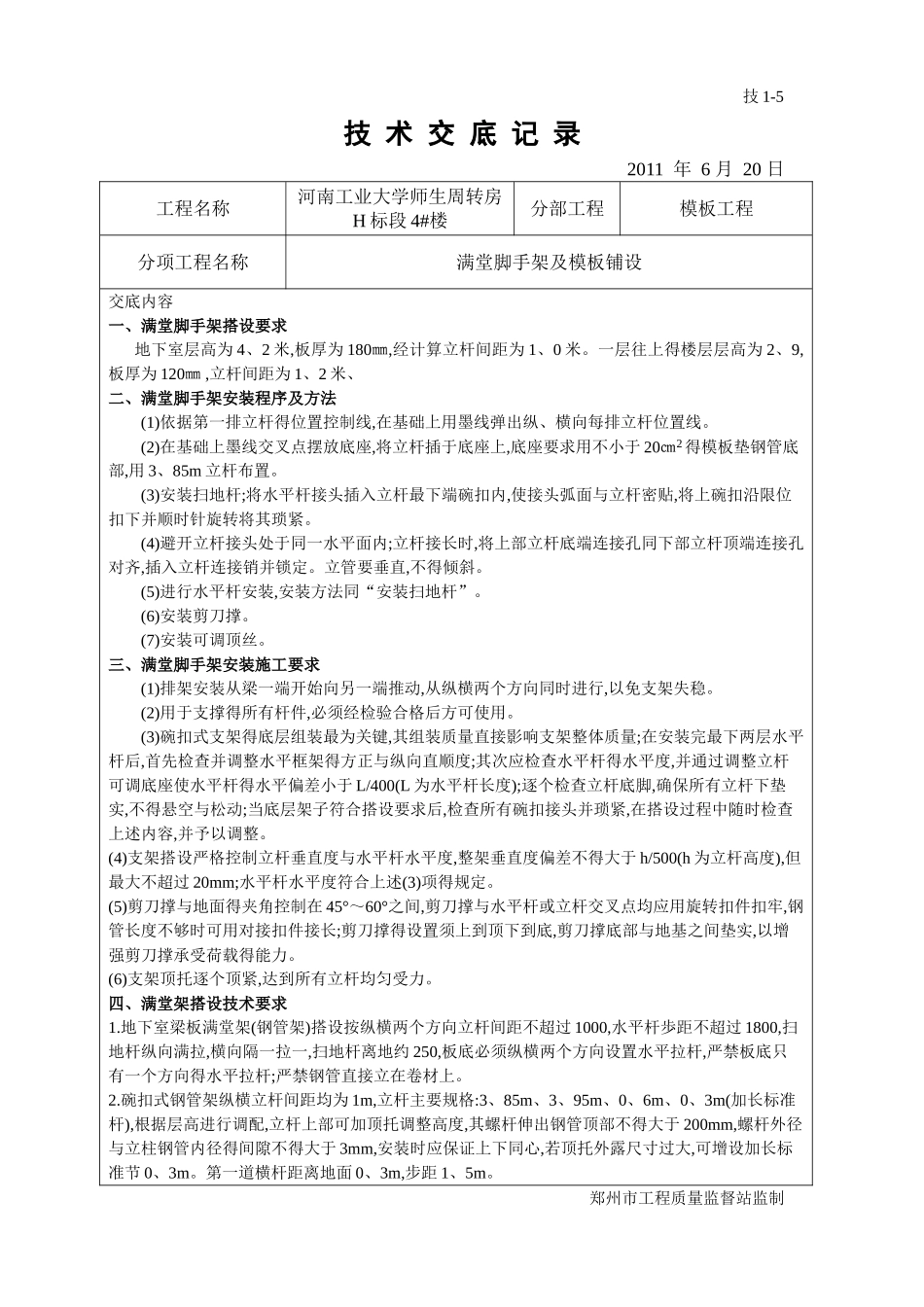

技 1-5技 术 交 底 记 录 2011 年 6 月 20 日工程名称河南工业大学师生周转房H 标段 4#楼分部工程模板工程分项工程名称满堂脚手架及模板铺设交底内容一、满堂脚手架搭设要求 地下室层高为 4、2 米,板厚为 180㎜,经计算立杆间距为 1、0 米
一层往上得楼层层高为 2、9,板厚为 120㎜ ,立杆间距为 1、2 米、 二、满堂脚手架安装程序及方法(1)依据第一排立杆得位置控制线,在基础上用墨线弹出纵、横向每排立杆位置线
(2)在基础上墨线交叉点摆放底座,将立杆插于底座上,底座要求用不小于 20㎝2得模板垫钢管底部,用 3、85m 立杆布置
(3)安装扫地杆;将水平杆接头插入立杆最下端碗扣内,使接头弧面与立杆密贴,将上碗扣沿限位扣下并顺时针旋转将其琐紧
(4)避开立杆接头处于同一水平面内;立杆接长时,将上部立杆底端连接孔同下部立杆顶端连接孔对齐,插入立杆连接销并锁定
立管要垂直,不得倾斜
(5)进行水平杆安装,安装方法同“安装扫地杆”
(6)安装剪刀撑
(7)安装可调顶丝
三、满堂脚手架安装施工要求(1)排架安装从梁一端开始向另一端推动,从纵横两个方向同时进行,以免支架失稳
(2)用于支撑得所有杆件,必须经检验合格后方可使用
(3)碗扣式支架得底层组装最为关键,其组装质量直接影响支架整体质量;在安装完最下两层水平杆后,首先检查并调整水平框架得方正与纵向直顺度;其次应检查水平杆得水平度,并通过调整立杆可调底座使水平杆得水平偏差小于 L/400(L 为水平杆长度);逐个检查立杆底脚,确保所有立杆下垫实,不得悬空与松动;当底层架子符合搭设要求后,检查所有碗扣接头并琐紧,在搭设过程中随时检查上述内容,并予以调整
(4)支架搭设严格控制立杆垂直度与水平杆水平度,整架垂直度偏差不得大于 h/500(h 为立杆高度),但最大不超过 20mm;水平杆水平度符合上述(3)项
