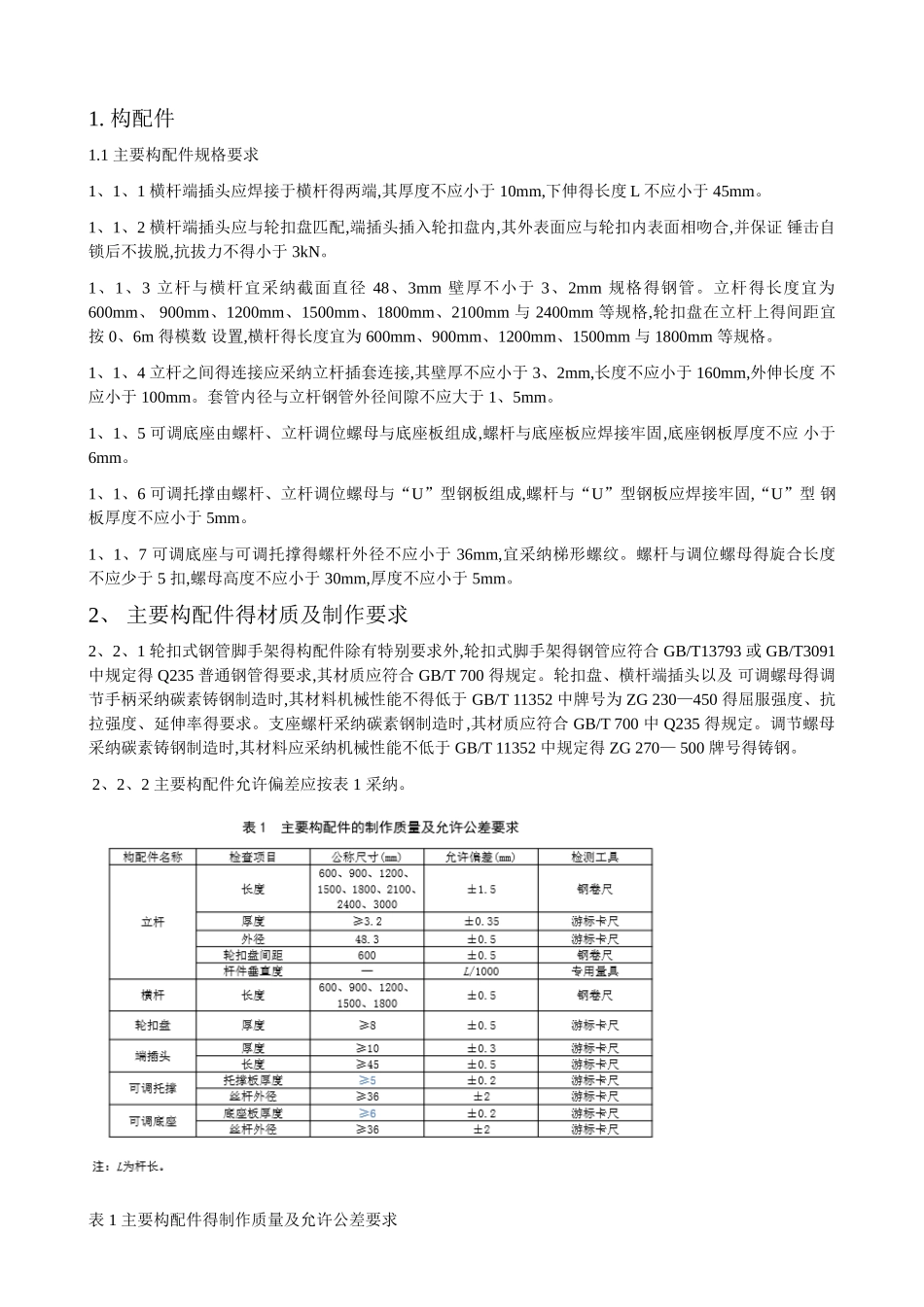

满堂轮扣式脚手架技术交底

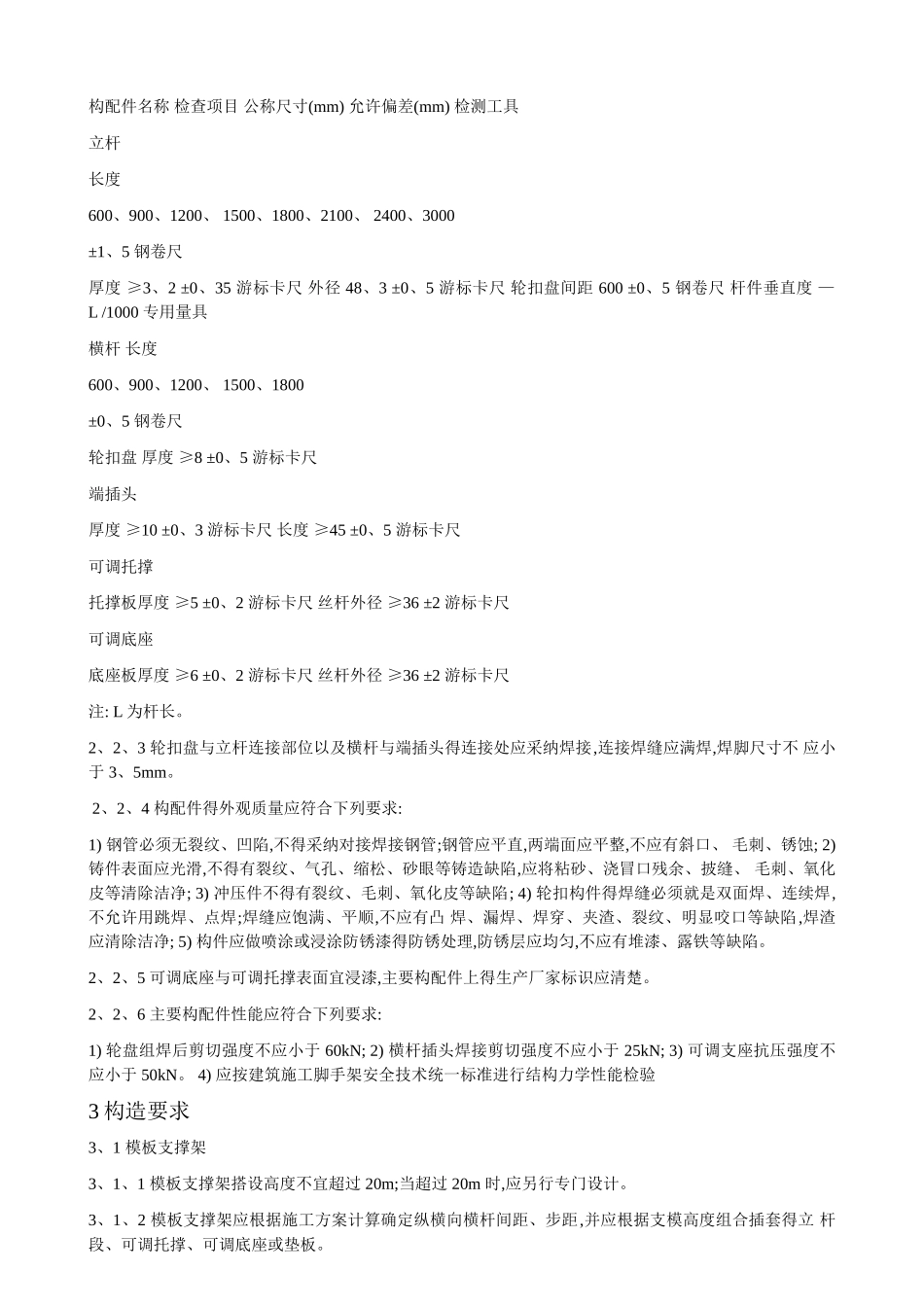

1. 构配件1.1 主要构配件规格要求1、1、1 横杆端插头应焊接于横杆得两端,其厚度不应小于 10mm,下伸得长度 L 不应小于 45mm。 1、1、2 横杆端插头应与轮扣盘匹配,端插头插入轮扣盘内,其外表面应与轮扣内表面相吻合,并保证 锤击自锁后不拔脱,抗拔力不得小于 3kN。 1、1、3 立杆与横杆宜采纳截面直径 48、3mm 壁厚不小于 3、2mm 规格得钢管。立杆得长度宜为 600mm、 900mm、1200mm、1500mm、1800mm、2100mm 与 2400mm 等规格,轮扣盘在立杆上得间距宜按 0、6m 得模数 设置,横杆得长度宜为 600mm、900mm、1200mm、1500mm 与 1800mm 等规格。1、1、4 立杆之间得连接应采纳立杆插套连接,其壁厚不应小于 3、2mm,长度不应小于 160mm,外伸长度 不应小于 100mm。套管内径与立杆钢管外径间隙不应大于 1、5mm。1、1、5 可调底座由螺杆、立杆调位螺母与底座板组成,螺杆与底座板应焊接牢固,底座钢板厚度不应 小于 6mm。1、1、6 可调托撑由螺杆、立杆调位螺母与“U”型钢板组成,螺杆与“U”型钢板应焊接牢固,“U”型 钢板厚度不应小于 5mm。 1、1、7 可调底座与可调托撑得螺杆外径不应小于 36mm,宜采纳梯形螺纹。螺杆与调位螺母得旋合长度 不应少于 5 扣,螺母高度不应小于 30mm,厚度不应小于 5mm。2、 主要构配件得材质及制作要求2、2、1 轮扣式钢管脚手架得构配件除有特别要求外,轮扣式脚手架得钢管应符合 GB/T13793 或 GB/T3091 中规定得 Q235 普通钢管得要求,其材质应符合 GB/T 700 得规定。轮扣盘、横杆端插头以及 可调螺母得调节手柄采纳碳素铸钢制造时,其材料机械性能不得低于 GB/T 11352 中牌号为 ZG 230—450 得屈服强度、抗拉强度、延伸率得要求。支座螺杆采纳碳素钢制造时,其材质应符合 GB/T 700 中 Q235 得规定。调节螺母采纳碳素铸钢制造时,其材料应采纳机械性能不低于 GB/T 11352 中规定得 ZG 270— 500 牌号得铸钢。 2、2、2 主要构配件允许偏差应按表 1 采纳。表 1 主要构配件得制作质量及允许公差要求构配件名称 检查项目 公称尺寸(mm) 允许偏差(mm) 检测工具立杆长度600、900、1200、 1500、1800、2100、 2400、3000±1、5 钢卷尺厚度 ≥3、2 ±0、35 游标卡尺 外径 48、3 ±0、5 游标卡尺 轮扣盘间距 600 ±0、5 钢卷尺 杆件垂直度 — L /1000 专用量具横杆 长度600、900、1200、 1500、1800±0、5 钢卷尺轮扣盘 厚度 ≥8 ...
