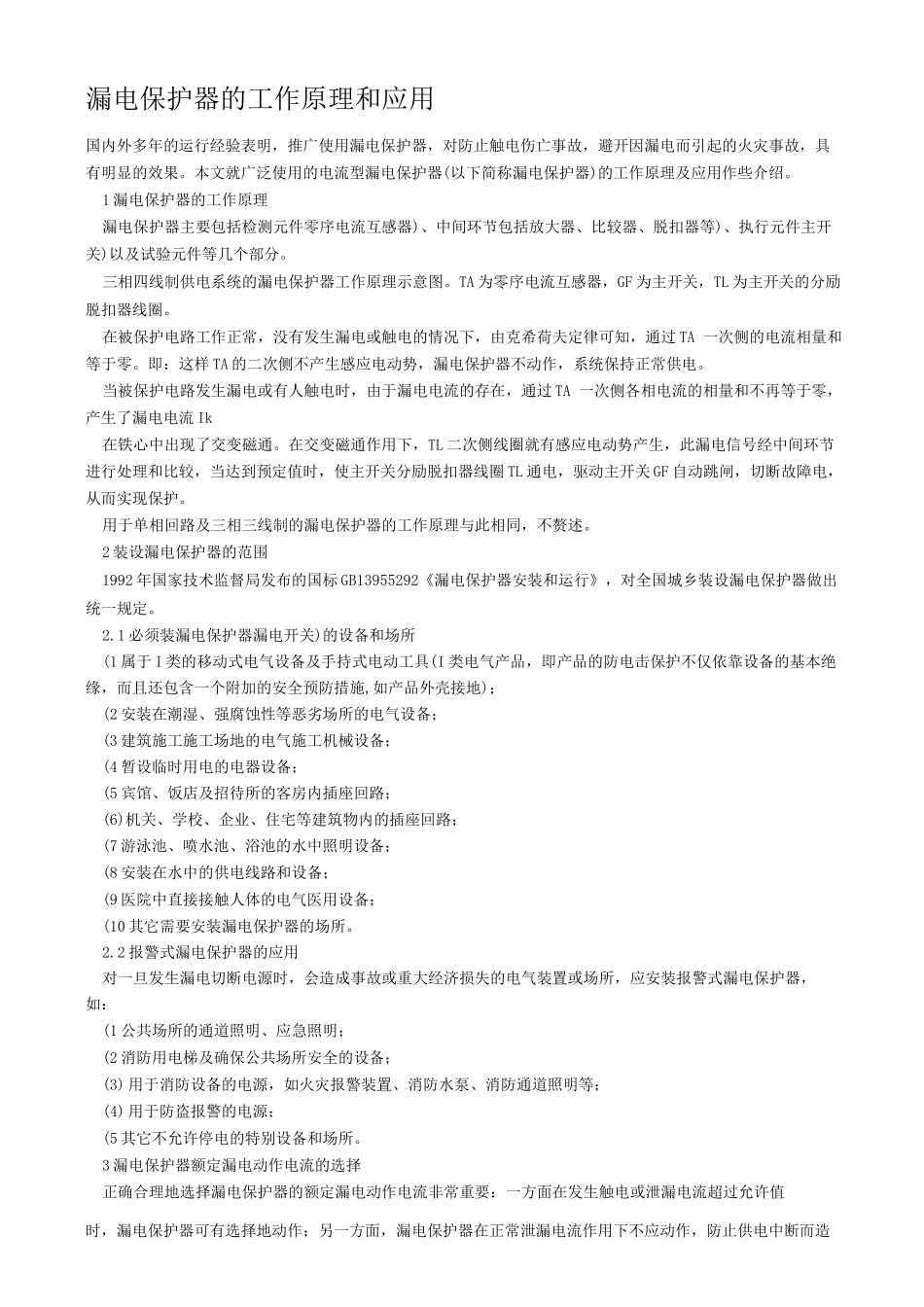

漏电保护器的工作原理和应用国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避开因漏电而引起的火灾事故，具有明显的效果。本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。1 漏电保护器的工作原理漏电保护器主要包括检测元件零序电流互感器)、中间环节包括放大器、比较器、脱扣器等)、执行元件主开关)以及试验元件等几个部分。三相四线制供电系统的漏电保护器工作原理示意图。TA 为零序电流互感器，GF 为主开关，TL 为主开关的分励脱扣器线圈。在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过 TA 一次侧的电流相量和等于零。即：这样 TA 的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过 TA 一次侧各相电流的相量和不再等于零，产生了漏电电流 Ik在铁心中出现了交变磁通。在交变磁通作用下，TL 二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈 TL 通电，驱动主开关 GF 自动跳闸，切断故障电，从而实现保护。用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。2 装设漏电保护器的范围1992 年国家技术监督局发布的国标 GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。2.1 必须装漏电保护器漏电开关)的设备和场所(1 属于 I 类的移动式电气设备及手持式电动工具(I 类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施,如产品外壳接地)；(2 安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3 建筑施工施工场地的电气施工机械设备；(4 暂设临时用电的电器设备；(5 宾馆、饭店及招待所的客房内插座回路；(6)机关、学校、企业、住宅等建筑物内的插座回路；(7 游泳池、喷水池、浴池的水中照明设备；(8 安装在水中的供电线路和设备；(9 医院中直接接触人体的电气医用设备；(10 其它需要安装漏电保护器的场所。2.2 报警式漏电保护器的应用对一旦发生漏电切断电源时，会造成事故或重大经济损失的电气装置或场所，应安装报警式漏电保护器，如：(1 公共场所的通道照明、应急照明；(2 消防用电梯及确保公共场所安全的设备；(3) 用于消防设备的电源，如火灾报警装置、消防水泵、消防通道照明等；(4) 用于防盗...
