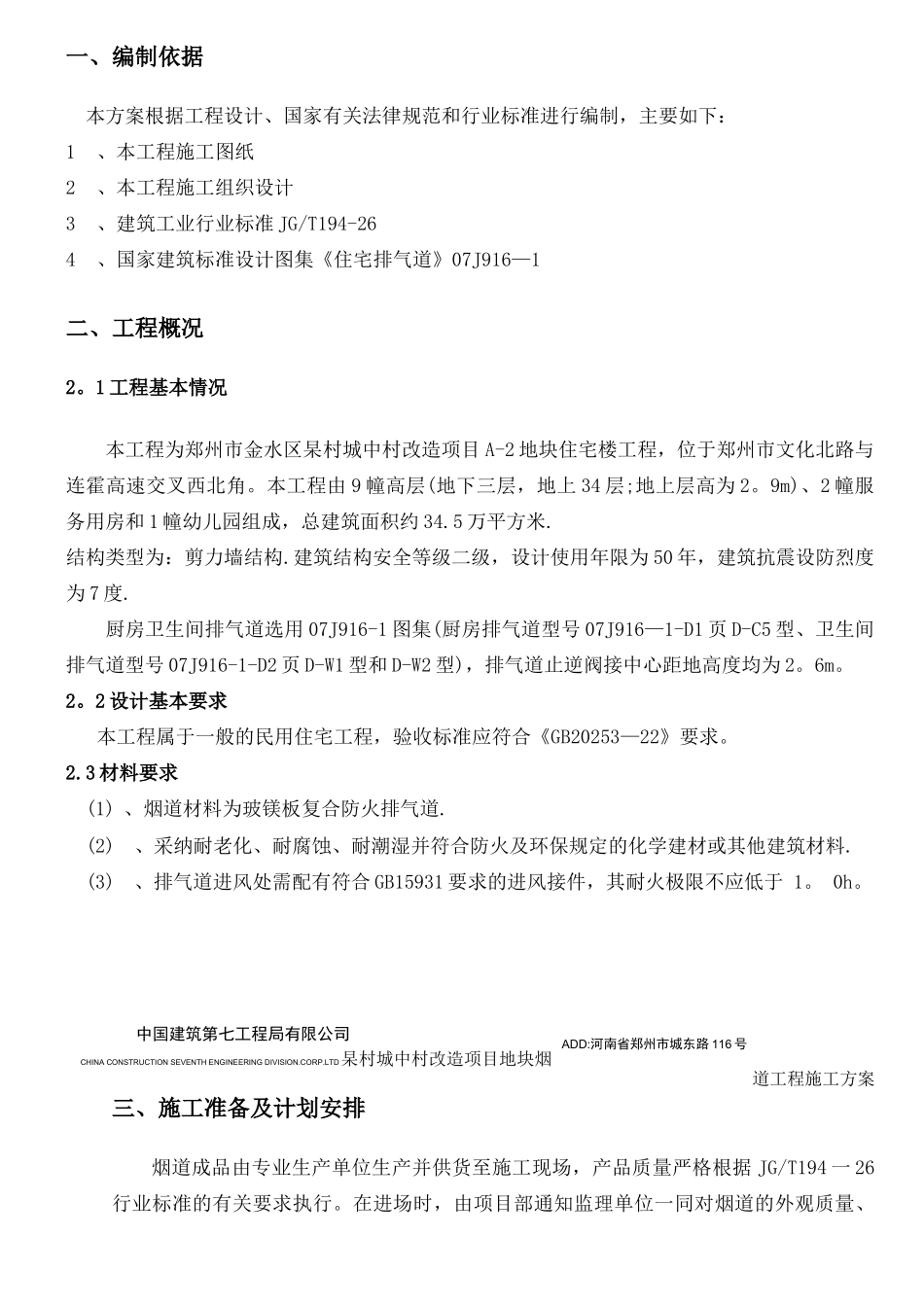

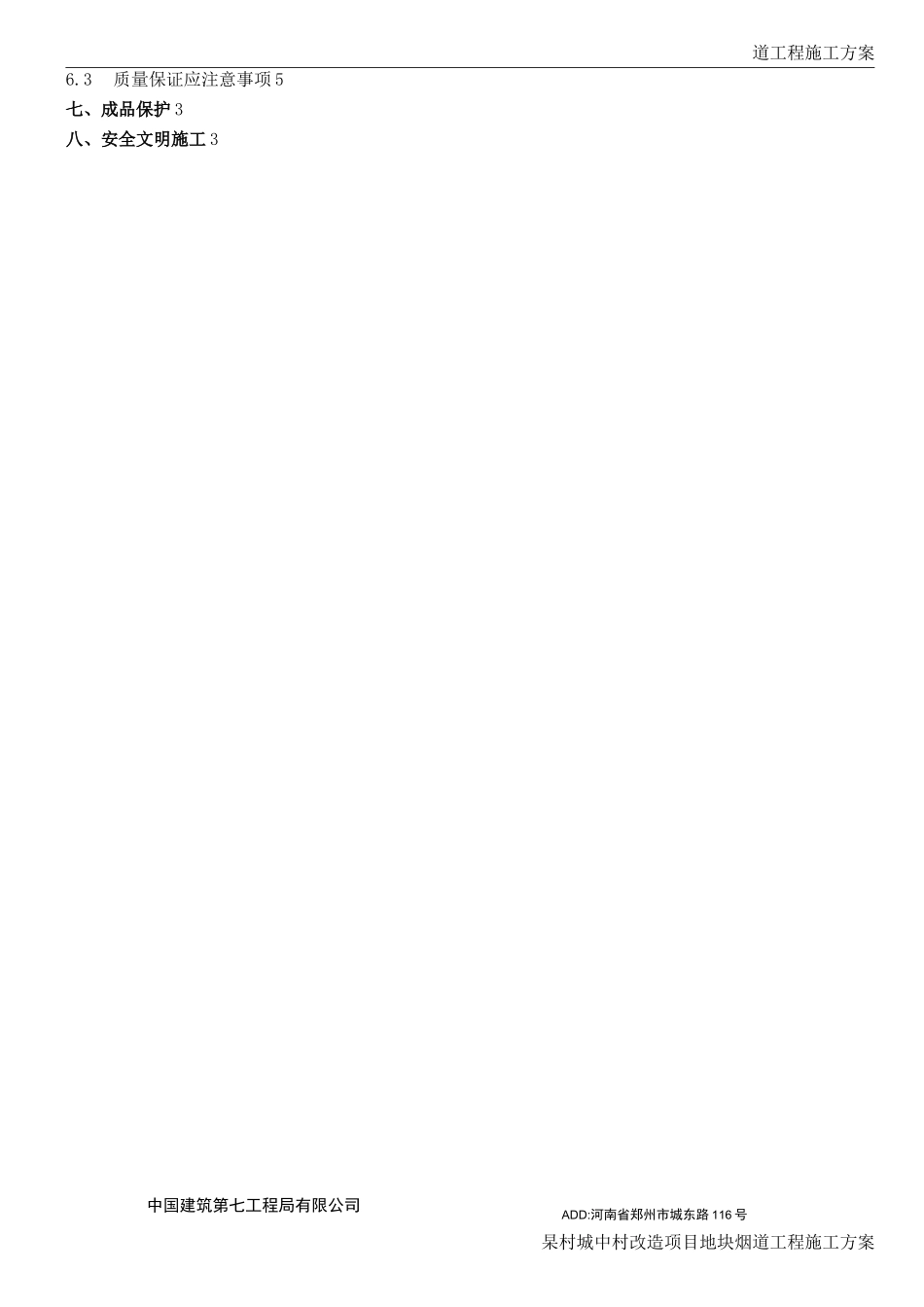

杲村城中村改造项目地块烟道工程施工方案郑州市金水区杲村城中村改造项目 A-2 地块烟道编程施工方案审核审批中国建筑第七工程局有限公司2025 年5 月20 日一、编制依据 0二、工程概况 02.1工程基本情况 02.2设计基本要求 02。3 材料要求 0三、施工准备及计划安排 13。1 施工机具 23 。2 人员配备 23.3技术准备 2四、施工部署 14 。1 施工进度计划 14.2劳动力计划 14。3 安装顺序 1五、主要施工方法及技术措施 15.1施工顺序 35.2工艺流程 35o 2.1 烟道位置校正 35.2。2 首层砂浆找平 35.2.3烟道安装 35 。2.4 风帽、止逆阀安装 45.2.5 填实孔洞 4六、检验、质量标准及保证措施 26.1检验批划分 56.2检验内容及质量要求 56.2。1 外观质量 56.2。2 尺寸及行位允许偏差 56.2.3垂直承载力 56.2。4 抗柔性冲击 56 。 2 。 5 而寸火极限 5 中国建筑第七工程局有限公司CHINA CONSTRUCTION SEVENTH ENGINEERING DIVISION.CORP.LTD杲村城中村改造项目地块烟ADD:河南省郑州市城东路 116 号道工程施工方案6.3质量保证应注意事项 5七、成品保护 3八、安全文明施工 3杲村城中村改造项目地块烟道工程施工方案中国建筑第七工程局有限公司ADD:河南省郑州市城东路 116 号一、编制依据本方案根据工程设计、国家有关法律规范和行业标准进行编制,主要如下:1、本工程施工图纸2、本工程施工组织设计3、建筑工业行业标准 JG/T194-264、国家建筑标准设计图集《住宅排气道》07J916—1二、工程概况2。1 工程基本情况本工程为郑州市金水区杲村城中村改造项目 A-2 地块住宅楼工程,位于郑州市文化北路与连霍高速交叉西北角。本工程由 9 幢高层(地下三层,地上 34 层;地上层高为 2。9m)、2 幢服务用房和 1 幢幼儿园组成,总建筑面积约 34.5 万平方米.结构类型为:剪力墙结构.建筑结构安全等级二级,设计使用年限为 50 年,建筑抗震设防烈度为 7 度.厨房卫生间排气道选用 07J916-1 图集(厨房排气道型号 07J916—1-D1 页 D-C5 型、卫生间排气道型号 07J916-1-D2 页 D-W1 型和 D-W2 型),排气道止逆阀接中心距地高度均为 2。6m。2。2 设计基本要求本工程属于一般的民用住宅工程,验收标准应符合《GB20253—22》要求。2.3 材料要求(1) 、烟道材料为玻镁板复合防火排气道.(2)、采纳耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他建筑材料.(3)、排气道进风处需配...
