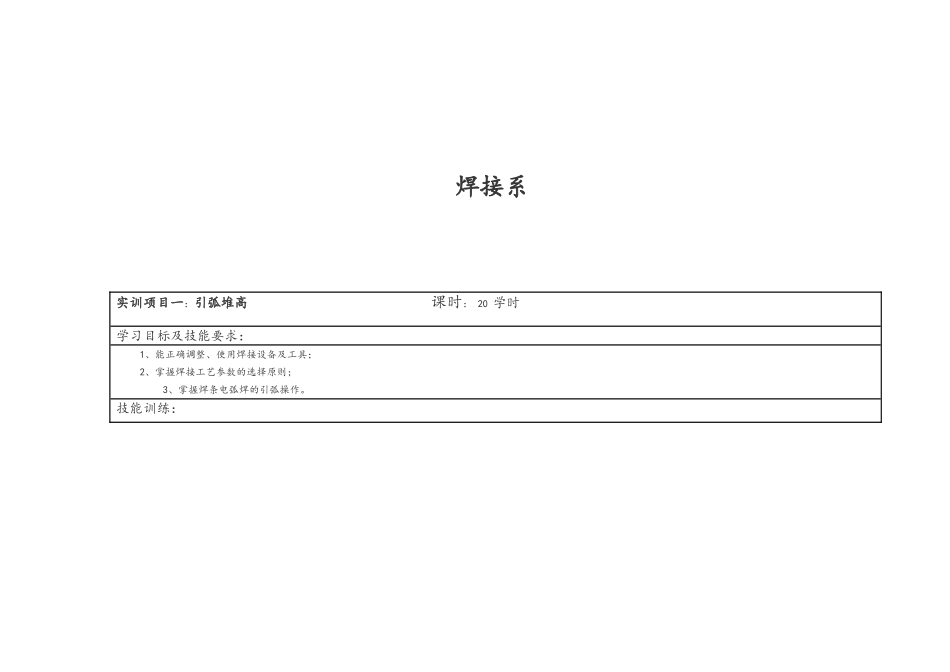

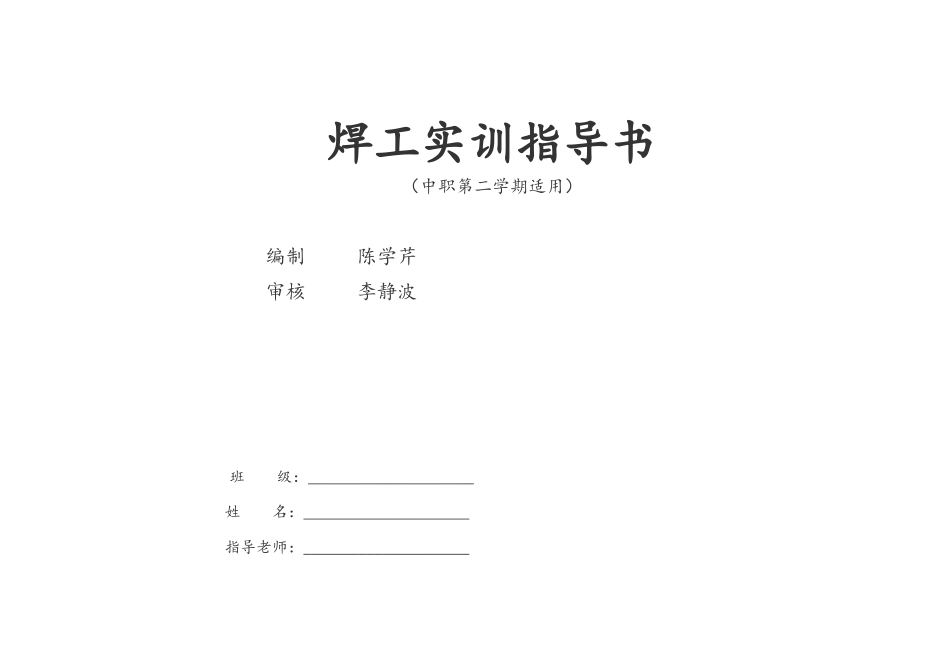

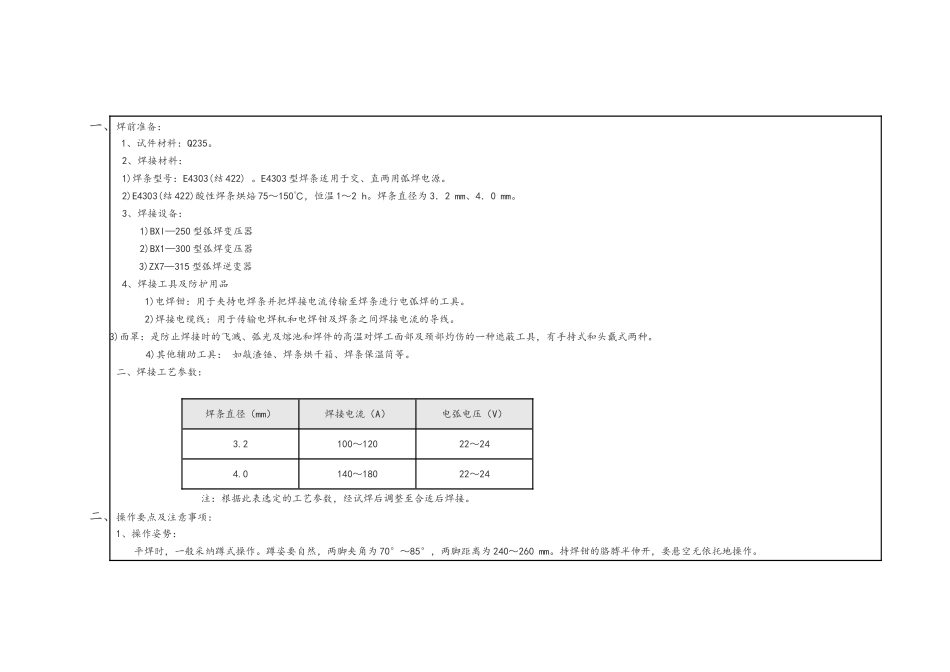

焊工实训指导书（中职第二学期适用） 编制 陈学芹 审核 李静波 班 级： 姓 名： 指导老师： 焊接系 实训项目一：引弧堆高 课时： 20 学时 学习目标及技能要求： 1、能正确调整、使用焊接设备及工具；2、掌握焊接工艺参数的选择原则；3、掌握焊条电弧焊的引弧操作。技能训练：一、焊前准备： 1、试件材料：Q235。2、焊接材料：1)焊条型号：E4303(结 422) 。E4303 型焊条适用于交、直两用弧焊电源。2)E4303(结 422)酸性焊条烘焙 75～150℃，恒温 1～2 h。焊条直径为 3．2 mm、4．0 mm。3、焊接设备：1)BXl—250 型弧焊变压器 2)BX1—300 型弧焊变压器 3)ZX7—315 型弧焊逆变器 4、焊接工具及防护用品 1)电焊钳：用于夹持电焊条并把焊接电流传输至焊条进行电弧焊的工具。 2)焊接电缆线：用于传输电焊机和电焊钳及焊条之间焊接电流的导线。 3)面罩：是防止焊接时的飞溅、弧光及熔池和焊件的高温对焊工面部及颈部灼伤的一种遮蔽工具，有手持式和头戴式两种。4)其他辅助工具： 如敲渣锤、焊条烘干箱、焊条保温筒等。二、焊接工艺参数： 焊条直径（mm）焊接电流（A）电弧电压（V）3.2100～12022～244.0140～18022～24 注：根据此表选定的工艺参数，经试焊后调整至合适后焊接。二、操作要点及注意事项：1、操作姿势：平焊时，一般采纳蹲式操作。蹲姿要自然，两脚夹角为 70°～85°，两脚距离为 240～260 mm。持焊钳的胳膊半伸开，要悬空无依托地操作。2、引弧采纳直击法或划擦法引弧（注意：不得在工件上随意引弧划伤工件表面）1）直击法：将焊条垂直对准焊件待焊部位轻轻触击，并将焊条适时提起 2-4 mm，电弧即可引燃。2）划擦法：将焊条末端对准引弧处，像划火柴似的使焊条在焊件表面得用腕力轻轻划擦，划擦距离 10-20mm,并将焊条提想 2-4 mm,电弧即可引燃。引弧后，应保持电弧长度不超过所用焊条直径。 三、操作过程：1）清理工件上的油污，铁锈，水分及污物，直至露出金属光泽。2)引弧堆焊 首先在焊件的引弧位置用粉笔画直径 13㎜的一个圆,然后用直击引弧法在圆圈内直击引弧。引弧后,保持适当电弧长度，在圆圈内作划圈动作 2～3 次后灭弧。待熔化的金属凝固冷却后，再在其上面引弧堆焊，这样反复操作直到堆起高度为 50㎜为止。3)定点引弧 先在焊件上用粉笔划线，然后在直线的交点处用划擦引弧法引弧。引弧后，焊成直径 13㎜的焊点后灭弧。这样不断重复操作完成若干个焊点的引弧训练。 思考题1...
