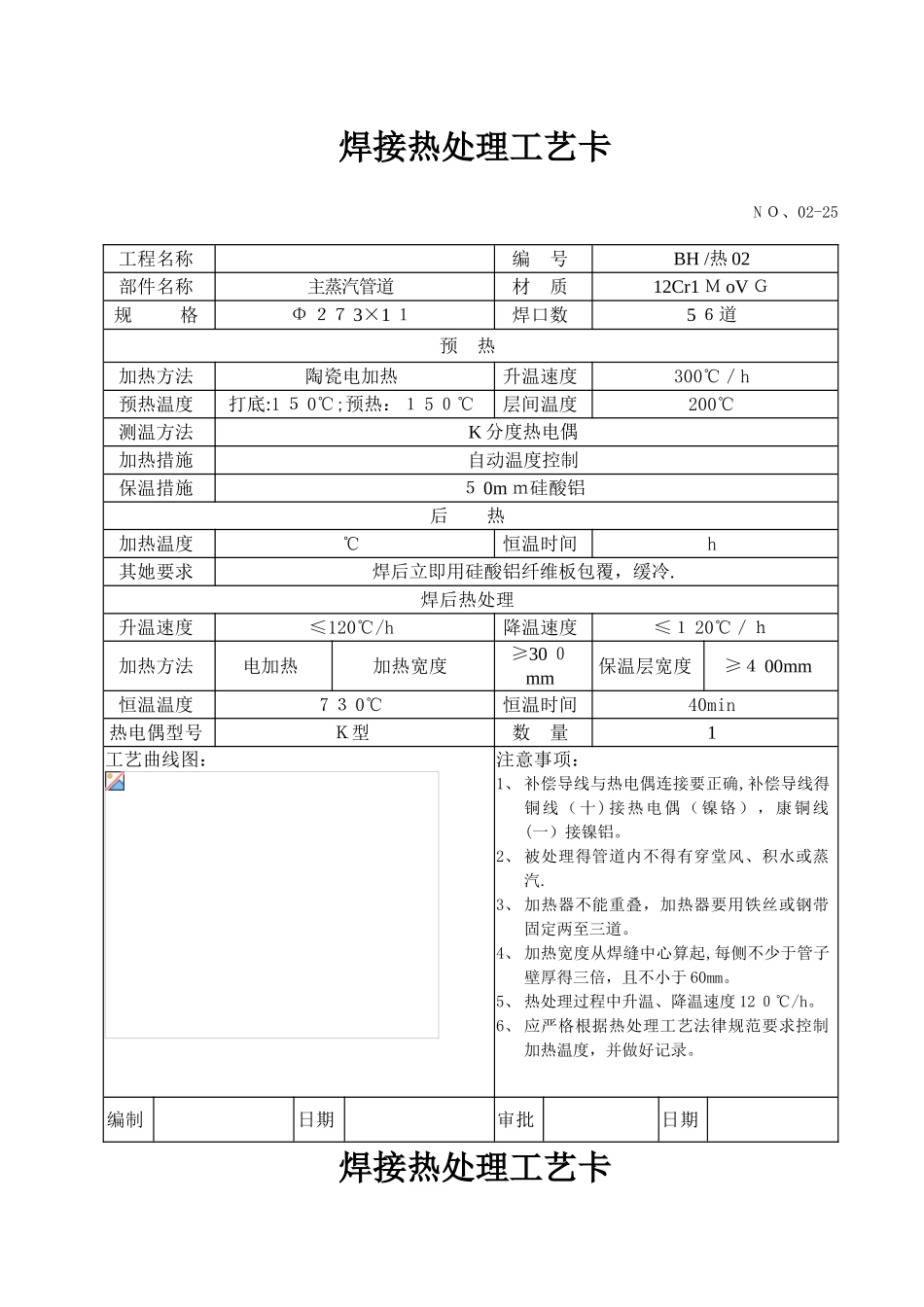

焊接热处理工艺卡N Ｏ、02-25工程名称 编 号BH /热 02部件名称主蒸汽管道材 质12Cr1 Ｍ oV Ｇ规 格Φ ２７ 3×1 １焊口数5 ６道预 热加热方法陶瓷电加热升温速度300℃／h预热温度打底:1 ５ 0℃;预热：１ 5 ０℃层间温度200℃测温方法K 分度热电偶加热措施自动温度控制保温措施５ 0m ｍ硅酸铝后 热加热温度℃恒温时间h其她要求焊后立即用硅酸铝纤维板包覆，缓冷.焊后热处理升温速度≤120℃/h降温速度≤１ 20℃／ｈ加热方法电加热加热宽度≥30 ０mm保温层宽度≥４ 00mm恒温温度7 ３ 0℃恒温时间40min热电偶型号Ｋ型数 量1工艺曲线图：注意事项：1、 补偿导线与热电偶连接要正确,补偿导线得铜线（十 )接热电偶（镍铬），康铜线(一）接镍铝。2、 被处理得管道内不得有穿堂风、积水或蒸汽.3、 加热器不能重叠，加热器要用铁丝或钢带固定两至三道。4、 加热宽度从焊缝中心算起,每侧不少于管子壁厚得三倍，且不小于 60mm。5、 热处理过程中升温、降温速度 12 ０℃/h。6、 应严格根据热处理工艺法律规范要求控制加热温度，并做好记录。编制日期审批日期焊接热处理工艺卡NO、02－25工程名称 编 号 Ｂ H ／热 03部件名称主蒸汽管道材 质１ 2Cr1 Ｍ oVG规 格Φ21 ９×９焊口数６ 6预 热加热方法陶瓷电加热升温速度12 ０℃／ｈ预热温度打底:１ 50℃;预热：150℃层间温度200℃测温方法K 分度热电偶加热措施自动温度控制保温措施５ 0mm 硅酸铝后 热加热温度℃恒温时间h其她要求焊后立即用硅酸铝纤维板包覆，缓冷。焊后热处理升温速度≤１ 20℃／h降温速度≤120℃／ｈ加热方法电加热加热宽度≥300mm保温层宽度≥4 ０ 0m ｍ恒温温度７３ 0℃恒温时间40min热电偶型号K 型数 量１工艺曲线图：注意事项：7、 补偿导线与热电偶连接要正确，补偿导线得铜线（十）接热电偶（镍铬），康铜线(一）接镍铝.8、 被处理得管道内不得有穿堂风、积水或蒸汽。9、 加热器不能重叠，加热器要用铁丝或钢带固定两至三道。10、 加热宽度从焊缝中心算起，每侧不少于管子壁厚得三倍，且不小于６０ mm。11、 热处理过程中升温、降温速度１２ 0℃/ｈ.12、 应严格根据热处理工艺法律规范要求控制加热温度，并做好记录。编制日期审批日期焊接热处理工艺卡工程名称 编 号HN/SH—热 02部件名称向空排汽管道材 质1 ２ Cr1MoVG规 格Φ1 ０ 8×１ 0焊口数4(含 Φ108×1 ０/Φ76×6 三通)预 热加热方法陶...
