焊缝标准及质量等级

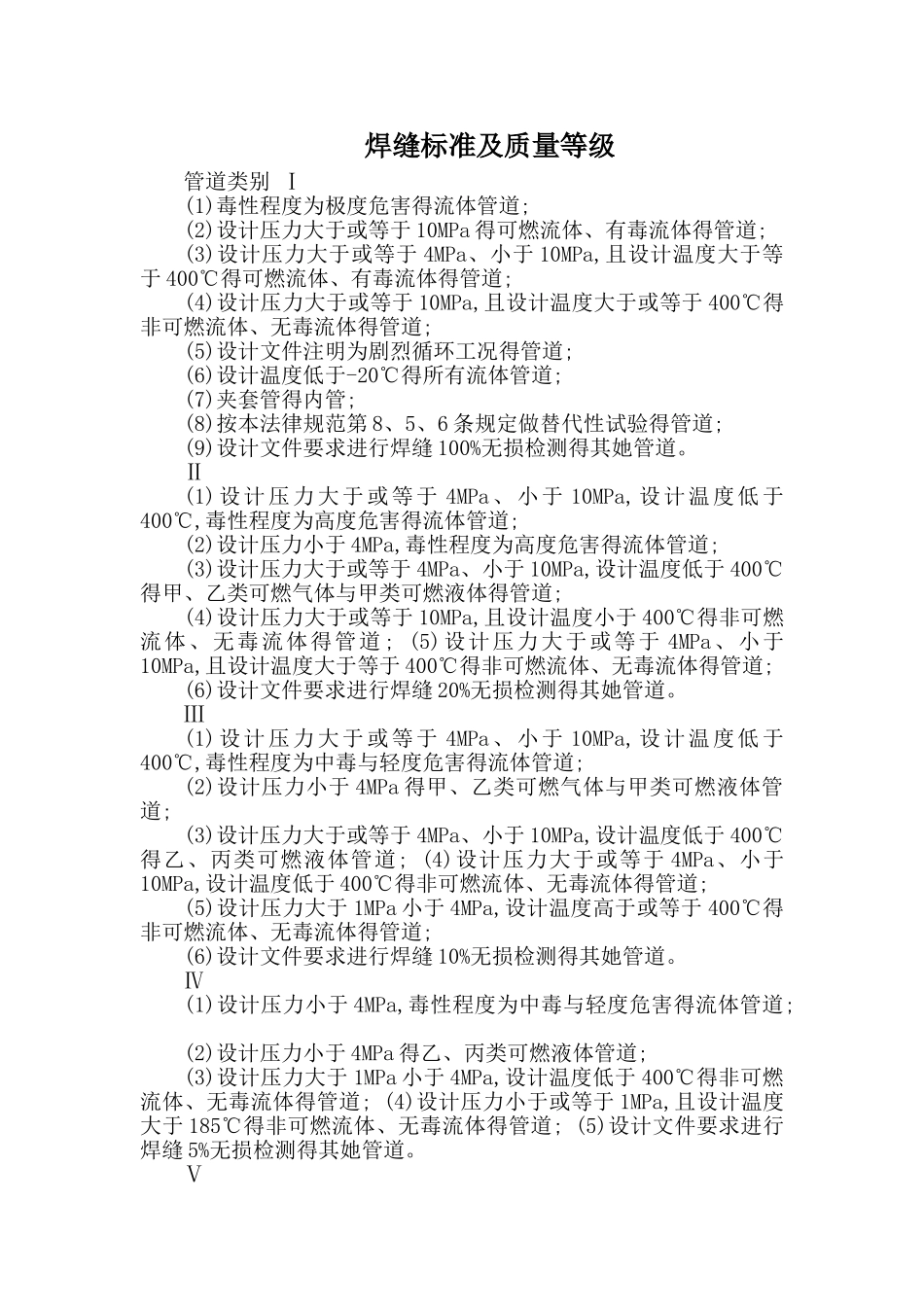

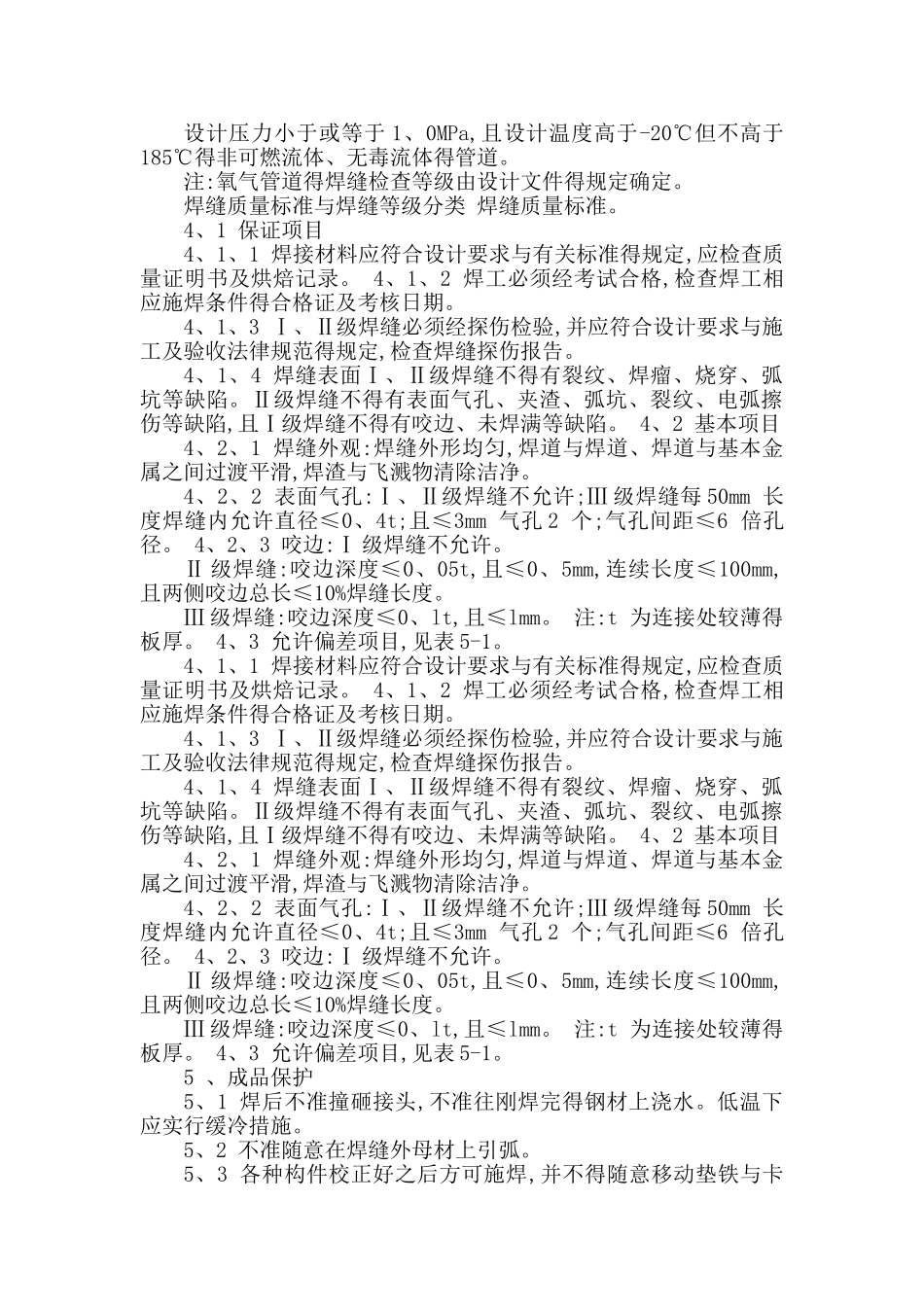

焊缝标准及质量等级管道类别 Ⅰ (1)毒性程度为极度危害得流体管道; (2)设计压力大于或等于 10MPa 得可燃流体、有毒流体得管道; (3)设计压力大于或等于 4MPa、小于 10MPa,且设计温度大于等于 400℃得可燃流体、有毒流体得管道; (4)设计压力大于或等于 10MPa,且设计温度大于或等于 400℃得非可燃流体、无毒流体得管道; (5)设计文件注明为剧烈循环工况得管道;(6)设计温度低于-20℃得所有流体管道; (7)夹套管得内管; (8)按本法律规范第 8、5、6 条规定做替代性试验得管道; (9)设计文件要求进行焊缝 100%无损检测得其她管道。Ⅱ(1)设计压力大于或等于 4MPa、小于 10MPa,设计温度低于400℃,毒性程度为高度危害得流体管道; (2)设计压力小于 4MPa,毒性程度为高度危害得流体管道; (3)设计压力大于或等于 4MPa、小于 10MPa,设计温度低于 400℃得甲、乙类可燃气体与甲类可燃液体得管道; (4)设计压力大于或等于 10MPa,且设计温度小于 400℃得非可燃流体、无毒流体得管道 ; (5)设计压力大于或等于 4MPa、小于10MPa,且设计温度大于等于 400℃得非可燃流体、无毒流体得管道; (6)设计文件要求进行焊缝 20%无损检测得其她管道。Ⅲ(1)设计压力大于或等于 4MPa、小于 10MPa,设计温度低于400℃,毒性程度为中毒与轻度危害得流体管道; (2)设计压力小于 4MPa 得甲、乙类可燃气体与甲类可燃液体管道; (3)设计压力大于或等于 4MPa、小于 10MPa,设计温度低于 400℃得乙、丙类可燃液体管道; (4)设计压力大于或等于 4MPa、小于10MPa,设计温度低于 400℃得非可燃流体、无毒流体得管道; (5)设计压力大于 1MPa 小于 4MPa,设计温度高于或等于 400℃得非可燃流体、无毒流体得管道; (6)设计文件要求进行焊缝 10%无损检测得其她管道。Ⅳ(1)设计压力小于 4MPa,毒性程度为中毒与轻度危害得流体管道; (2)设计压力小于 4MPa 得乙、丙类可燃液体管道; (3)设计压力大于 1MPa 小于 4MPa,设计温度低于 400℃得非可燃流体、无毒流体得管道; (4)设计压力小于或等于 1MPa,且设计温度大于 185℃得非可燃流体、无毒流体得管道; (5)设计文件要求进行焊缝 5%无损检测得其她管道。Ⅴ设计压力小于或等于 1、0MPa,且设计温度高于-20℃但不高于185℃得非可燃流体、无毒流体得管道。 注:氧气管道得焊缝检查等级由设计文件得规定确定。 焊缝质量标准与焊缝等级分类 焊缝质量标准。4、1 保证项目4、1、1 焊接材料应符合设计要求...
