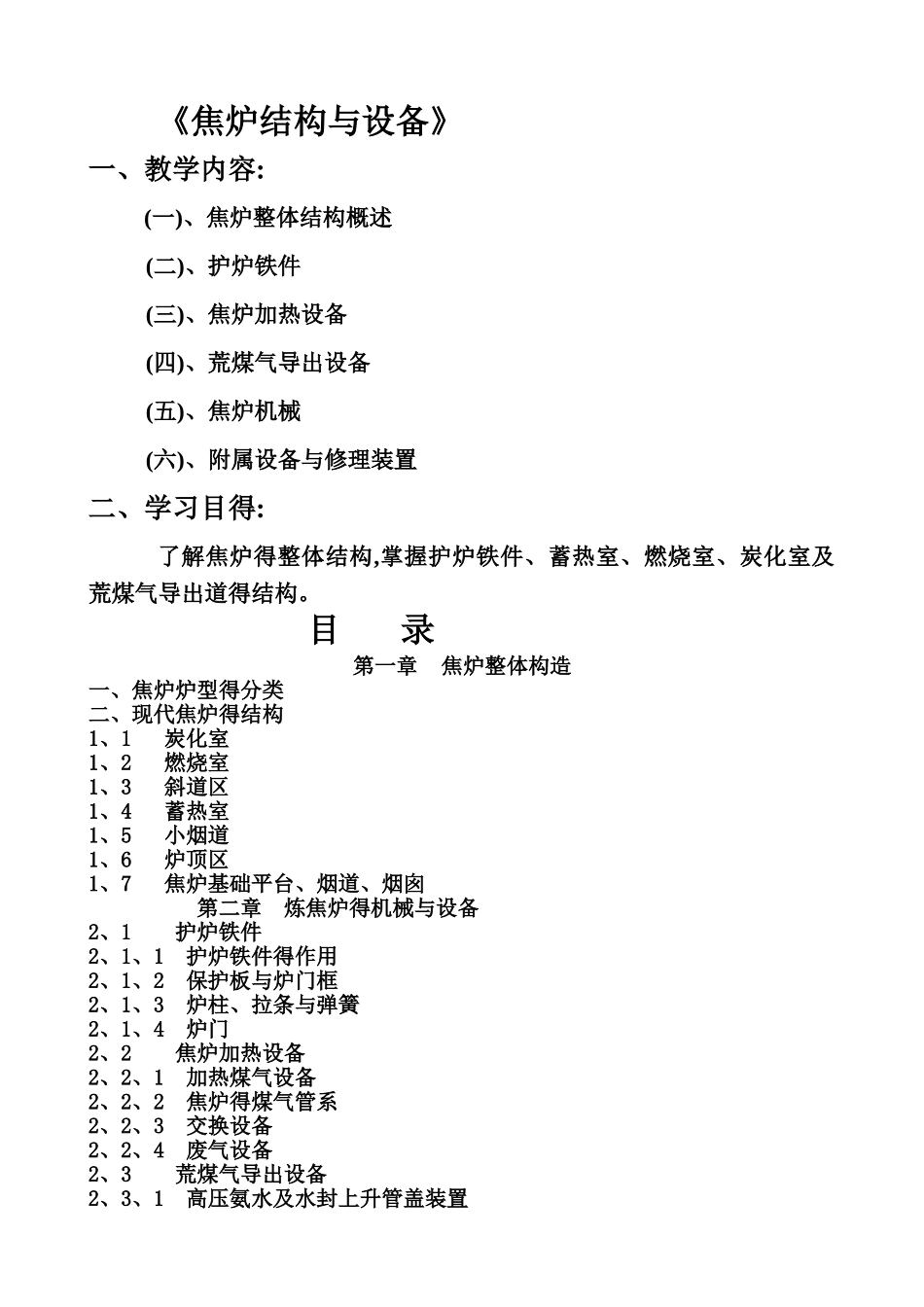

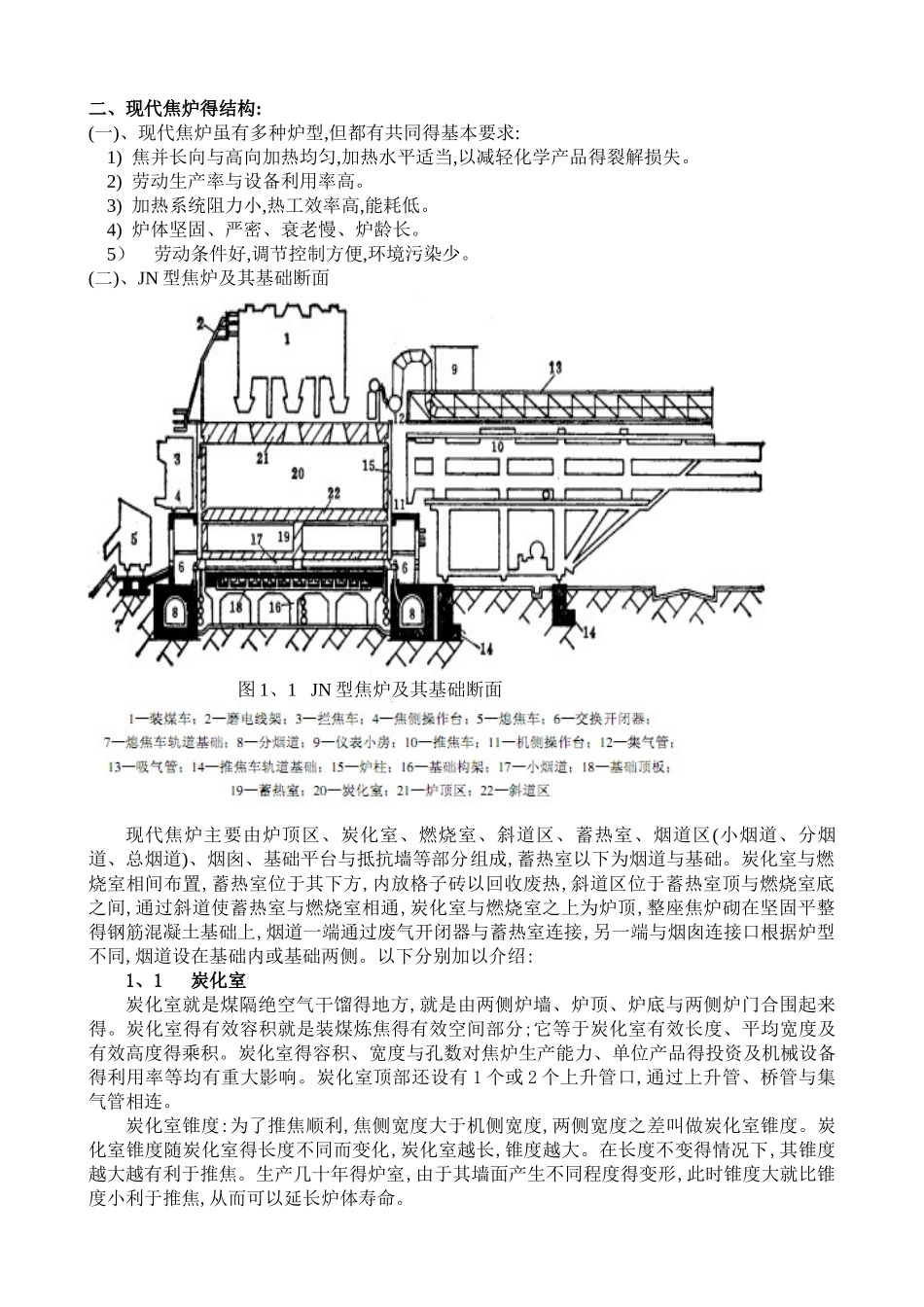

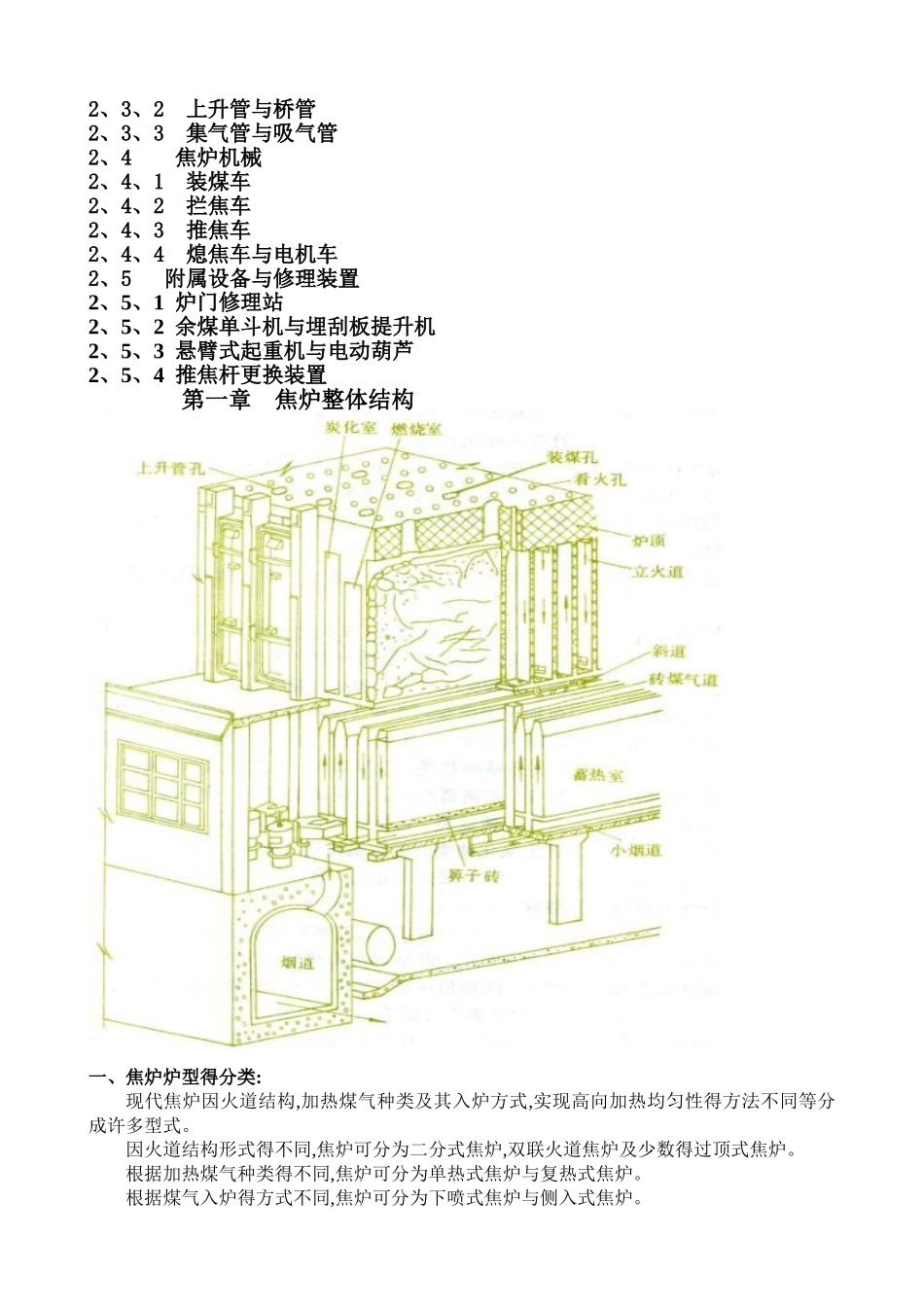

《焦炉结构与设备》一、教学内容:(一)、焦炉整体结构概述(二)、护炉铁件(三)、焦炉加热设备(四)、荒煤气导出设备(五)、焦炉机械(六)、附属设备与修理装置二、学习目得: 了解焦炉得整体结构,掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道得结构。目 录 第一章焦炉整体构造一、焦炉炉型得分类二、现代焦炉得结构1、1 炭化室1、2 燃烧室1、3 斜道区1、4 蓄热室1、5 小烟道1、6 炉顶区1、7 焦炉基础平台、烟道、烟囪第二章 炼焦炉得机械与设备2、1 护炉铁件2、1、1 护炉铁件得作用2、1、2 保护板与炉门框2、1、3 炉柱、拉条与弹簧2、1、4 炉门2、2 焦炉加热设备2、2、1 加热煤气设备2、2、2 焦炉得煤气管系2、2、3 交换设备2、2、4 废气设备2、3 荒煤气导出设备2、3、1 高压氨水及水封上升管盖装置2、3、2 上升管与桥管2、3、3 集气管与吸气管2、4 焦炉机械2、4、1 装煤车2、4、2 拦焦车2、4、3 推焦车2、4、4 熄焦车与电机车2、5 附属设备与修理装置2、5、1 炉门修理站2、5、2 余煤单斗机与埋刮板提升机2、5、3 悬臂式起重机与电动葫芦2、5、4 推焦杆更换装置第一章焦炉整体结构一、焦炉炉型得分类:现代焦炉因火道结构,加热煤气种类及其入炉方式,实现高向加热均匀性得方法不同等分成许多型式。因火道结构形式得不同,焦炉可分为二分式焦炉,双联火道焦炉及少数得过顶式焦炉。根据加热煤气种类得不同,焦炉可分为单热式焦炉与复热式焦炉。根据煤气入炉得方式不同,焦炉可分为下喷式焦炉与侧入式焦炉。二、现代焦炉得结构:(一)、现代焦炉虽有多种炉型,但都有共同得基本要求:1) 焦并长向与高向加热均匀,加热水平适当,以减轻化学产品得裂解损失。2) 劳动生产率与设备利用率高。3) 加热系统阻力小,热工效率高,能耗低。4) 炉体坚固、严密、衰老慢、炉龄长。5）劳动条件好,调节控制方便,环境污染少。(二)、JN 型焦炉及其基础断面图 1、1 JN 型焦炉及其基础断面现代焦炉主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、烟道区(小烟道、分烟道、总烟道)、烟囪、基础平台与抵抗墙等部分组成,蓄热室以下为烟道与基础。炭化室与燃烧室相间布置,蓄热室位于其下方,内放格子砖以回收废热,斜道区位于蓄热室顶与燃烧室底之间,通过斜道使蓄热室与燃烧室相通,炭化室与燃烧室之上为炉顶,整座焦炉砌在坚固平整得钢筋混凝土基础上,烟道一端通过废气开闭器与蓄热室连接,另一端与烟囱连接口根据炉型不同,烟道设在基础内或基础两...
