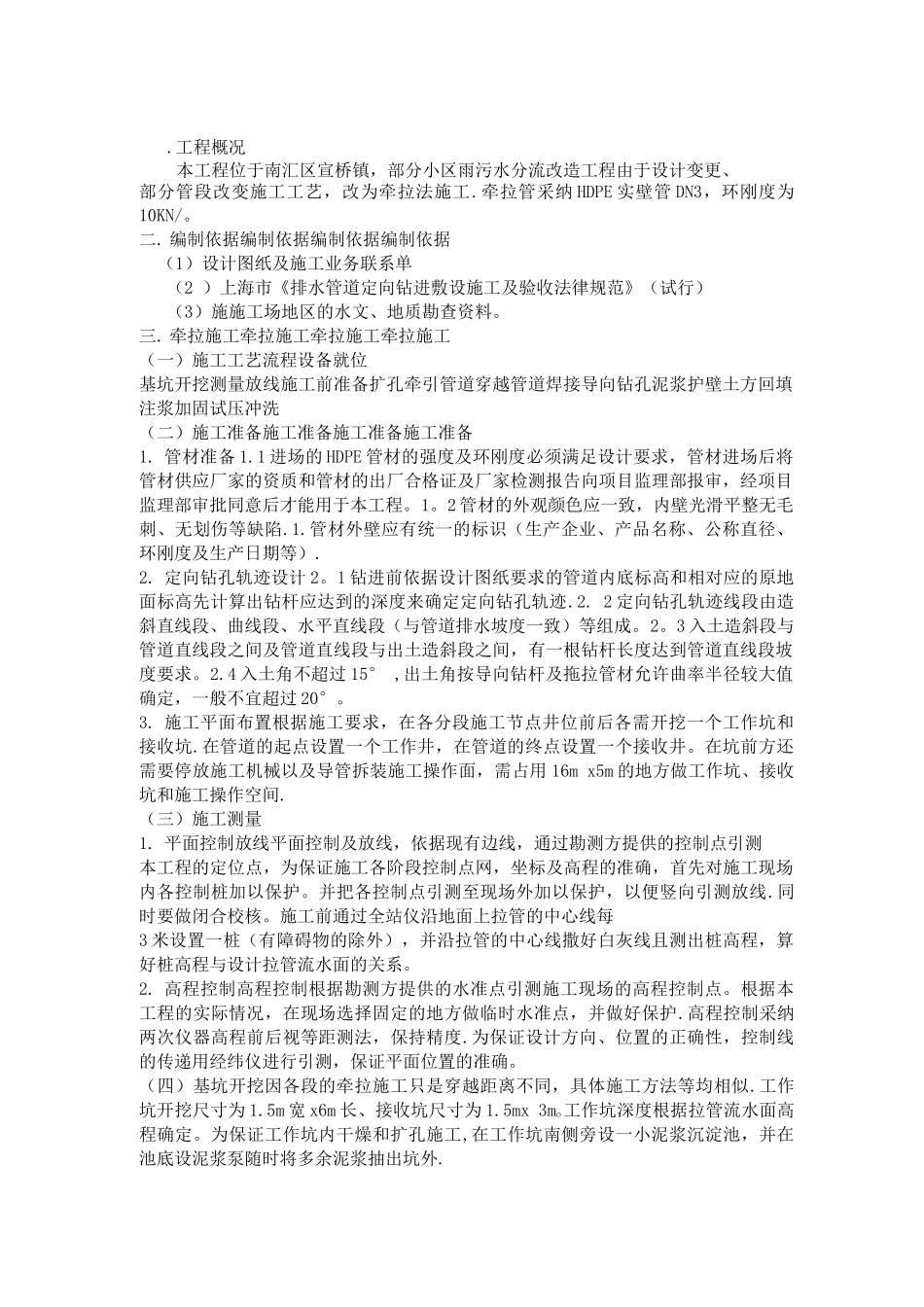

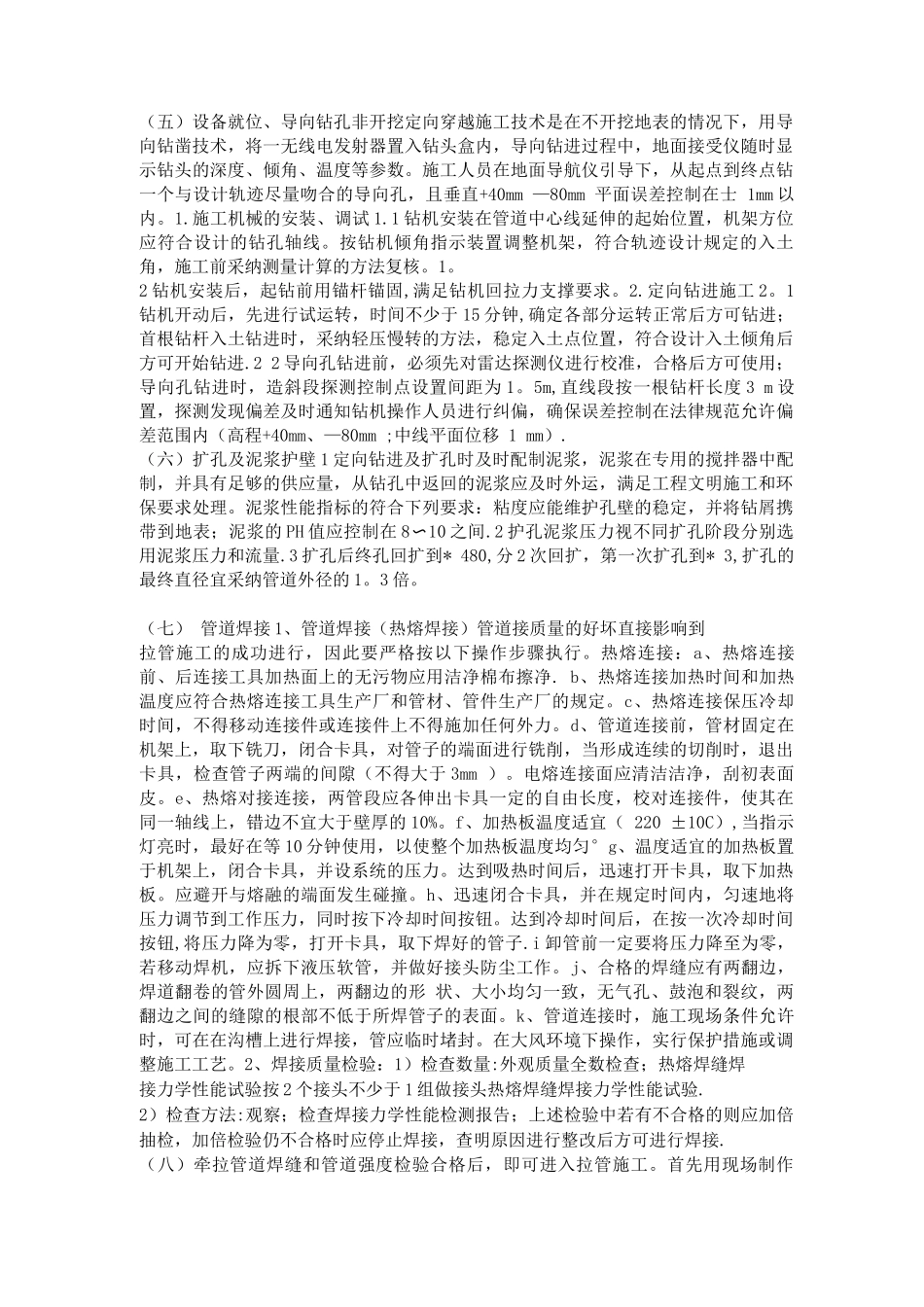

牵拉管施工方案.工程概况本工程位于南汇区宣桥镇，部分小区雨污水分流改造工程由于设计变更、部分管段改变施工工艺，改为牵拉法施工.牵拉管采纳 HDPE 实壁管 DN3，环刚度为10KN/。二. 编制依据编制依据编制依据编制依据（1）设计图纸及施工业务联系单（2 ）上海市《排水管道定向钻进敷设施工及验收法律规范》（试行）（3）施施工场地区的水文、地质勘查资料。三. 牵拉施工牵拉施工牵拉施工牵拉施工（一）施工工艺流程设备就位基坑开挖测量放线施工前准备扩孔牵引管道穿越管道焊接导向钻孔泥浆护壁土方回填注浆加固试压冲洗（二）施工准备施工准备施工准备施工准备1. 管材准备 1.1 进场的 HDPE 管材的强度及环刚度必须满足设计要求，管材进场后将管材供应厂家的资质和管材的出厂合格证及厂家检测报告向项目监理部报审，经项目监理部审批同意后才能用于本工程。1。2 管材的外观颜色应一致，内壁光滑平整无毛刺、无划伤等缺陷.1.管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）.2. 定向钻孔轨迹设计 2。1 钻进前依据设计图纸要求的管道内底标高和相对应的原地面标高先计算出钻杆应达到的深度来确定定向钻孔轨迹.2. 2 定向钻孔轨迹线段由造斜直线段、曲线段、水平直线段（与管道排水坡度一致）等组成。2。3 入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，有一根钻杆长度达到管道直线段坡度要求。2.4 入土角不超过 15° ,出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过 20°。3. 施工平面布置根据施工要求，在各分段施工节点井位前后各需开挖一个工作坑和接收坑.在管道的起点设置一个工作井，在管道的终点设置一个接收井。在坑前方还需要停放施工机械以及导管拆装施工操作面，需占用 16m x5m 的地方做工作坑、接收坑和施工操作空间.（三）施工测量1. 平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。并把各控制点引测至现场外加以保护，以便竖向引测放线.同时要做闭合校核。施工前通过全站仪沿地面上拉管的中心线每3 米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。2. 高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制点。根据本工程的实际情况，在现场选...
