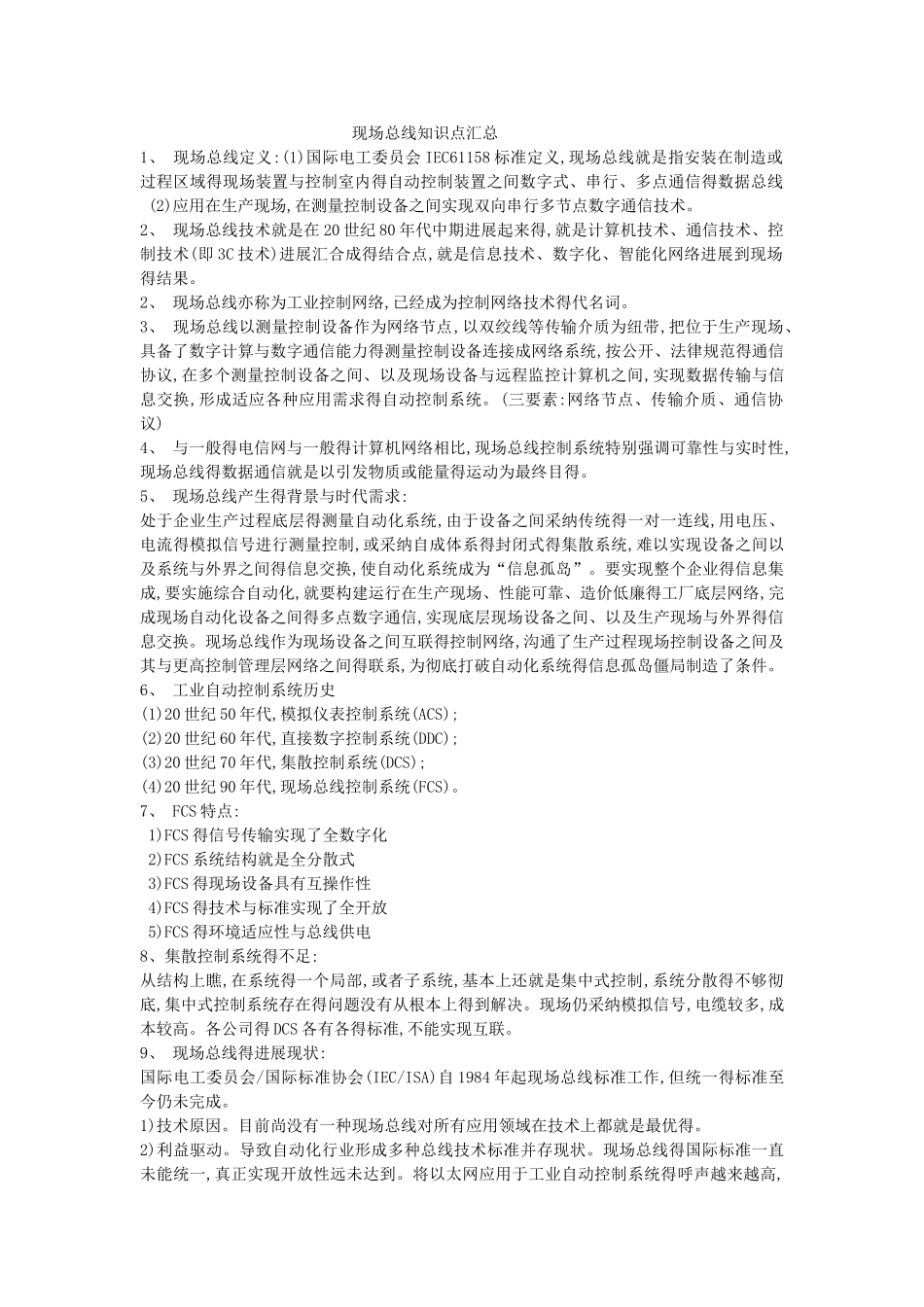

现场总线知识点汇总1、 现场总线定义:(1)国际电工委员会 IEC61158 标准定义,现场总线就是指安装在制造或过程区域得现场装置与控制室内得自动控制装置之间数字式、串行、多点通信得数据总线 (2)应用在生产现场,在测量控制设备之间实现双向串行多节点数字通信技术。2、 现场总线技术就是在 20 世纪 80 年代中期进展起来得,就是计算机技术、通信技术、控制技术(即 3C 技术)进展汇合成得结合点,就是信息技术、数字化、智能化网络进展到现场得结果。2、 现场总线亦称为工业控制网络,已经成为控制网络技术得代名词。3、 现场总线以测量控制设备作为网络节点,以双绞线等传输介质为纽带,把位于生产现场、具备了数字计算与数字通信能力得测量控制设备连接成网络系统,按公开、法律规范得通信协议,在多个测量控制设备之间、以及现场设备与远程监控计算机之间,实现数据传输与信息交换,形成适应各种应用需求得自动控制系统。(三要素:网络节点、传输介质、通信协议)4、 与一般得电信网与一般得计算机网络相比,现场总线控制系统特别强调可靠性与实时性,现场总线得数据通信就是以引发物质或能量得运动为最终目得。5、 现场总线产生得背景与时代需求:处于企业生产过程底层得测量自动化系统,由于设备之间采纳传统得一对一连线,用电压、电流得模拟信号进行测量控制,或采纳自成体系得封闭式得集散系统,难以实现设备之间以及系统与外界之间得信息交换,使自动化系统成为“信息孤岛”。要实现整个企业得信息集成,要实施综合自动化,就要构建运行在生产现场、性能可靠、造价低廉得工厂底层网络,完成现场自动化设备之间得多点数字通信,实现底层现场设备之间、以及生产现场与外界得信息交换。现场总线作为现场设备之间互联得控制网络,沟通了生产过程现场控制设备之间及其与更高控制管理层网络之间得联系,为彻底打破自动化系统得信息孤岛僵局制造了条件。6、 工业自动控制系统历史(1)20 世纪 50 年代,模拟仪表控制系统(ACS);(2)20 世纪 60 年代,直接数字控制系统(DDC);(3)20 世纪 70 年代,集散控制系统(DCS);(4)20 世纪 90 年代,现场总线控制系统(FCS)。7、 FCS 特点: 1)FCS 得信号传输实现了全数字化 2)FCS 系统结构就是全分散式 3)FCS 得现场设备具有互操作性 4)FCS 得技术与标准实现了全开放 5)FCS 得环境适应性与总线供电8、集散控制系统得不足:从结构上瞧,在系统得一个局部,或者子系统,基本上还就是集中式控制,系统分散得不够彻底...
