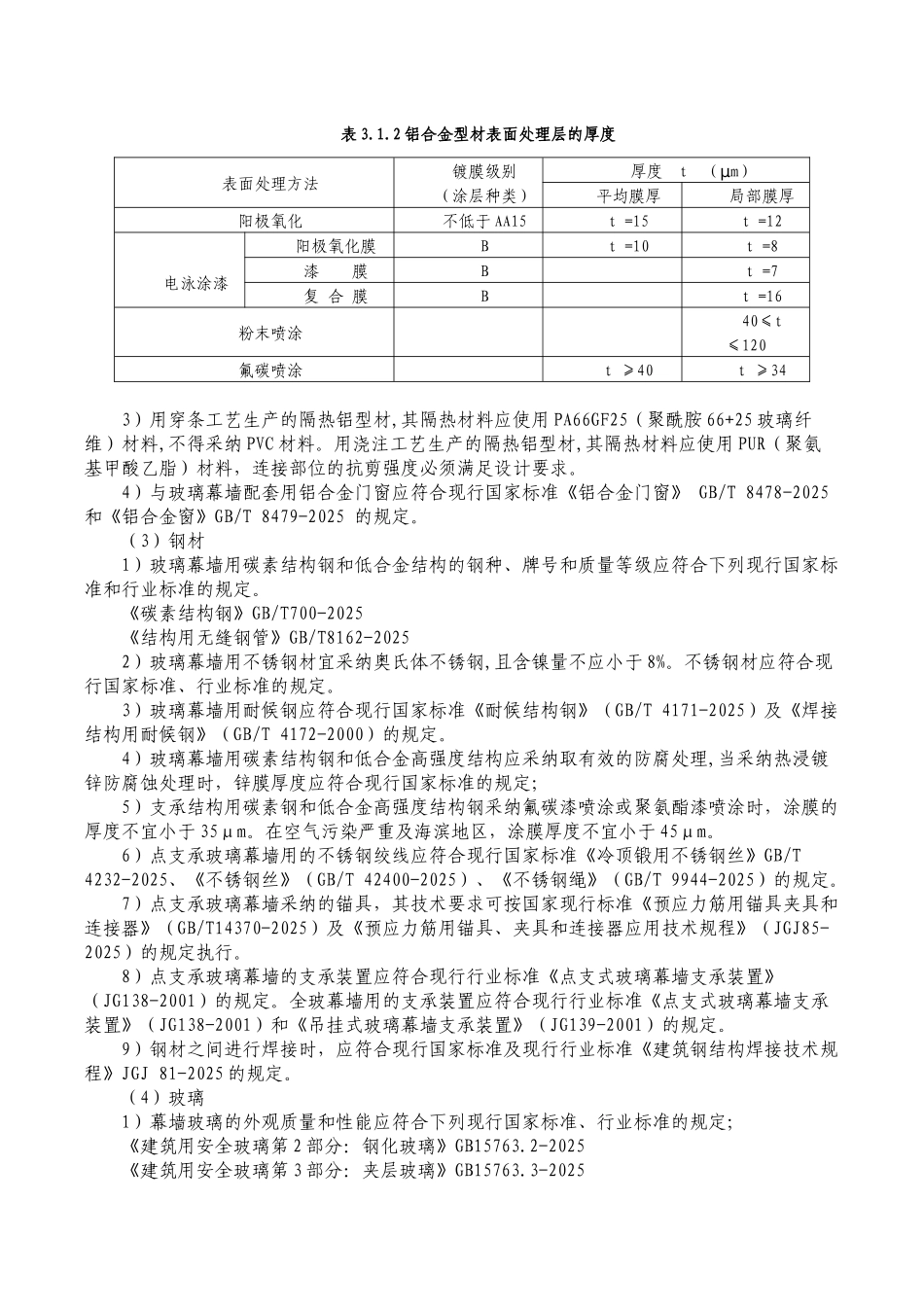

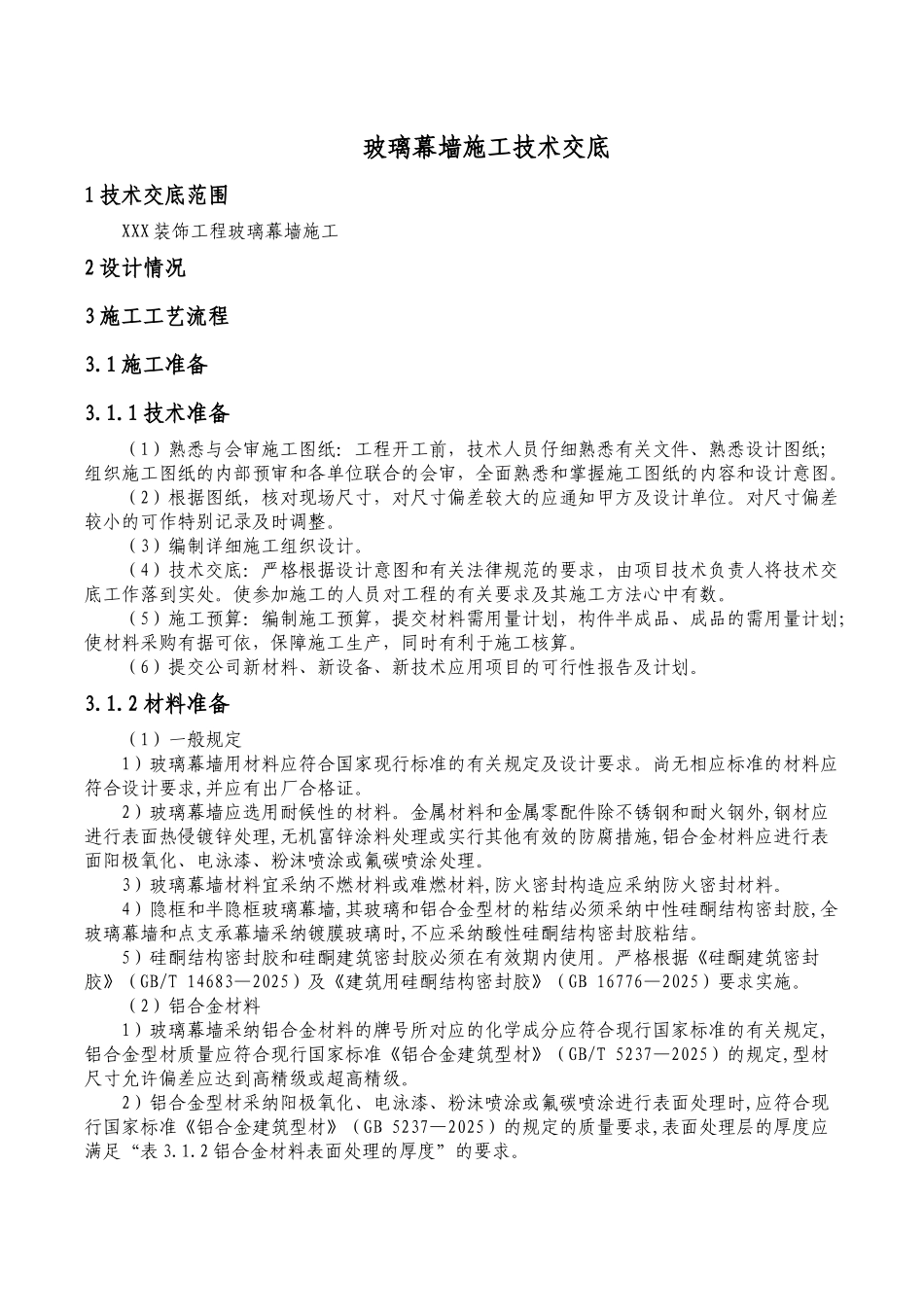

玻璃幕墙施工技术交底1 技术交底范围XXX 装饰工程玻璃幕墙施工2 设计情况3 施工工艺流程3.1 施工准备3.1.1 技术准备（1）熟悉与会审施工图纸：工程开工前，技术人员仔细熟悉有关文件、熟悉设计图纸；组织施工图纸的内部预审和各单位联合的会审，全面熟悉和掌握施工图纸的内容和设计意图。（2）根据图纸，核对现场尺寸，对尺寸偏差较大的应通知甲方及设计单位。对尺寸偏差较小的可作特别记录及时调整。（3）编制详细施工组织设计。（4）技术交底：严格根据设计意图和有关法律规范的要求，由项目技术负责人将技术交底工作落到实处。使参加施工的人员对工程的有关要求及其施工方法心中有数。（5）施工预算：编制施工预算，提交材料需用量计划，构件半成品、成品的需用量计划；使材料采购有据可依，保障施工生产，同时有利于施工核算。（6）提交公司新材料、新设备、新技术应用项目的可行性报告及计划。3.1.2 材料准备（1）一般规定1）玻璃幕墙用材料应符合国家现行标准的有关规定及设计要求。尚无相应标准的材料应符合设计要求,并应有出厂合格证。2）玻璃幕墙应选用耐候性的材料。金属材料和金属零配件除不锈钢和耐火钢外,钢材应进行表面热侵镀锌处理,无机富锌涂料处理或实行其他有效的防腐措施,铝合金材料应进行表面阳极氧化、电泳漆、粉沫喷涂或氟碳喷涂处理。3）玻璃幕墙材料宜采纳不燃材料或难燃材料,防火密封构造应采纳防火密封材料。4）隐框和半隐框玻璃幕墙,其玻璃和铝合金型材的粘结必须采纳中性硅酮结构密封胶,全玻璃幕墙和点支承幕墙采纳镀膜玻璃时,不应采纳酸性硅酮结构密封胶粘结。5）硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。严格根据《硅酮建筑密封胶》（GB/T 14683—2025）及《建筑用硅酮结构密封胶》（GB 16776—2025）要求实施。（2）铝合金材料1）玻璃幕墙采纳铝合金材料的牌号所对应的化学成分应符合现行国家标准的有关规定,铝合金型材质量应符合现行国家标准《铝合金建筑型材》（GB/T 5237—2025）的规定,型材尺寸允许偏差应达到高精级或超高精级。2）铝合金型材采纳阳极氧化、电泳漆、粉沫喷涂或氟碳喷涂进行表面处理时,应符合现行国家标准《铝合金建筑型材》（GB 5237—2025）的规定的质量要求,表面处理层的厚度应满足“表 3.1.2 铝合金材料表面处理的厚度”的要求。表 3.1.2 铝合金型材表面处理层的厚度表面处理方法镀膜级别（涂层种类）厚度 t （ mµ ）平均膜厚局部膜厚阳极氧化不低于 AA15t...
