生物反应池专项施工方案

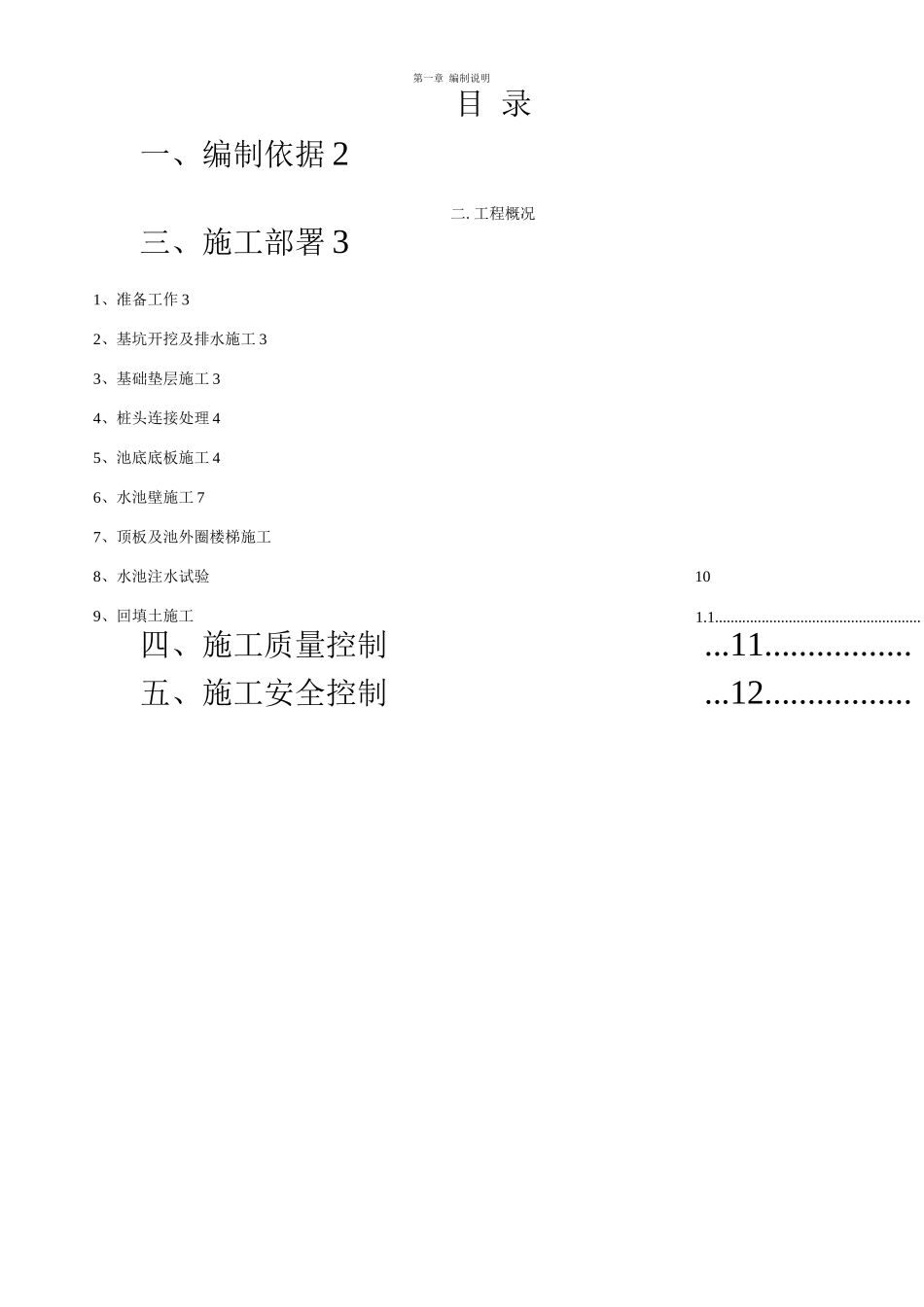

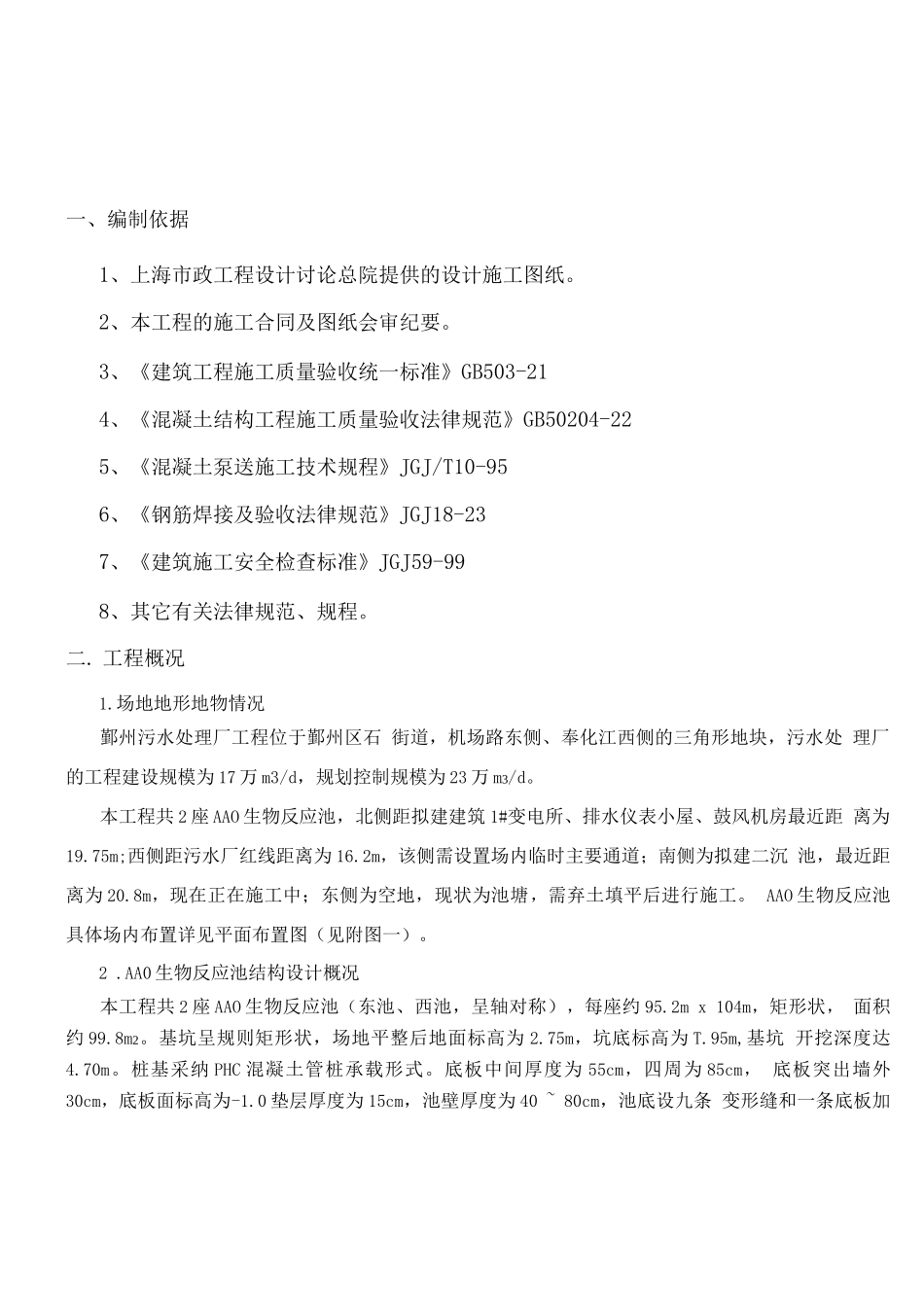

第一章 编制说明目 录一、编制依据 2二.工程概况三、施工部署 31、准备工作 32、基坑开挖及排水施工 33、基础垫层施工 34、桩头连接处理 45、池底底板施工 46、水池壁施工 77、顶板及池外圈楼梯施工8、水池注水试验9、回填土施工四、施工质量控制五、施工安全控制101.1........................................................11....................12.................一、编制依据1、上海市政工程设计讨论总院提供的设计施工图纸。2、本工程的施工合同及图纸会审纪要。3、《建筑工程施工质量验收统一标准》GB503-214、《混凝土结构工程施工质量验收法律规范》GB50204-225、《混凝土泵送施工技术规程》JGJ/T10-956、《钢筋焊接及验收法律规范》JGJ18-237、《建筑施工安全检查标准》JGJ59-998、其它有关法律规范、规程。二. 工程概况1.场地地形地物情况鄞州污水处理厂工程位于鄞州区石 街道，机场路东侧、奉化江西侧的三角形地块，污水处 理厂的工程建设规模为 17 万 m3/d，规划控制规模为 23 万 m3/d。本工程共 2 座 AAO 生物反应池，北侧距拟建建筑 1#变电所、排水仪表小屋、鼓风机房最近距 离为19.75m;西侧距污水厂红线距离为 16.2m，该侧需设置场内临时主要通道；南侧为拟建二沉 池，最近距离为 20.8m，现在正在施工中；东侧为空地，现状为池塘，需弃土填平后进行施工。 AAO 生物反应池具体场内布置详见平面布置图（见附图一）。2 .AA0 生物反应池结构设计概况本工程共 2 座 AAO 生物反应池（东池、西池，呈轴对称），每座约 95.2m x 104m，矩形状， 面积约 99.8m2。基坑呈规则矩形状，场地平整后地面标高为 2.75m，坑底标高为 T.95m,基坑 开挖深度达4.70m。桩基采纳 PHC 混凝土管桩承载形式。底板中间厚度为 55cm，四周为 85cm， 底板突出墙外30cm，底板面标高为-1.0 垫层厚度为 15cm，池壁厚度为 40 ~ 80cm，池底设九条 变形缝和一条底板加强带。三、施工部署生物反应池结构施工顺序：施工准备-基坑开挖-基础垫层施工-底板 施工-水池壁施工-池顶板及外圈施工一试水工作一回填土施工。1、准备工作(1 )水池定位测量放样：开工前应做好施工测量工作，对建设单位所交付的坐标点、水准点桩及其测量 资料进行检查核对。核对无误后方进行轴线定位。工程测量放样采纳全站仪和水准 仪。根据业主单位提供的坐标点，打出水池的外框线及中心、线，并设置混凝土保护 桩。同时为测量方便增...
