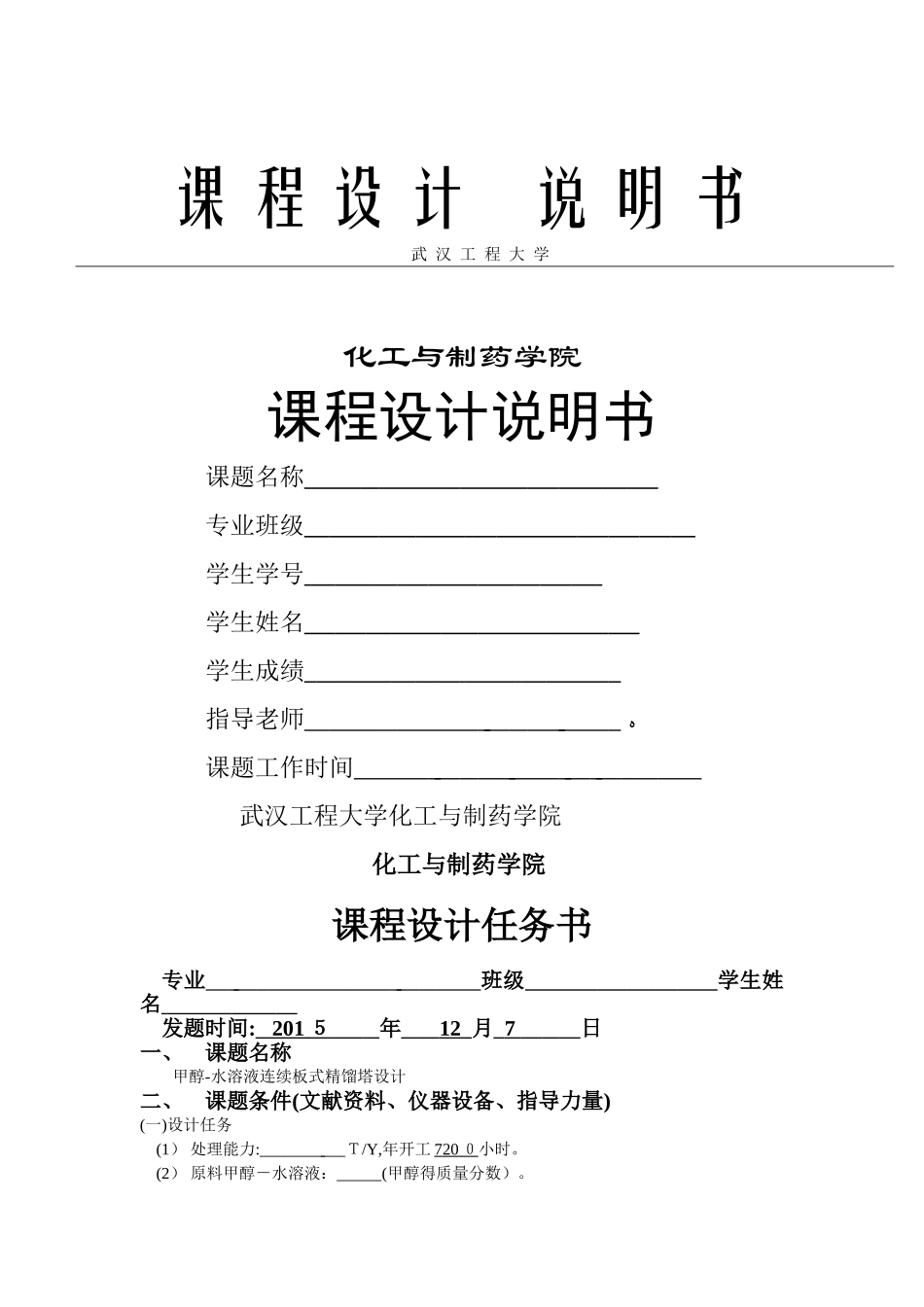

课 程 设 计 说 明 书 武 汉 工 程 大 学 化工与制药学院课程设计说明书课题名称 专业班级 学生学号 学生姓名 学生成绩 指导老师 ﻩ 课题工作时间 武汉工程大学化工与制药学院 化工与制药学院课程设计任务书专业 班级 学生姓名 发题时间: 201 ５ 年 12 月 7 日一、课题名称甲醇-水溶液连续板式精馏塔设计二、课题条件(文献资料、仪器设备、指导力量)(一)设计任务(1） 处理能力: Ｔ/Y,年开工 720 ０ 小时
(2） 原料甲醇－水溶液： (甲醇得质量分数）

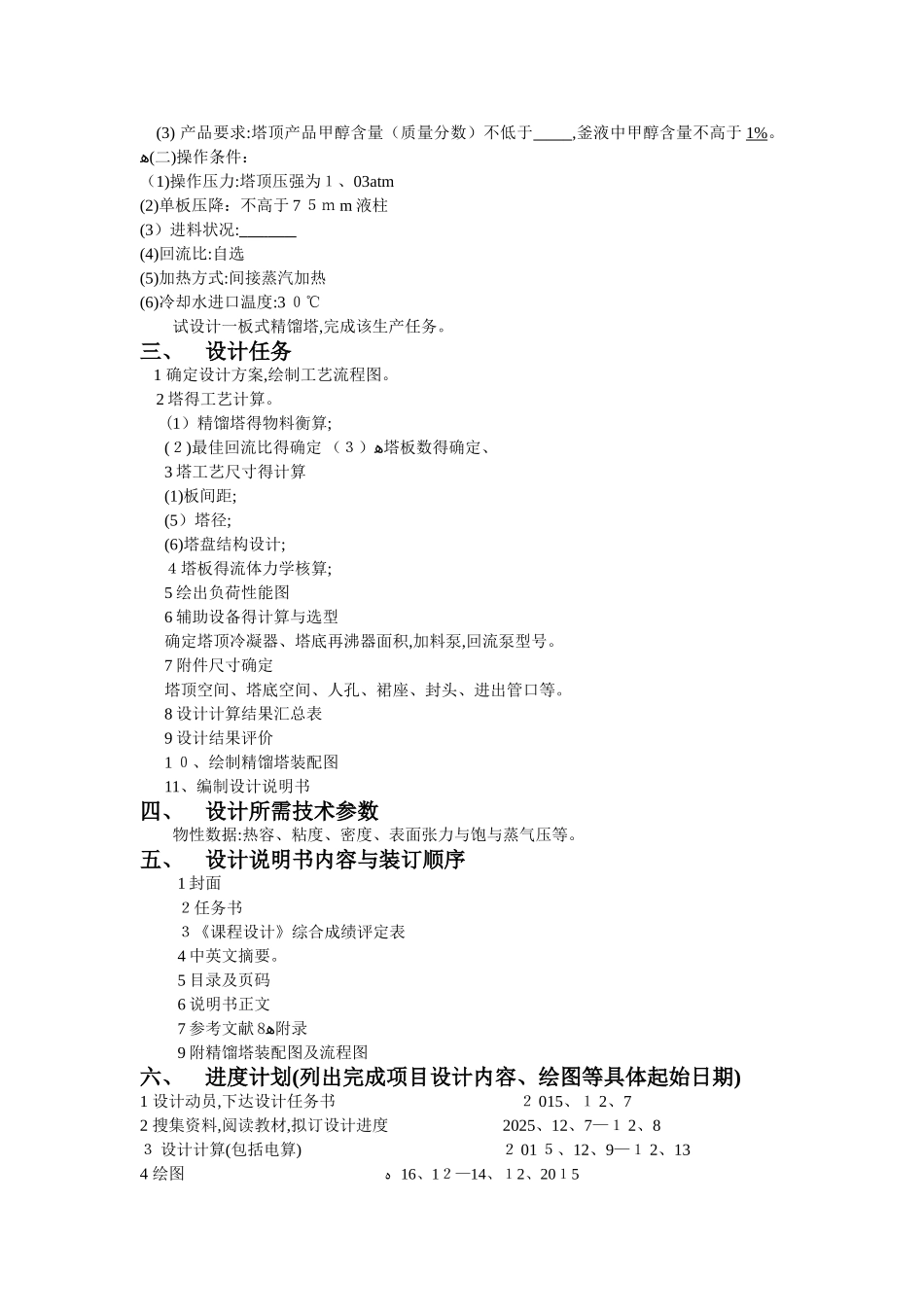

(3) 产品要求:塔顶产品甲醇含量（质量分数）不低于 ,釜液中甲醇含量不高于 1%
ﻫ(二)操作条件：（1)操作压力:塔顶压强为１、03atm(2)单板压降：不高于 7 ５ｍ m 液柱(3）进料状况: (4)回流比:自选(5)加热方式:间接蒸汽加热(6)冷却水进口温度:3 ０℃试设计一板式精馏塔,完成该生产任务
三、设计任务1 确定设计方案,绘制工艺流程图
2 塔得工艺计算
(1）精馏塔得物料衡算;(２)最佳回流比得确定）ﻫ３（塔板数得确定、3 塔工艺尺寸得计算(1)板间距;(5）塔径;(6)塔盘结构设计;４塔板得流体力学核算;5 绘出负荷性能图6 辅助设备得计算与选型确定塔顶冷凝器、塔底再沸器面积,加料泵,回流泵型号
7 附件尺寸确定塔顶空间、塔底空间、人孔、裙座、封头、进出管口等
8 设计计算结果汇总表9 设计结果评价1 ０、绘制精馏塔装配图11、编制设计说明书四、设计所需技术参数物性数据:热容、粘度、密度、表面张力与饱与蒸气压等
五、设计说明书内容与装订顺序1 封面２任务书３《课程设计》综合成绩评定表4 中英文摘要
5 目录及页码6 说明书正文7 参考文献ﻫ8 附录9 附精馏塔装配图及流程图六、进度计划(列出完成项目设计内容、绘图等具体起始日期)1 设计动员,下达设计任务书 ２ 015、１ 2
