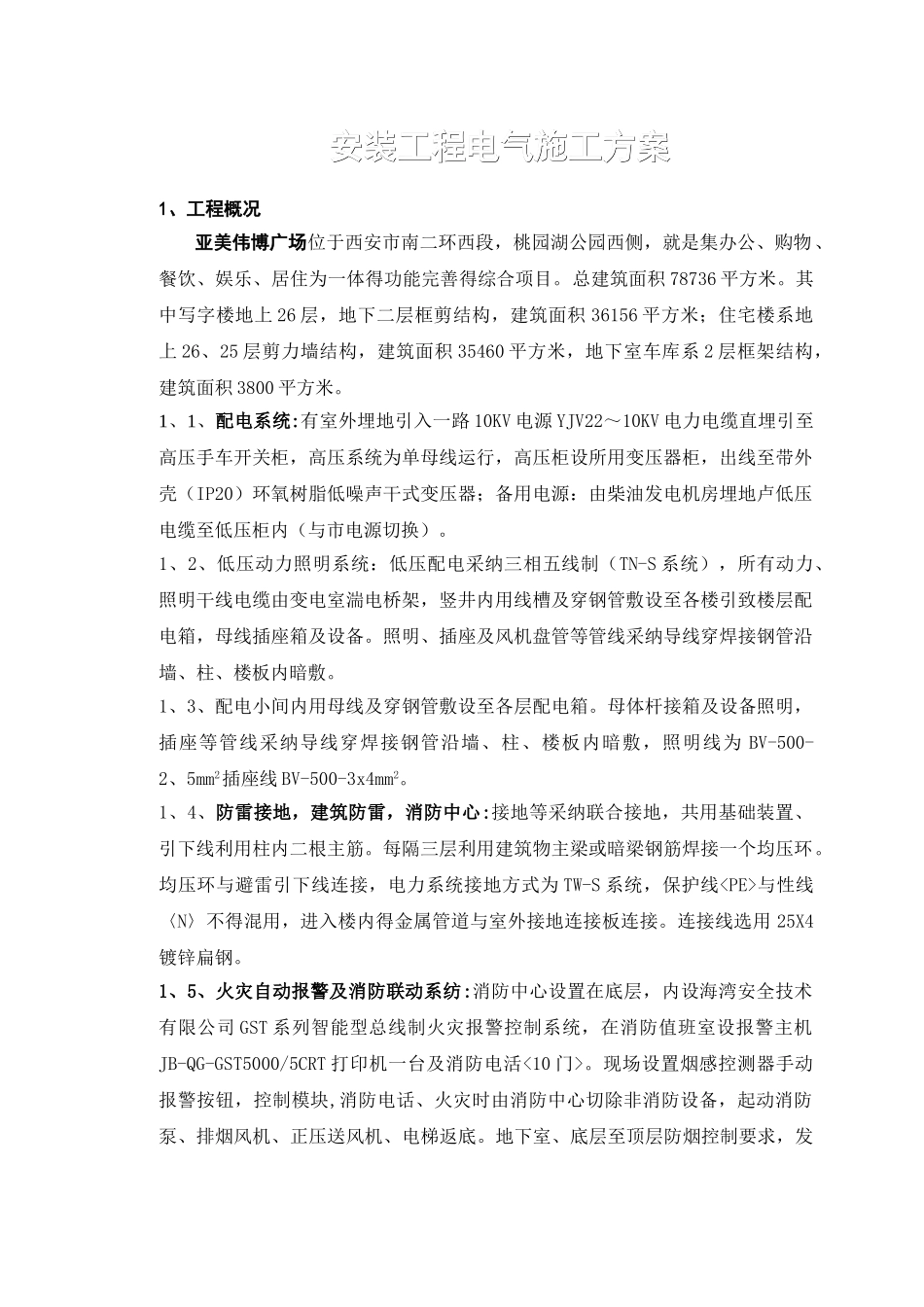

安装工程电气施工方案安装工程电气施工方案1、工程概况亚美伟博广场位于西安市南二环西段，桃园湖公园西侧，就是集办公、购物、餐饮、娱乐、居住为一体得功能完善得综合项目。总建筑面积 78736 平方米。其中写字楼地上 26 层，地下二层框剪结构，建筑面积 36156 平方米；住宅楼系地上 26、25 层剪力墙结构，建筑面积 35460 平方米，地下室车库系 2 层框架结构，建筑面积 3800 平方米。 1、1、配电系统:有室外埋地引入一路 10KV 电源 YJV22～10KV 电力电缆直埋引至高压手车开关柜，高压系统为单母线运行，高压柜设所用变压器柜，出线至带外壳（IP20）环氧树脂低噪声干式变压器；备用电源：由柴油发电机房埋地卢低压电缆至低压柜内（与市电源切换）。1、2、低压动力照明系统：低压配电采纳三相五线制（TN-S 系统），所有动力、照明干线电缆由变电室湍电桥架，竖井内用线槽及穿钢管敷设至各楼引致楼层配电箱，母线插座箱及设备。照明、插座及风机盘管等管线采纳导线穿焊接钢管沿墙、柱、楼板内暗敷。1、3、配电小间内用母线及穿钢管敷设至各层配电箱。母体杆接箱及设备照明，插座等管线采纳导线穿焊接钢管沿墙、柱、楼板内暗敷，照明线为 BV-500-2、5mm2插座线 BV-500-3x4mm2。1、4、防雷接地，建筑防雷，消防中心:接地等采纳联合接地，共用基础装置、引下线利用柱内二根主筋。每隔三层利用建筑物主梁或暗梁钢筋焊接一个均压环。均压环与避雷引下线连接，电力系统接地方式为 TW-S 系统，保护线
与性线〈N〉不得混用，进入楼内得金属管道与室外接地连接板连接。连接线选用 25X4镀锌扁钢。1、5、火灾自动报警及消防联动系纺:消防中心设置在底层，内设海湾安全技术有限公司 GST 系列智能型总线制火灾报警控制系统，在消防值班室设报警主机JB-QG-GST5000/5CRT 打印机一台及消防电活<10 门>。现场设置烟感控测器手动报警按钮，控制模块,消防电话、火灾时由消防中心切除非消防设备，起动消防泵、排烟风机、正压送风机、电梯返底。地下室、底层至顶层防烟控制要求，发生火警时，该层前室及楼梯间送风口打开，联动打开上下二层送风口，屋顶正压风机运行，地下室设置 PY-1-5 排风、排烟共用同一系统。1、6、电视、电话、可视对讲保安系统：电视系统、由楼外埋地引入 SYDY-75-12-LG50 电缆分别引至住宅楼、写字楼一层配电小间前端箱，至分支器之间管线为 SYDV-75-7-A 至用户盒之间管线为 SYKV-75-5-1。用户端平常要求 6...
