电力电缆抽检技术要求

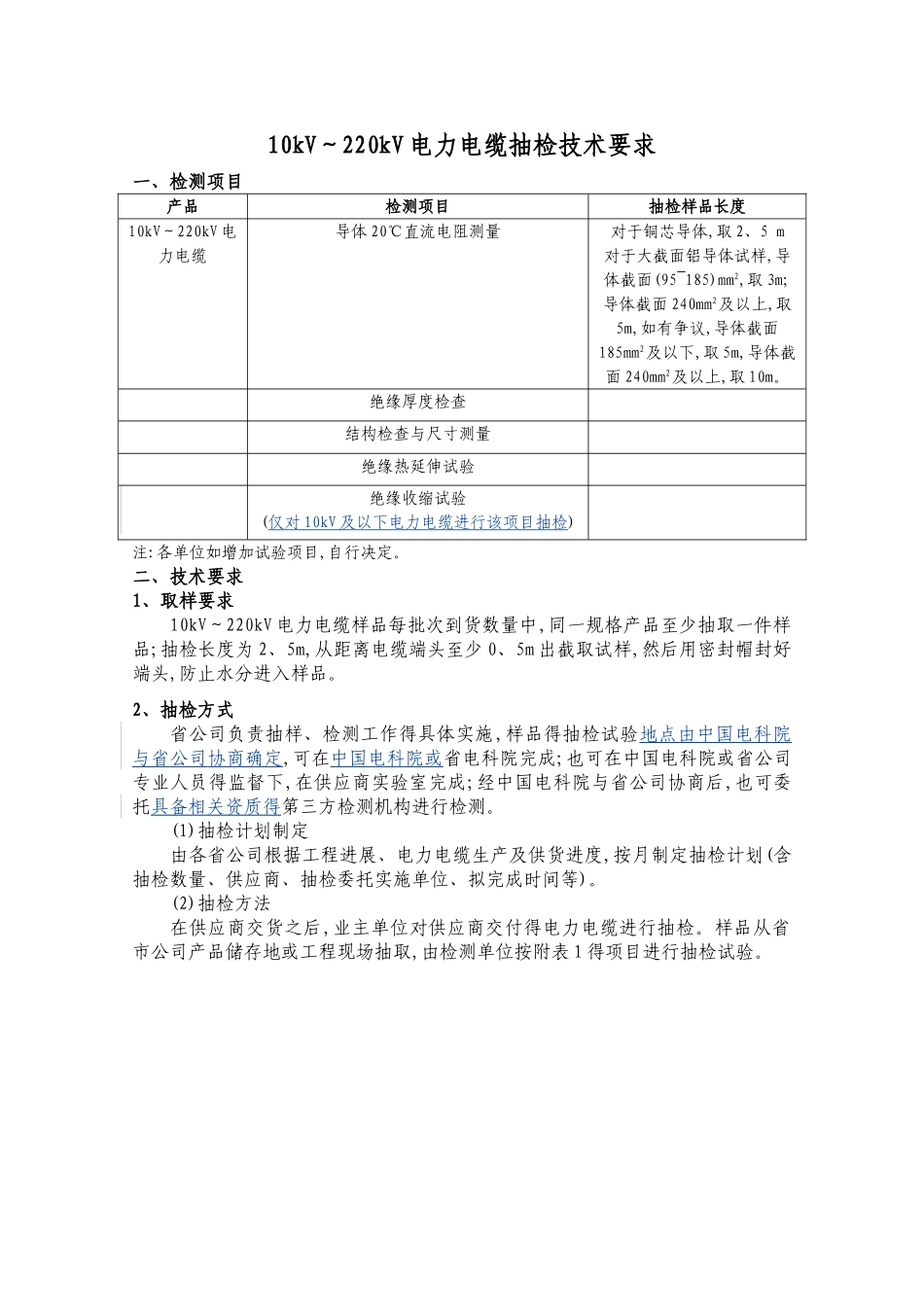

10kV～220kV 电力电缆抽检技术要求一、检测项目产品检测项目抽检样品长度10kV～220kV 电力电缆导体 20℃直流电阻测量对于铜芯导体,取 2、5 m对于大截面铝导体试样,导体截面(95~185)mm2,取 3m;导体截面 240mm2及以上,取5m,如有争议,导体截面185mm2及以下,取 5m,导体截面 240mm2及以上,取 10m。绝缘厚度检查结构检查与尺寸测量绝缘热延伸试验绝缘收缩试验(仅对 10kV 及以下电力电缆进行该项目抽检)注:各单位如增加试验项目,自行决定。二、技术要求1、取样要求10kV～220kV 电力电缆样品每批次到货数量中,同一规格产品至少抽取一件样品;抽检长度为 2、5m,从距离电缆端头至少 0、5m 出截取试样,然后用密封帽封好端头,防止水分进入样品。2、抽检方式省公司负责抽样、检测工作得具体实施,样品得抽检试验地点由中国电科院与省公司协商确定,可在中国电科院或省电科院完成;也可在中国电科院或省公司专业人员得监督下,在供应商实验室完成;经中国电科院与省公司协商后,也可委托具备相关资质得第三方检测机构进行检测。(1)抽检计划制定由各省公司根据工程进展、电力电缆生产及供货进度,按月制定抽检计划(含抽检数量、供应商、抽检委托实施单位、拟完成时间等)。(2)抽检方法在供应商交货之后,业主单位对供应商交付得电力电缆进行抽检。样品从省市公司产品储存地或工程现场抽取,由检测单位按附表 1 得项目进行抽检试验。附表 1、 检测项目技术要求省公司产品必检项检测项目现行有效得检测标准试验方法技术要求或技术要点(只针对必检项提出)省电科院检测过程中需要注意得有关事项(在检测方法中体现) 10kV～220kV 电力电缆*导体 20℃直流电阻测量GB/T 12706、2-2025 GB/T 12706、3-2025 GB/T 11017、1-2025 GB/T 11017、2-2025 GB/Z 18890、1-2025 GB/Z 18890、2-2025 Q/GDW 371-2025GB/T 3048、4-2025一、国标要求 导体 20℃直流电阻应符合 GB/T 3956-2025 标准要求二、招标文件技术要求试样应在温度为(15~25)℃与空气湿度不大于85%得试验环境中放置足够长得时间,在试样放置 与 试 验 过 程 中 , 环 境 温 度 得 变 化 不 超 过±1℃。①对于铜芯导体试样,试样长度应不小于 1m。对于大截面铝导体试样 ,导体截面(95~185)mm2,取 3m;导体截面 240mm2及以上,取5m,如有争议,导体截面 185mm2 及以下,取 5m,导体截面 240mm2 及以上,取 10m。②接入测试系统前,应先清洁连接处导体表面,去处附着物、污...
