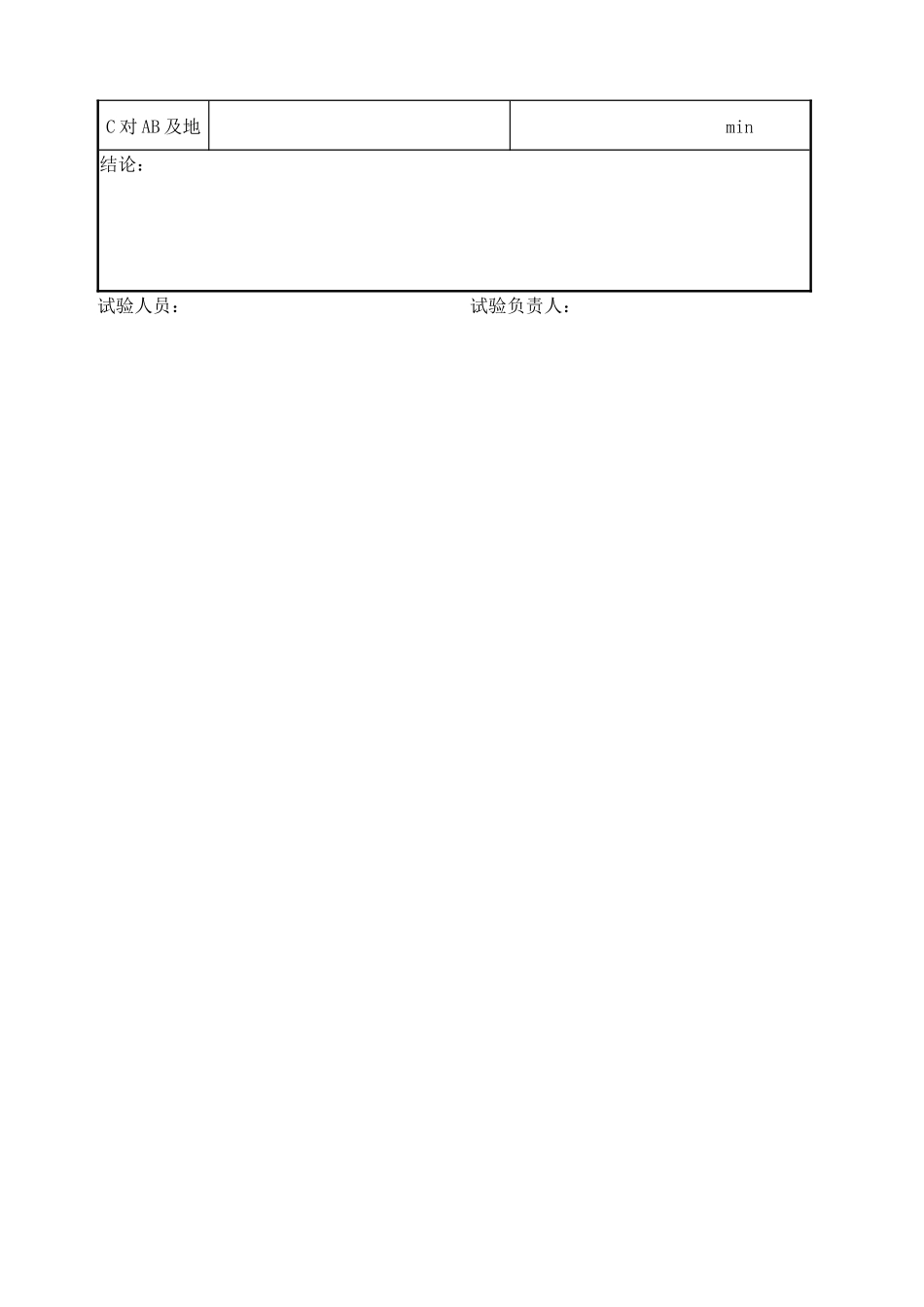

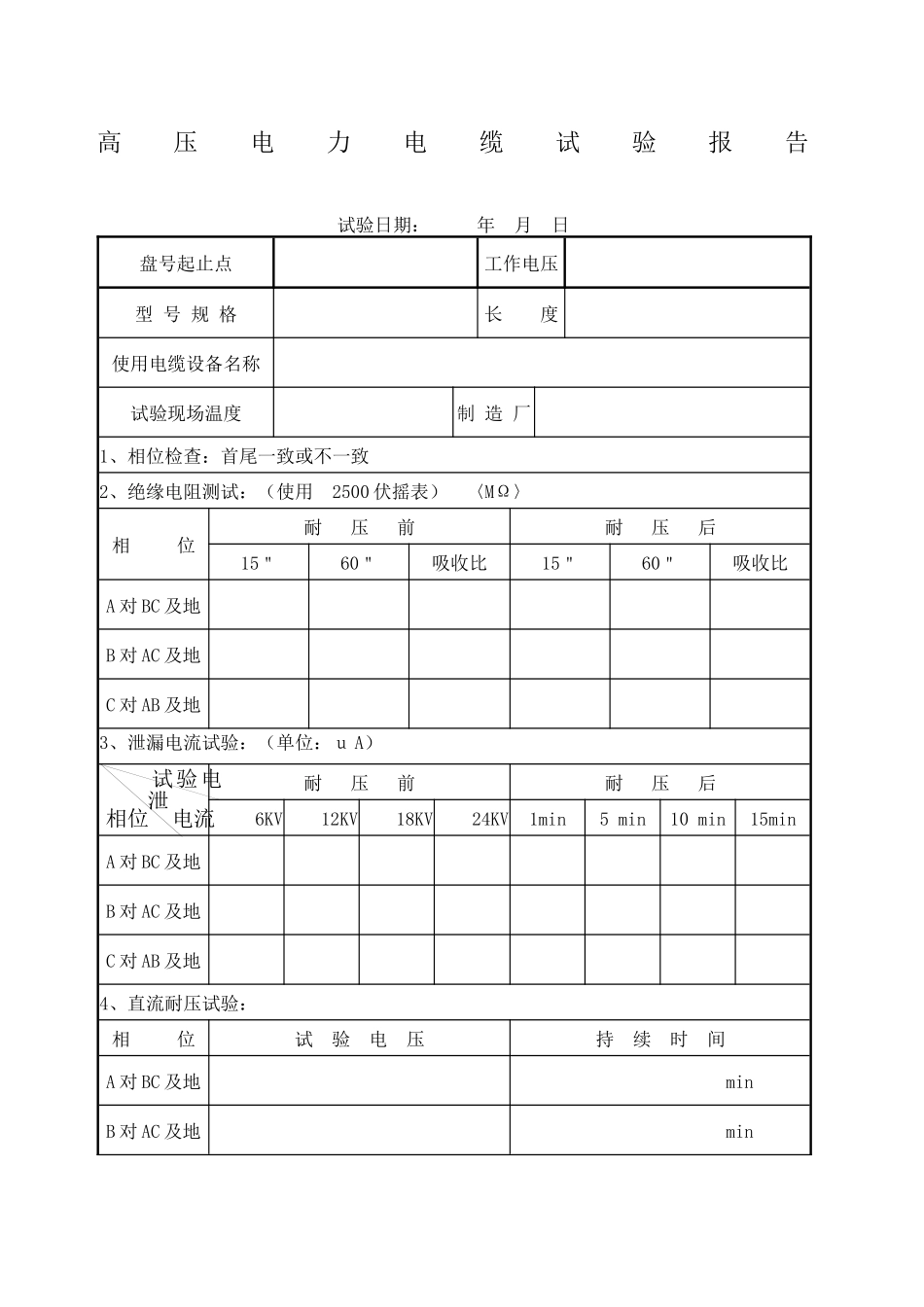

高压电力电缆试验报告试验日期： 年 月 日盘号起止点工作电压型 号 规 格长 度使用电缆设备名称试验现场温度制 造 厂1、相位检查：首尾一致或不一致2、绝缘电阻测试：（使用 2500 伏摇表） 〈MΩ〉相 位耐 压 前耐 压 后15＂60＂吸收比15＂60＂吸收比A 对 BC 及地B 对 AC 及地C 对 AB 及地3、泄漏电流试验：（单位：ｕ A）耐 压 前耐 压 后6KV12KV18KV24KV1min5 min10 min 15min A 对 BC 及地B 对 AC 及地C 对 AB 及地4、直流耐压试验：相 位试 验 电 压持 续 时 间A 对 BC 及地 min B 对 AC 及地 min 试验电压泄电流相位C 对 AB 及地 min 结论： 试验人员： 试验负责人： 低压馈电线路（电缆）试验记录电缆编号起 迄 部 位长度型号规格绝缘电阻（MΩ）沟通耐压（KV）电缆两侧相位检查结 论起 点迄 点芯线对地芯线对芯线备注：审核人：试验人： 电力电缆试验规程第 1 条 电力电缆的试验项目如下：一、测量绝缘电阻；二、直流耐压试验并测量泄漏电流；三、检查电缆线路的相位。第 2 条 测量绝缘电阻。绝缘电阻值不作规定。第 3 条 直流耐压试验并测量泄漏电流。一、直流耐压试验标准见表 1。1、电力电缆直流耐压试验标准 表 1表中：Ｕ为标准电压等级的电压。2、电除尘器用直流电缆敷设后的直流试验电压为 2 倍额定电压，试验持续时间为 10分钟；3、沟通单芯电缆的护层绝缘试验标准，按订货协议进行。二、试验时，试验电压可分 4～6 阶段均匀升压，每阶段停留 1 分钟，并读取泄漏电流值。测量时应消除杂散电流的影响；三、粘性油浸纸绝缘电缆泄漏电流的三相不平衡系数不大于 2；当 10 千伏及以上电缆的泄漏电流不大于 20 微安、6 千伏及以下电缆泄漏电流小大 10 微安时，不平衡系数不作规定；充油、橡胶、塑料绝缘电缆的不平衡系数也不作规定；四、泄漏电流只作为推断绝缘情况的参考，不作为决定是否能投入运行的标准；五、电缆漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：1、泄漏电流很不稳定；2、泄漏电流随试验电压升高急剧上升；3、泄漏电流随试验时间延长有上升现象；第 4 条 检查电缆线路的相位。两端相位应一致，并与电网相位符合。电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录工程名称检验批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号GB5...
