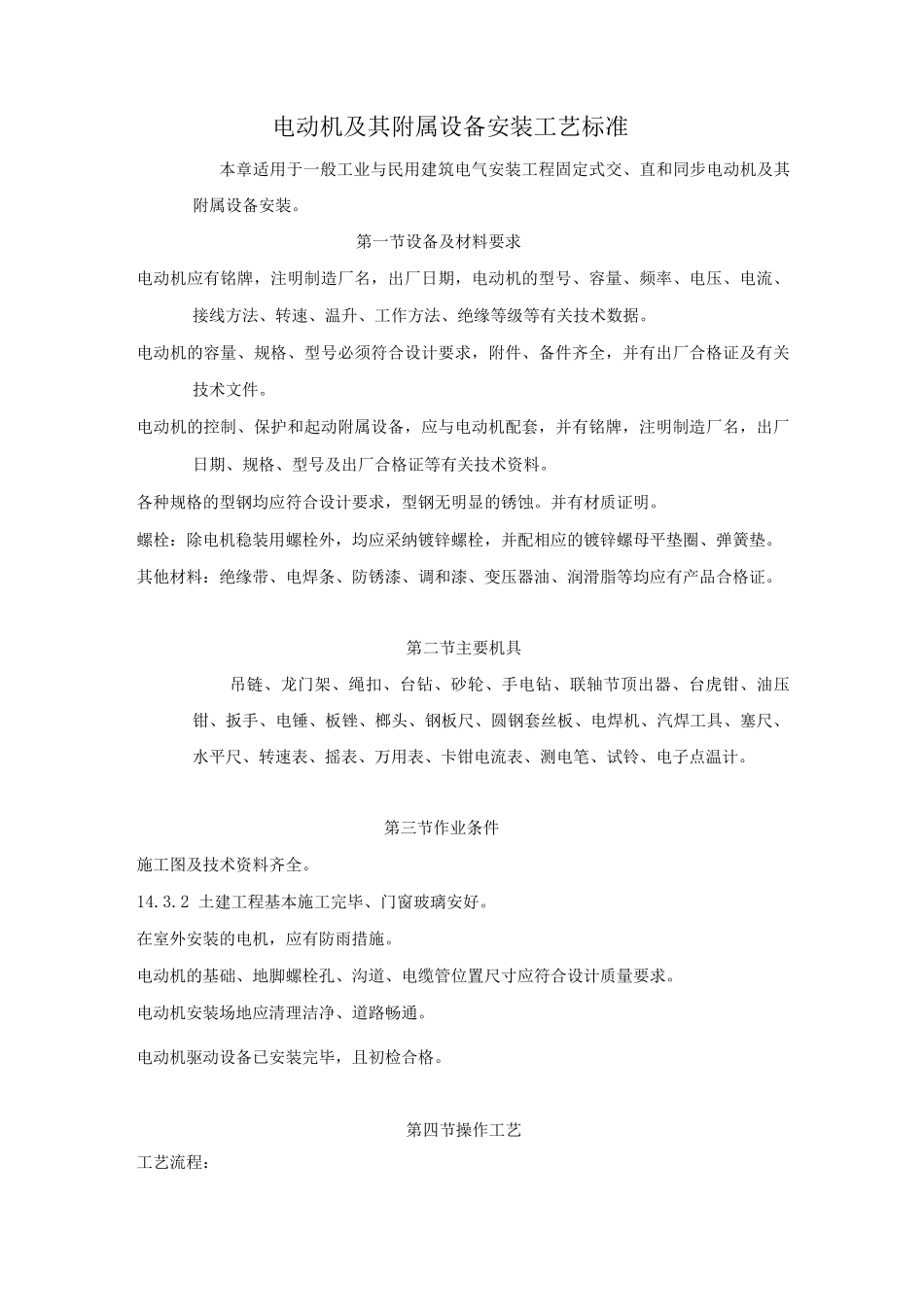

电动机及其附属设备安装工艺标准

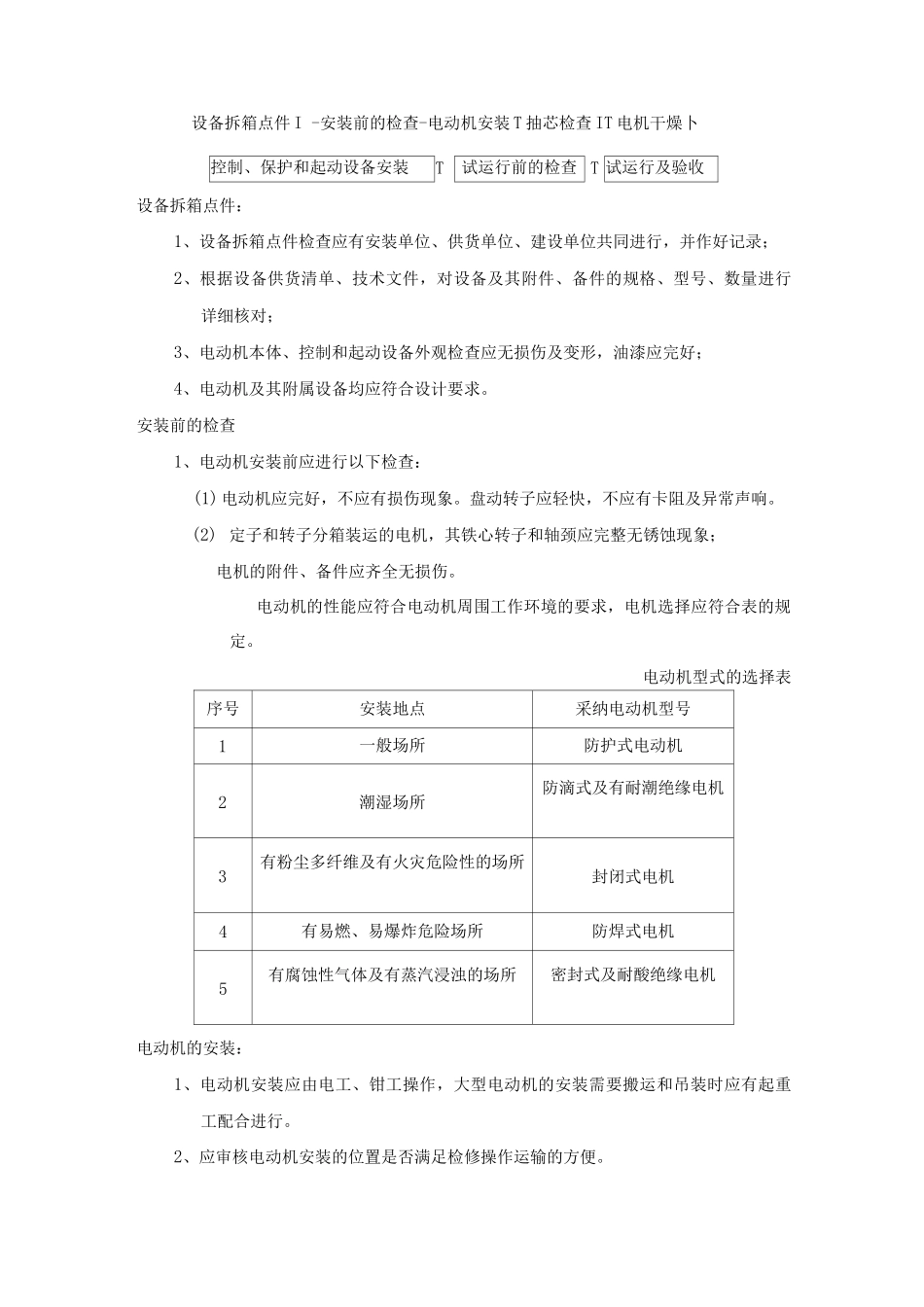

电动机及其附属设备安装工艺标准本章适用于一般工业与民用建筑电气安装工程固定式交、直和同步电动机及其附属设备安装。第一节设备及材料要求电动机应有铭牌，注明制造厂名，出厂日期，电动机的型号、容量、频率、电压、电流、接线方法、转速、温升、工作方法、绝缘等级等有关技术数据。电动机的容量、规格、型号必须符合设计要求，附件、备件齐全，并有出厂合格证及有关技术文件。电动机的控制、保护和起动附属设备，应与电动机配套，并有铭牌，注明制造厂名，出厂日期、规格、型号及出厂合格证等有关技术资料。各种规格的型钢均应符合设计要求，型钢无明显的锈蚀。并有材质证明。螺栓：除电机稳装用螺栓外，均应采纳镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑脂等均应有产品合格证。第二节主要机具吊链、龙门架、绳扣、台钻、砂轮、手电钻、联轴节顶出器、台虎钳、油压钳、扳手、电锤、板锉、榔头、钢板尺、圆钢套丝板、电焊机、汽焊工具、塞尺、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计。第三节作业条件施工图及技术资料齐全。14.3.2 土建工程基本施工完毕、门窗玻璃安好。在室外安装的电机，应有防雨措施。电动机的基础、地脚螺栓孔、沟道、电缆管位置尺寸应符合设计质量要求。电动机安装场地应清理洁净、道路畅通。电动机驱动设备已安装完毕，且初检合格。第四节操作工艺工艺流程：设备拆箱点件 I -安装前的检查-电动机安装 T 抽芯检查 IT 电机干燥卜控制、保护和起动设备安装T试运行前的检查 T 试运行及验收设备拆箱点件：1、设备拆箱点件检查应有安装单位、供货单位、建设单位共同进行，并作好记录；2、根据设备供货清单、技术文件，对设备及其附件、备件的规格、型号、数量进行详细核对；3、电动机本体、控制和起动设备外观检查应无损伤及变形，油漆应完好；4、电动机及其附属设备均应符合设计要求。安装前的检查1、电动机安装前应进行以下检查：(1) 电动机应完好，不应有损伤现象。盘动转子应轻快，不应有卡阻及异常声响。(2) 定子和转子分箱装运的电机，其铁心转子和轴颈应完整无锈蚀现象；电机的附件、备件应齐全无损伤。电动机的性能应符合电动机周围工作环境的要求，电机选择应符合表的规定。电动机型式的选择表序号安装地点采纳电动机型号1一般场所防护式电动机2潮湿场所防滴式及有耐潮绝缘电机3有粉尘多纤维及有火灾危险性的...
