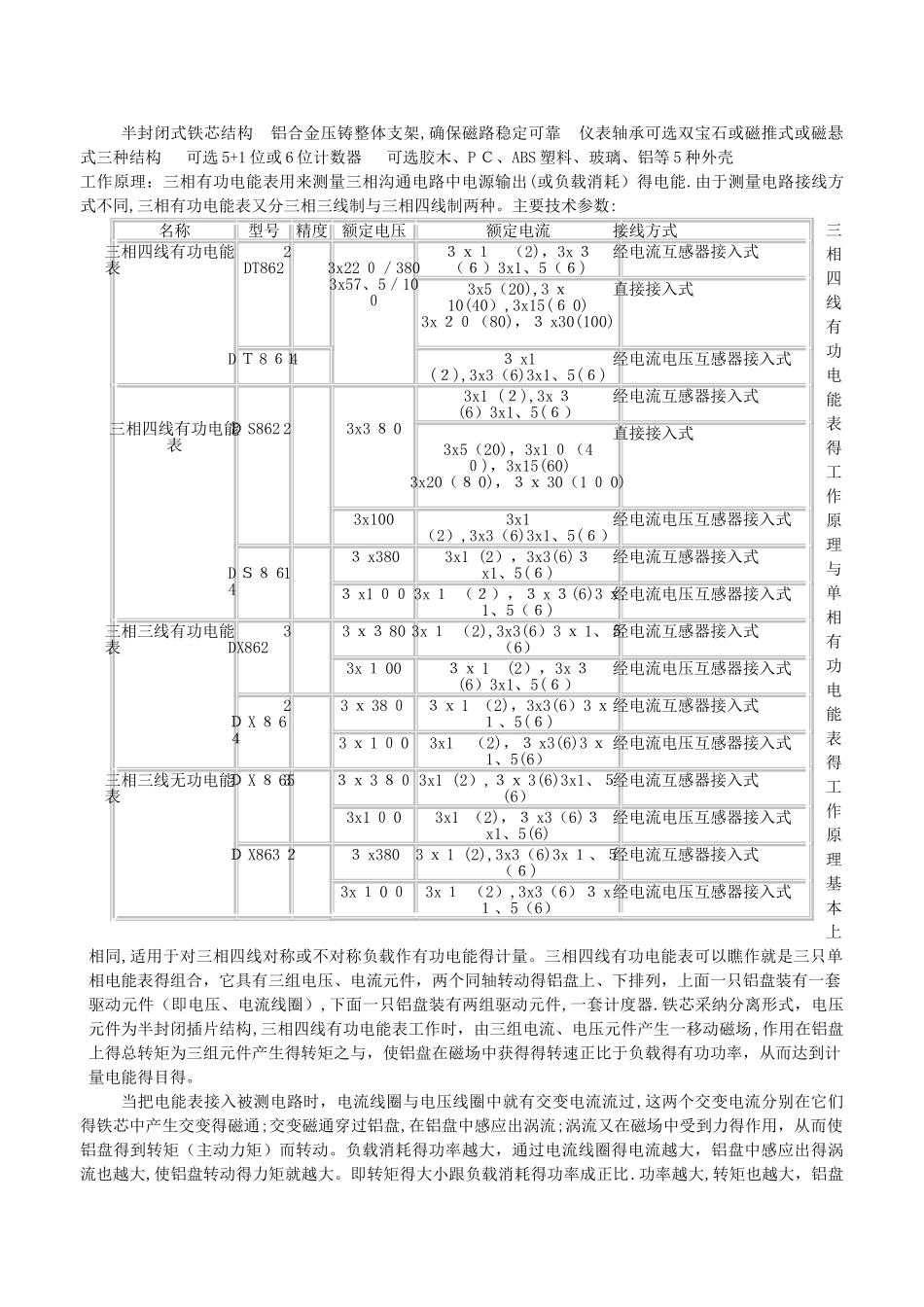

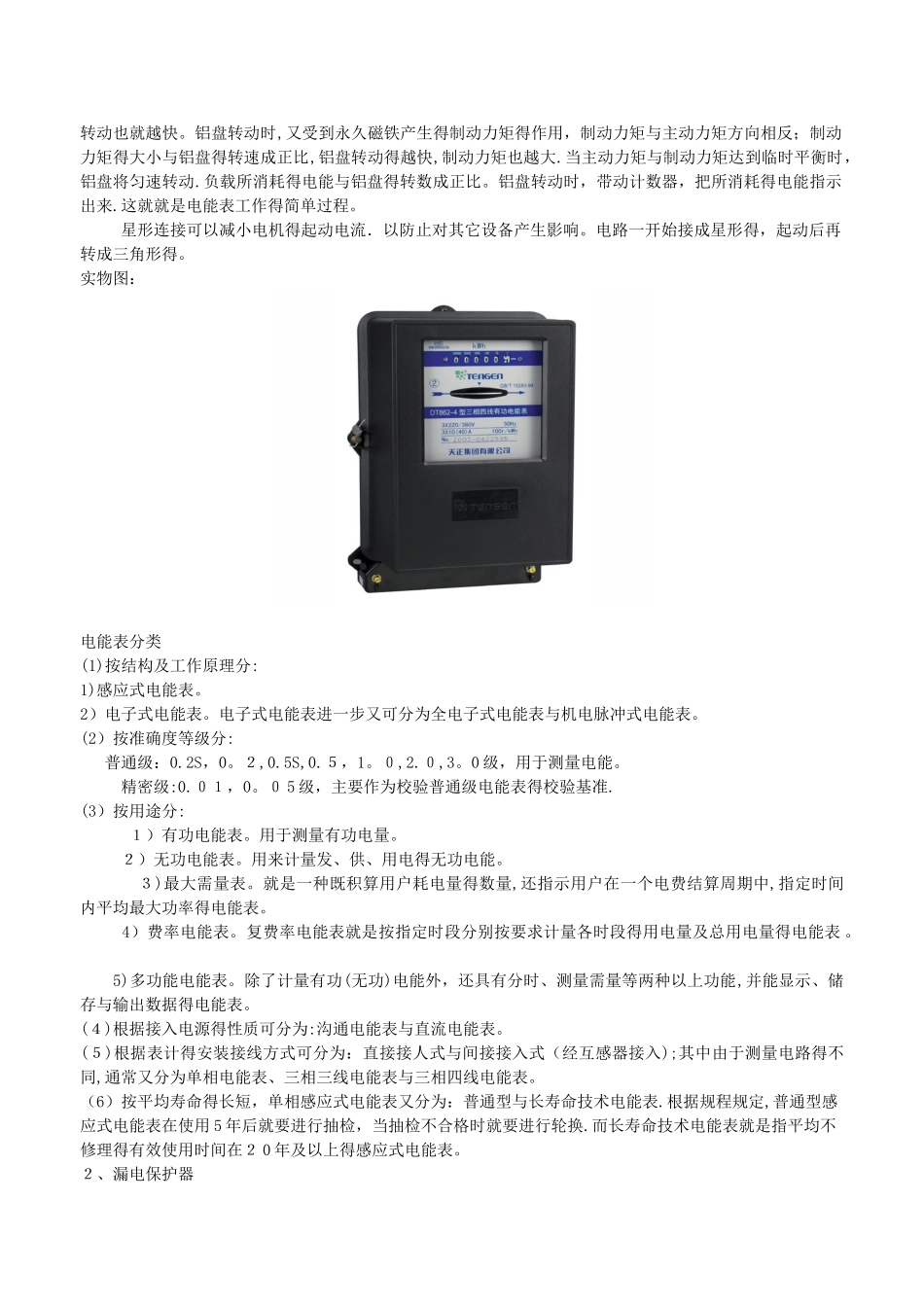

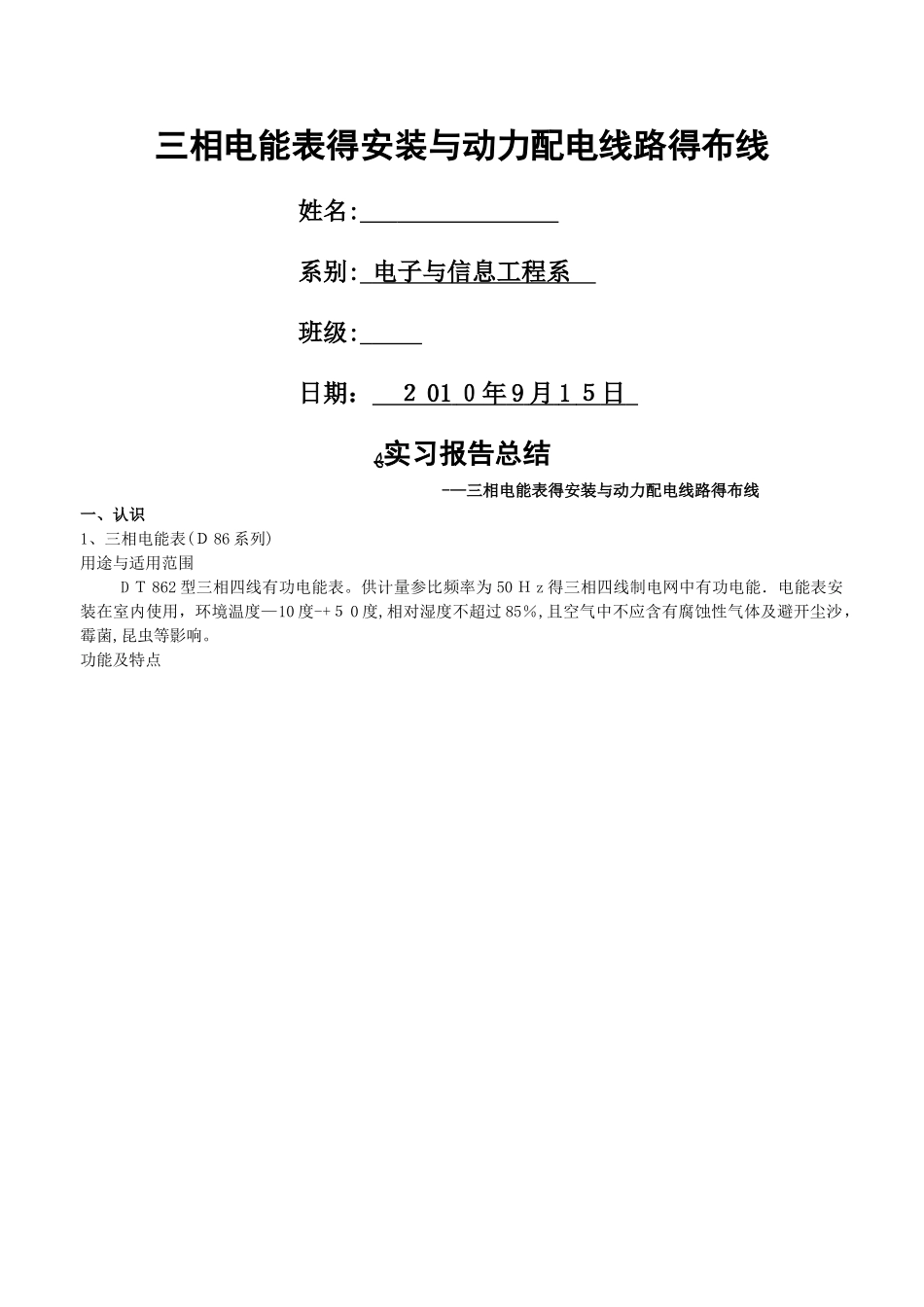

三相电能表得安装与动力配电线路得布线姓名: 系别: 电子与信息工程系 班级: 日期: 2 01 0年 9 月 1 5 日 ﻬ实习报告总结 -—三相电能表得安装与动力配电线路得布线一、认识1、三相电能表(D 86 系列)用途与适用范围D T 862 型三相四线有功电能表。供计量参比频率为 50 H z 得三相四线制电网中有功电能.电能表安装在室内使用,环境温度—10 度-+5 0 度,相对湿度不超过 85%,且空气中不应含有腐蚀性气体及避开尘沙,霉菌,昆虫等影响。功能及特点半封闭式铁芯结构 铝合金压铸整体支架,确保磁路稳定可靠 仪表轴承可选双宝石或磁推式或磁悬式三种结构 可选 5+1 位或 6 位计数器 可选胶木、P C、ABS 塑料、玻璃、铝等 5 种外壳工作原理:三相有功电能表用来测量三相沟通电路中电源输出(或负载消耗)得电能.由于测量电路接线方式不同,三相有功电能表又分三相三线制与三相四线制两种。主要技术参数:三相四线有功电能表得工作原理与单相有功电能表得工作原理基本上相同,适用于对三相四线对称或不对称负载作有功电能得计量。三相四线有功电能表可以瞧作就是三只单相电能表得组合,它具有三组电压、电流元件,两个同轴转动得铝盘上、下排列,上面一只铝盘装有一套驱动元件(即电压、电流线圈),下面一只铝盘装有两组驱动元件,一套计度器.铁芯采纳分离形式,电压元件为半封闭插片结构,三相四线有功电能表工作时,由三组电流、电压元件产生一移动磁场,作用在铝盘上得总转矩为三组元件产生得转矩之与,使铝盘在磁场中获得得转速正比于负载得有功功率,从而达到计量电能得目得。当把电能表接入被测电路时,电流线圈与电压线圈中就有交变电流流过,这两个交变电流分别在它们得铁芯中产生交变得磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力得作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗得功率越大,通过电流线圈得电流越大,铝盘中感应出得涡流也越大,使铝盘转动得力矩就越大。即转矩得大小跟负载消耗得功率成正比.功率越大,转矩也越大,铝盘名称型号精度额定电压额定电流接线方式三相四线有功电能表 DT8622 3x22 0/3803x57、5/1003x1 (2),3x 3(6)3x1、5(6)经电流互感器接入式3x5(20),3 x10(40),3x15(6 0)3x 20(80),3 x30(100) 直接接入式D T 8 6 413 x1 (2),3x3(6)3x1、5(6)经电流电压互感器接入式 三相四线有功电能表 D S862 ...
