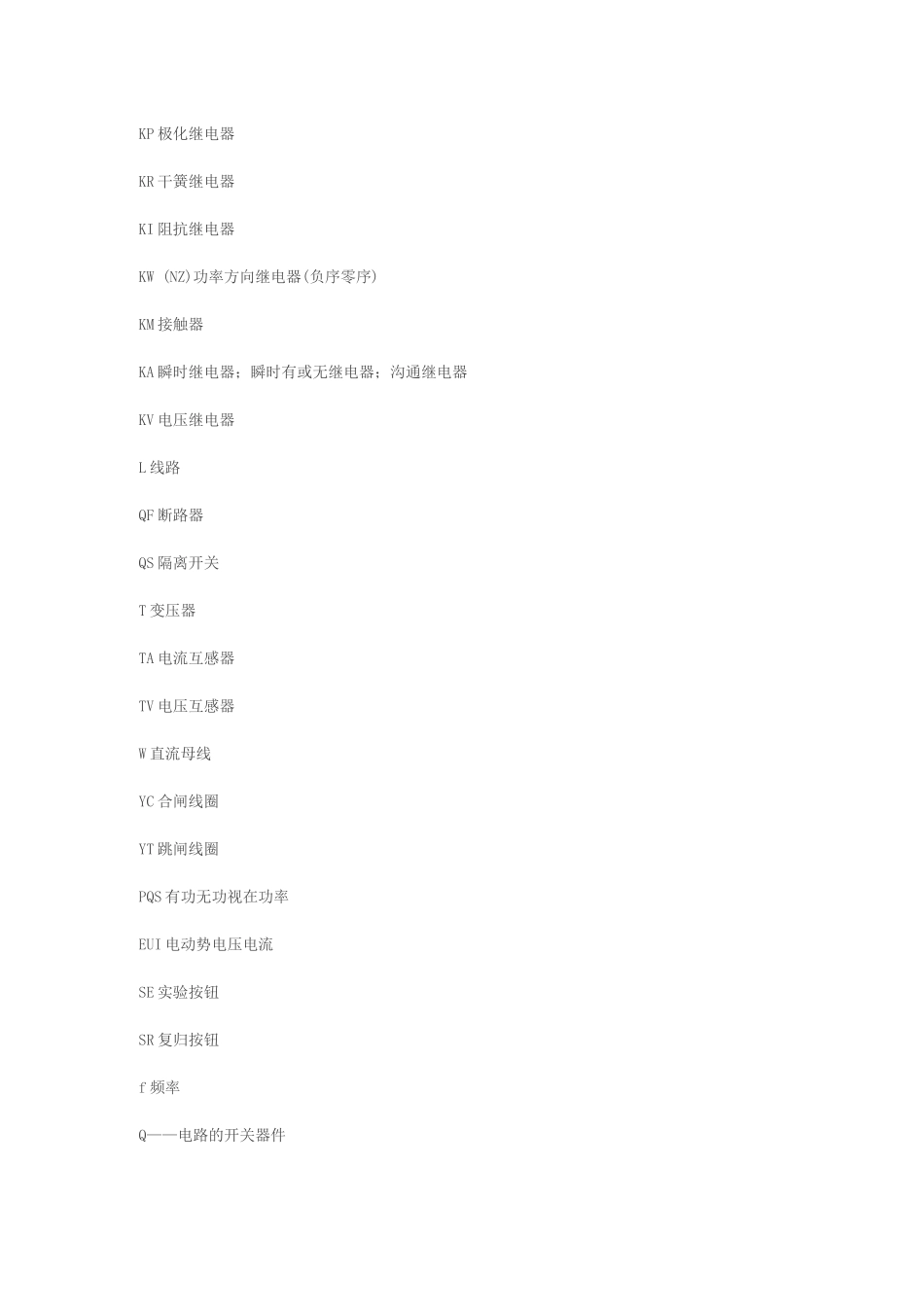

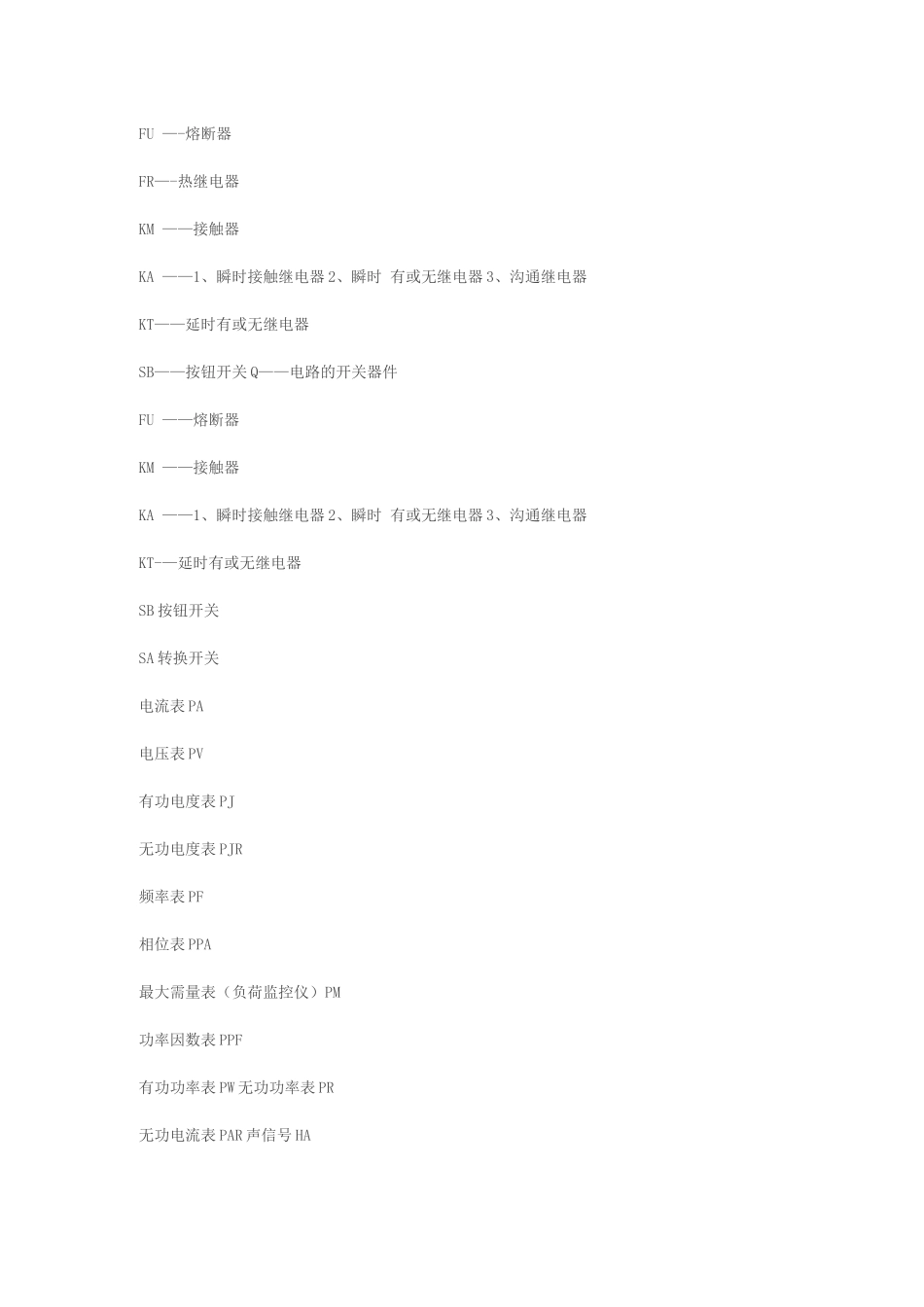

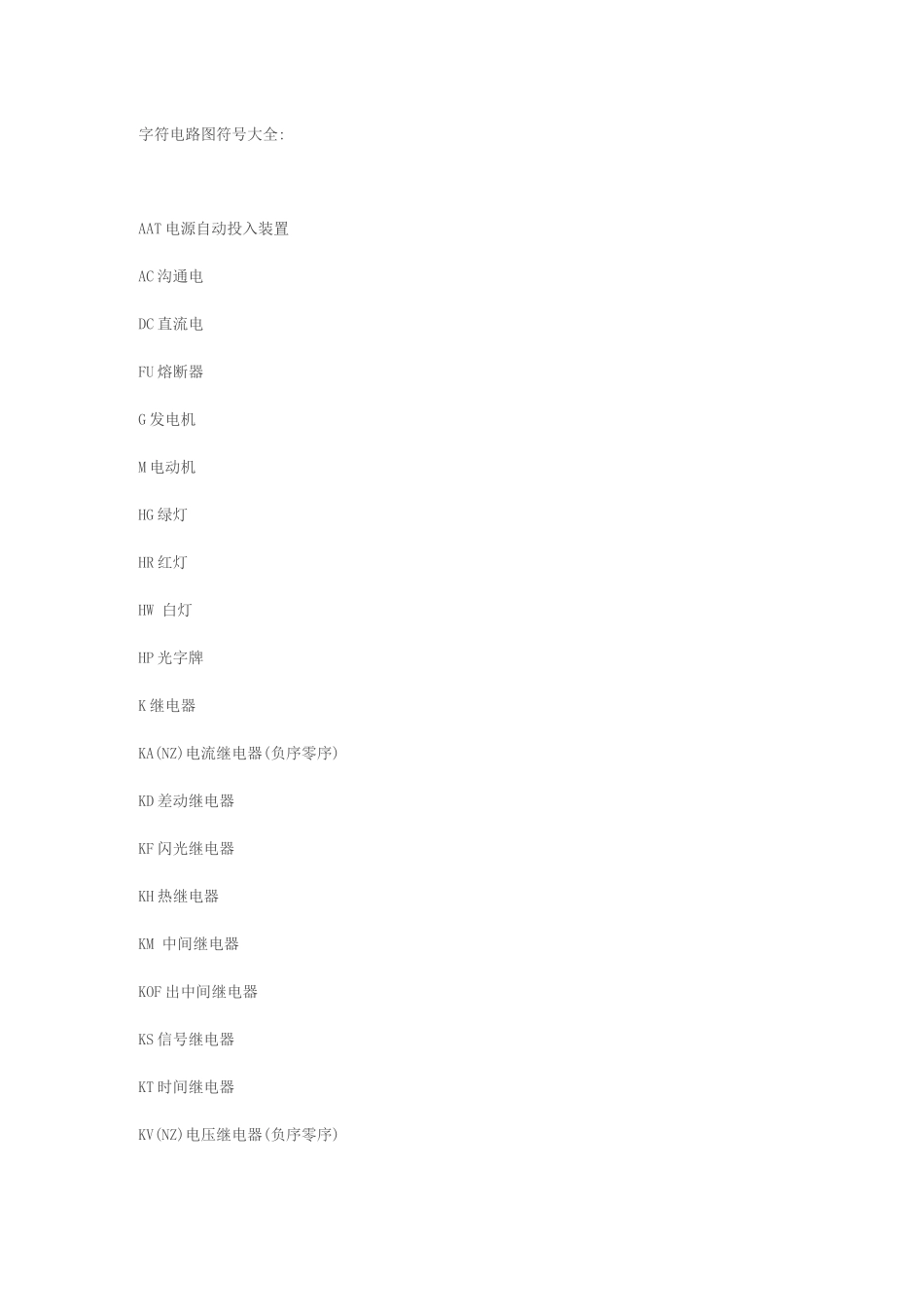

字符电路图符号大全:AAT 电源自动投入装置AC 沟通电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ)电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出中间继电器KS 信号继电器KT 时间继电器KV(NZ)电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW (NZ)功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；沟通继电器KV 电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU —-熔断器FR—-热继电器KM ——接触器KA ——1、瞬时接触继电器 2、瞬时 有或无继电器 3、沟通继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU ——熔断器KM ——接触器KA ——1、瞬时接触继电器 2、瞬时 有或无继电器 3、沟通继电器KT-—延时有或无继电器SB 按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪）PM功率因数表 PPF有功功率表 PW 无功功率表 PR无功电流表 PAR 声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式（馈电）母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT 合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ 接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC 电动阀 YM...
