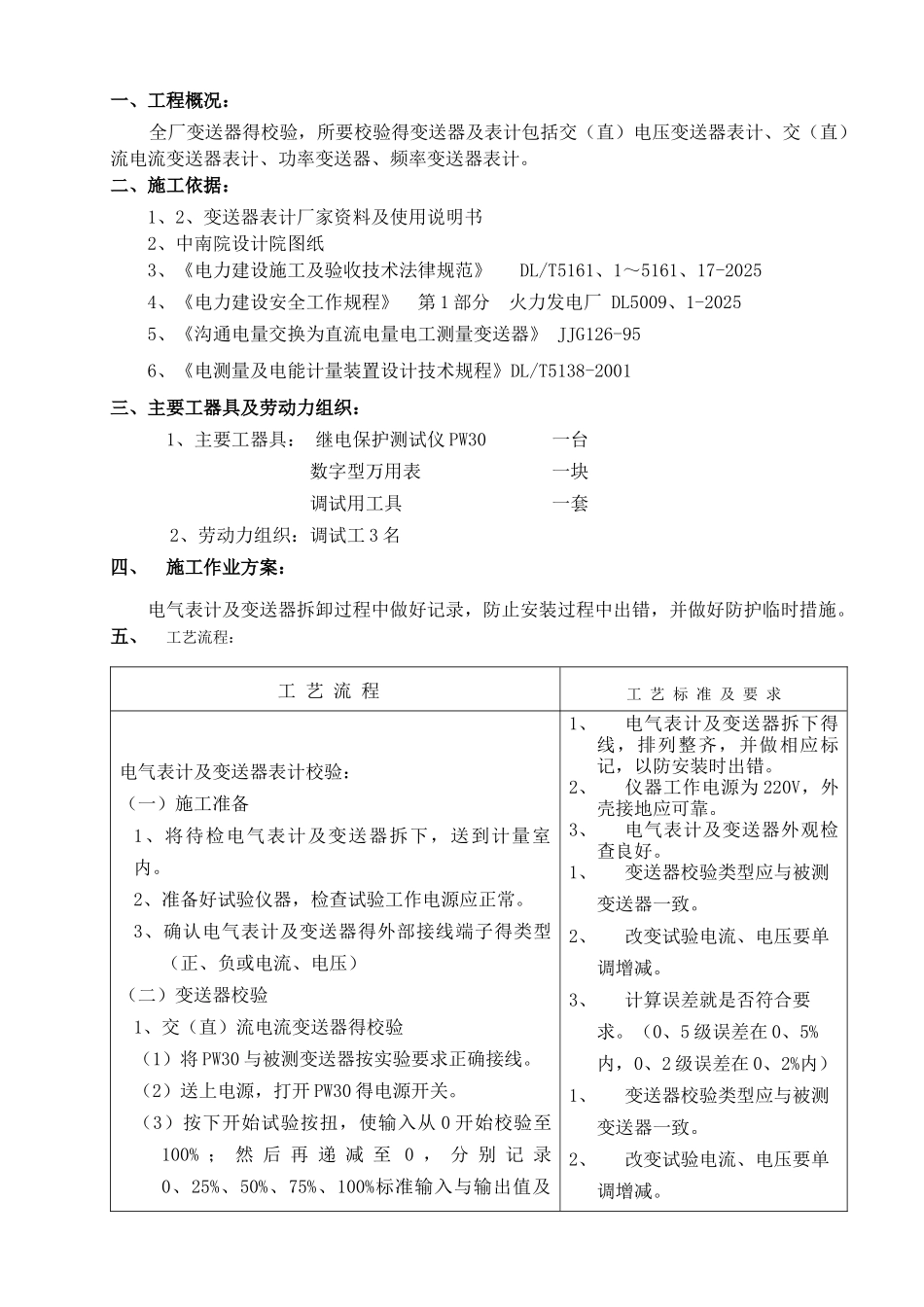

一、工程概况：全厂变送器得校验，所要校验得变送器及表计包括交（直）电压变送器表计、交（直）流电流变送器表计、功率变送器、频率变送器表计
二、施工依据：1、2、变送器表计厂家资料及使用说明书 2、中南院设计院图纸 3、《电力建设施工及验收技术法律规范》 DL/T5161、1～5161、17-20254、《电力建设安全工作规程》 第 1 部分 火力发电厂 DL5009、1-20255、《沟通电量交换为直流电量电工测量变送器》 JJG126-956、《电测量及电能计量装置设计技术规程》DL/T5138-2001三、主要工器具及劳动力组织：1、主要工器具： 继电保护测试仪 PW30 一台 数字型万用表 一块 调试用工具 一套2、劳动力组织：调试工 3 名四、施工作业方案：电气表计及变送器拆卸过程中做好记录，防止安装过程中出错，并做好防护临时措施
五、工艺流程： 工 艺 流 程工 艺 标 准 及 要 求电气表计及变送器表计校验：（一）施工准备1、将待检电气表计及变送器拆下，送到计量室内
2、准备好试验仪器，检查试验工作电源应正常
3、确认电气表计及变送器得外部接线端子得类型（正、负或电流、电压）（二）变送器校验1、交（直）流电流变送器得校验（1）将 PW30 与被测变送器按实验要求正确接线
（2）送上电源，打开 PW30 得电源开关
（3）按下开始试验按扭，使输入从 0 开始校验至100% ； 然 后 再 递 减 至 0 ， 分 别 记 录0、25%、50%、75%、100%标准输入与输出值及1、电气表计及变送器拆下得线，排列整齐，并做相应标记，以防安装时出错
2、仪器工作电源为 220V，外壳接地应可靠
3、电气表计及变送器外观检查良好
1、变送器校验类型应与被测变送器一致
2、改变试验电流、电压要单调增减
3、计算误差就是否符合要求
（0、5 级误差在 0、5%内，0、2 级误差
