电气设备接零、接地管理规定

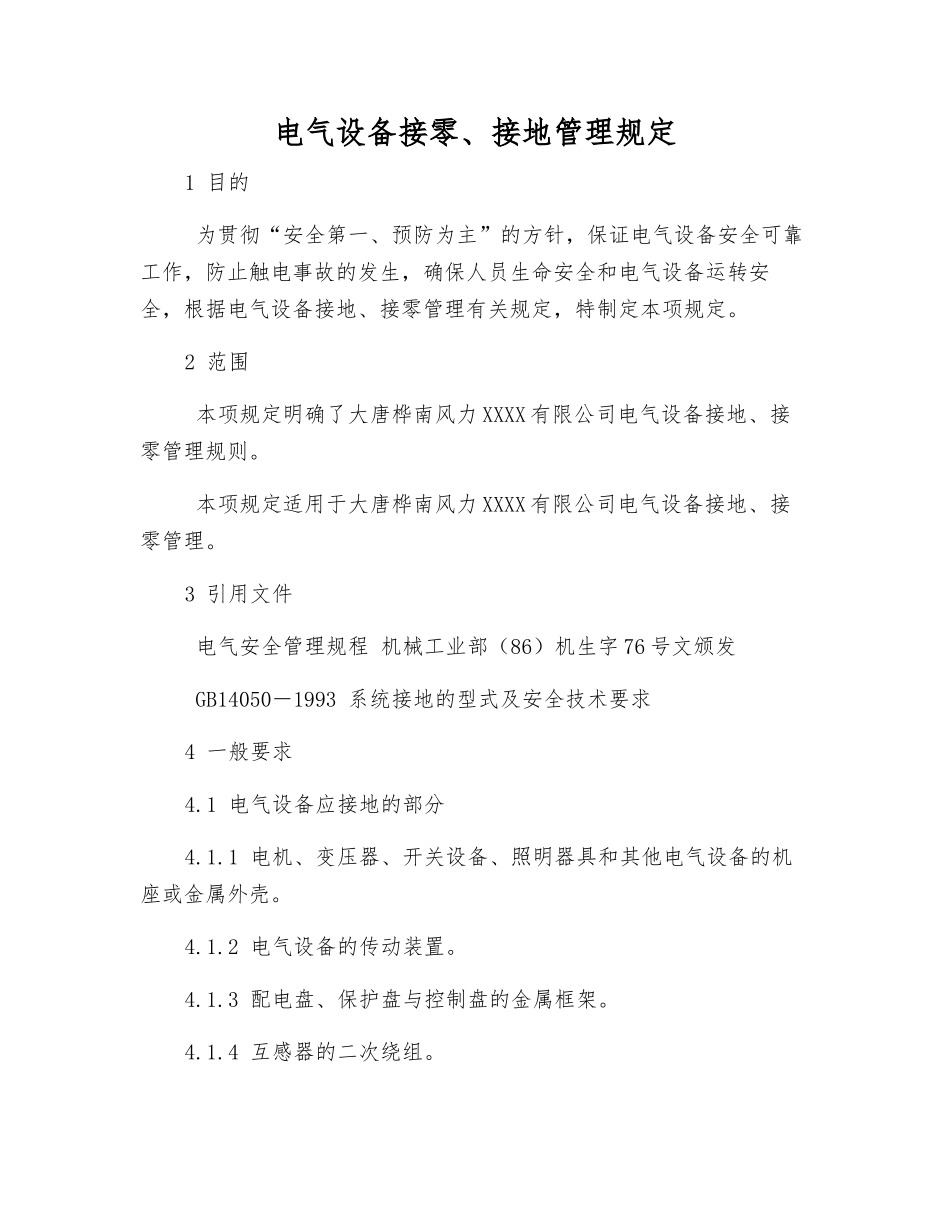

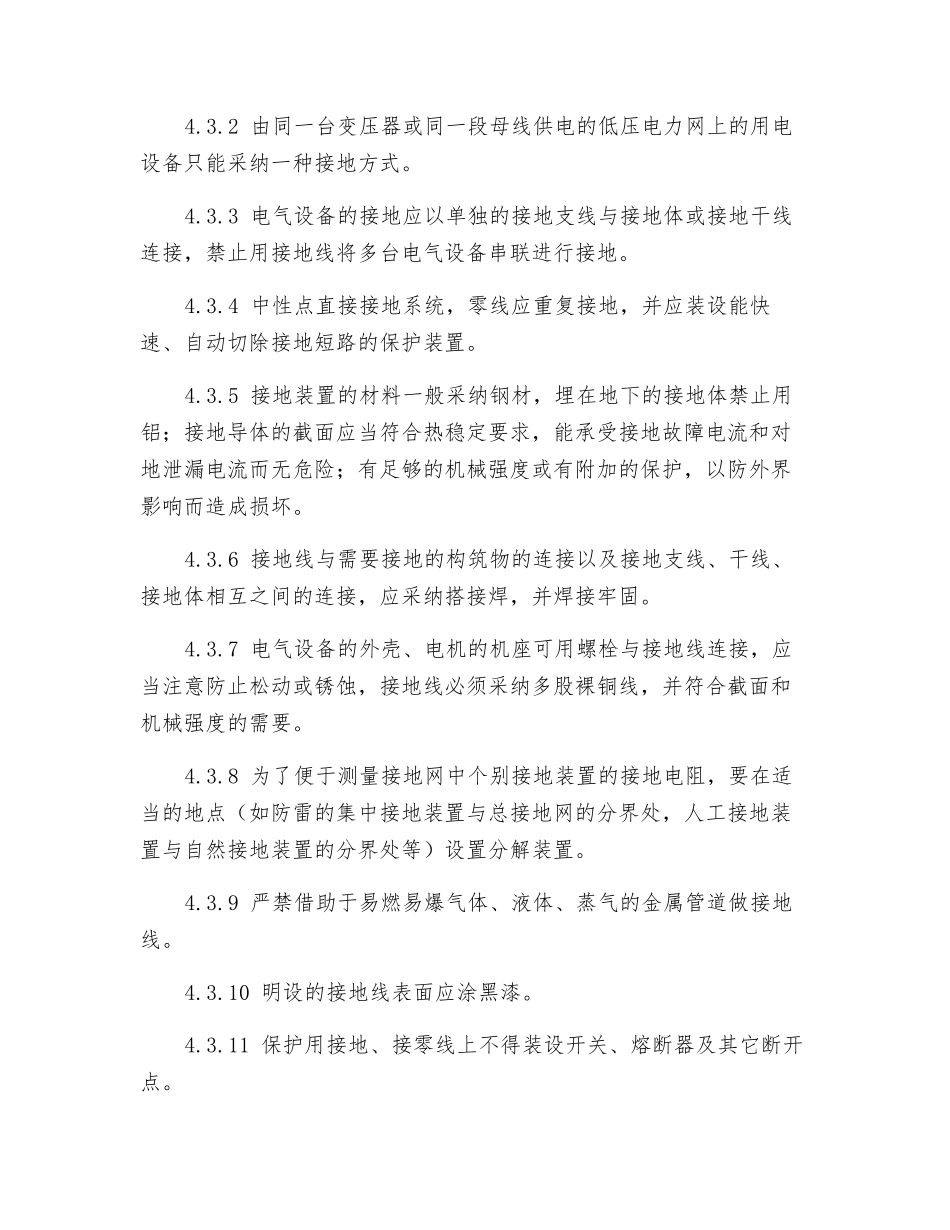

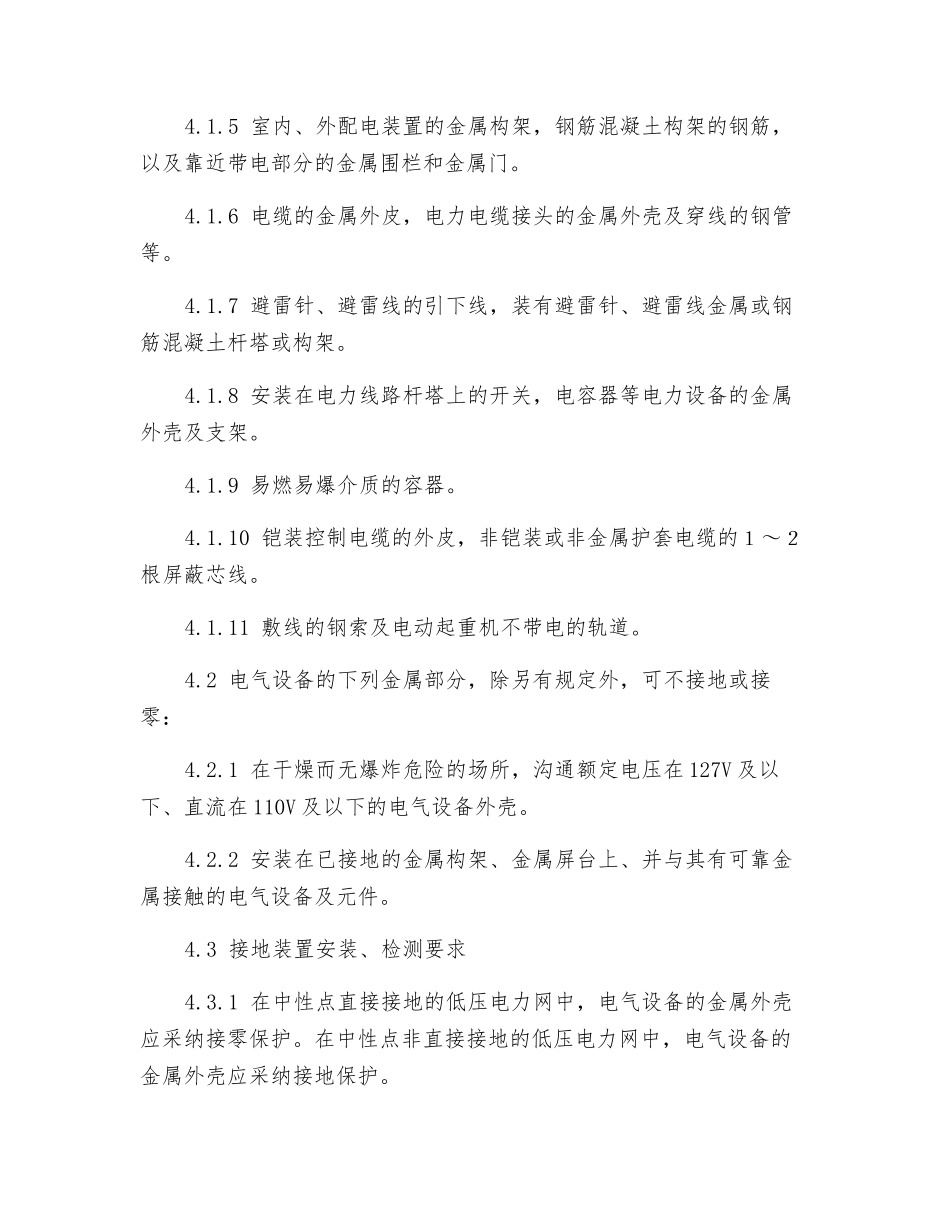

电气设备接零、接地管理规定1 目的 为贯彻“安全第一、预防为主”的方针，保证电气设备安全可靠工作，防止触电事故的发生，确保人员生命安全和电气设备运转安全，根据电气设备接地、接零管理有关规定，特制定本项规定。2 范围 本项规定明确了大唐桦南风力 XXXX 有限公司电气设备接地、接零管理规则。 本项规定适用于大唐桦南风力 XXXX 有限公司电气设备接地、接零管理。3 引用文件 电气安全管理规程 机械工业部（86）机生字 76 号文颁发 GB14050－1993 系统接地的型式及安全技术要求4 一般要求 4.1 电气设备应接地的部分4.1.1 电机、变压器、开关设备、照明器具和其他电气设备的机座或金属外壳。4.1.2 电气设备的传动装置。4.1.3 配电盘、保护盘与控制盘的金属框架。4.1.4 互感器的二次绕组。4.1.5 室内、外配电装置的金属构架，钢筋混凝土构架的钢筋，以及靠近带电部分的金属围栏和金属门。4.1.6 电缆的金属外皮，电力电缆接头的金属外壳及穿线的钢管等。4.1.7 避雷针、避雷线的引下线，装有避雷针、避雷线金属或钢筋混凝土杆塔或构架。4.1.8 安装在电力线路杆塔上的开关，电容器等电力设备的金属外壳及支架。4.1.9 易燃易爆介质的容器。4.1.10 铠装控制电缆的外皮，非铠装或非金属护套电缆的１～２根屏蔽芯线。4.1.11 敷线的钢索及电动起重机不带电的轨道。4.2 电气设备的下列金属部分，除另有规定外，可不接地或接零：4.2.1 在干燥而无爆炸危险的场所，沟通额定电压在 127V 及以下、直流在 110V 及以下的电气设备外壳。4.2.2 安装在已接地的金属构架、金属屏台上、并与其有可靠金属接触的电气设备及元件。4.3 接地装置安装、检测要求4.3.1 在中性点直接接地的低压电力网中，电气设备的金属外壳应采纳接零保护。在中性点非直接接地的低压电力网中，电气设备的金属外壳应采纳接地保护。4.3.2 由同一台变压器或同一段母线供电的低压电力网上的用电设备只能采纳一种接地方式。4.3.3 电气设备的接地应以单独的接地支线与接地体或接地干线连接，禁止用接地线将多台电气设备串联进行接地。4.3.4 中性点直接接地系统，零线应重复接地，并应装设能快速、自动切除接地短路的保护装置。4.3.5 接地装置的材料一般采纳钢材，埋在地下的接地体禁止用铝；接地导体的截面应当符合热稳定要求，能承受接地故障电流和对地泄漏电流而无危险；有足够的机械强度或有附加的保护，以防外界影响而造成损坏。4.3.6 接地线与需...
