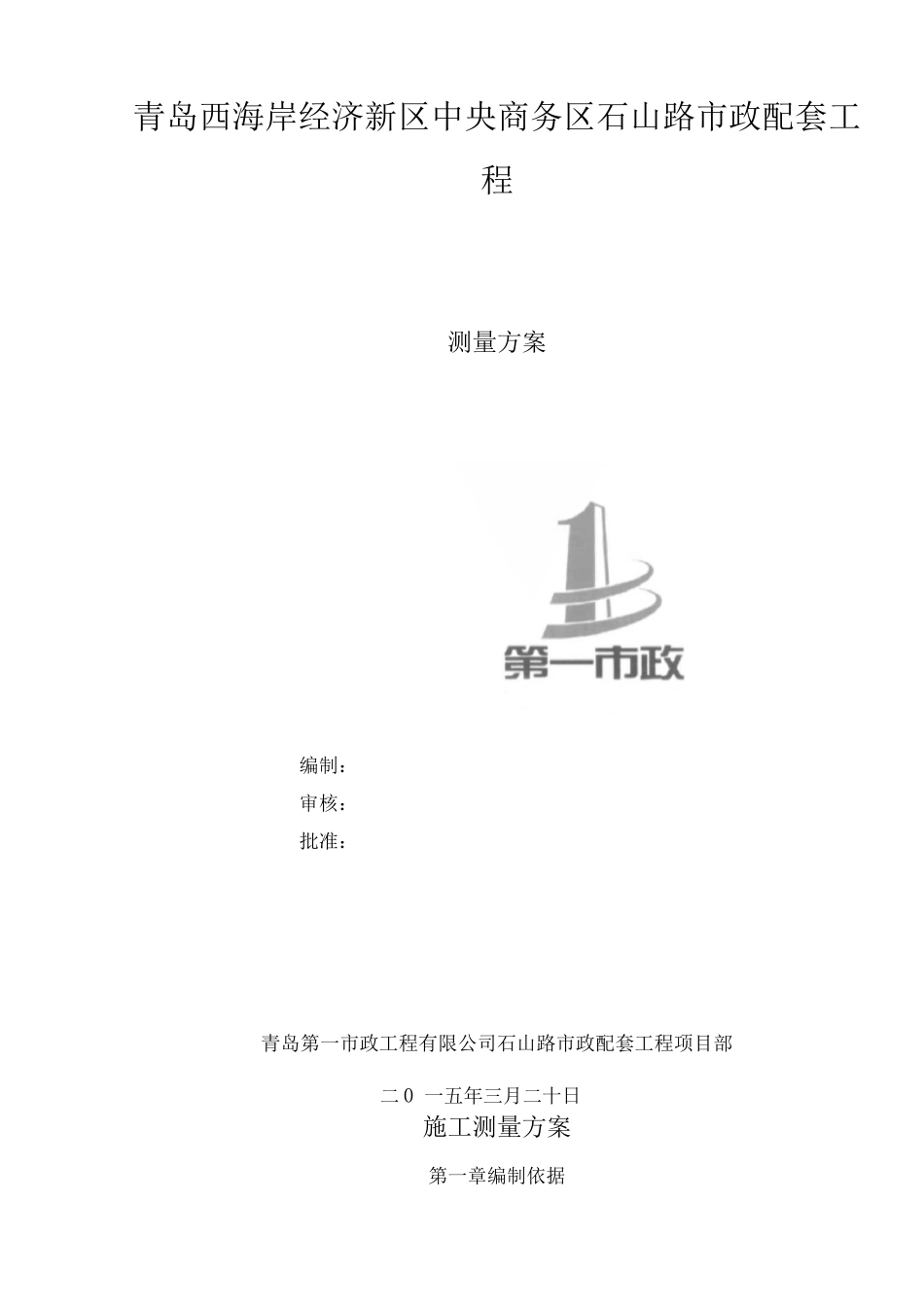

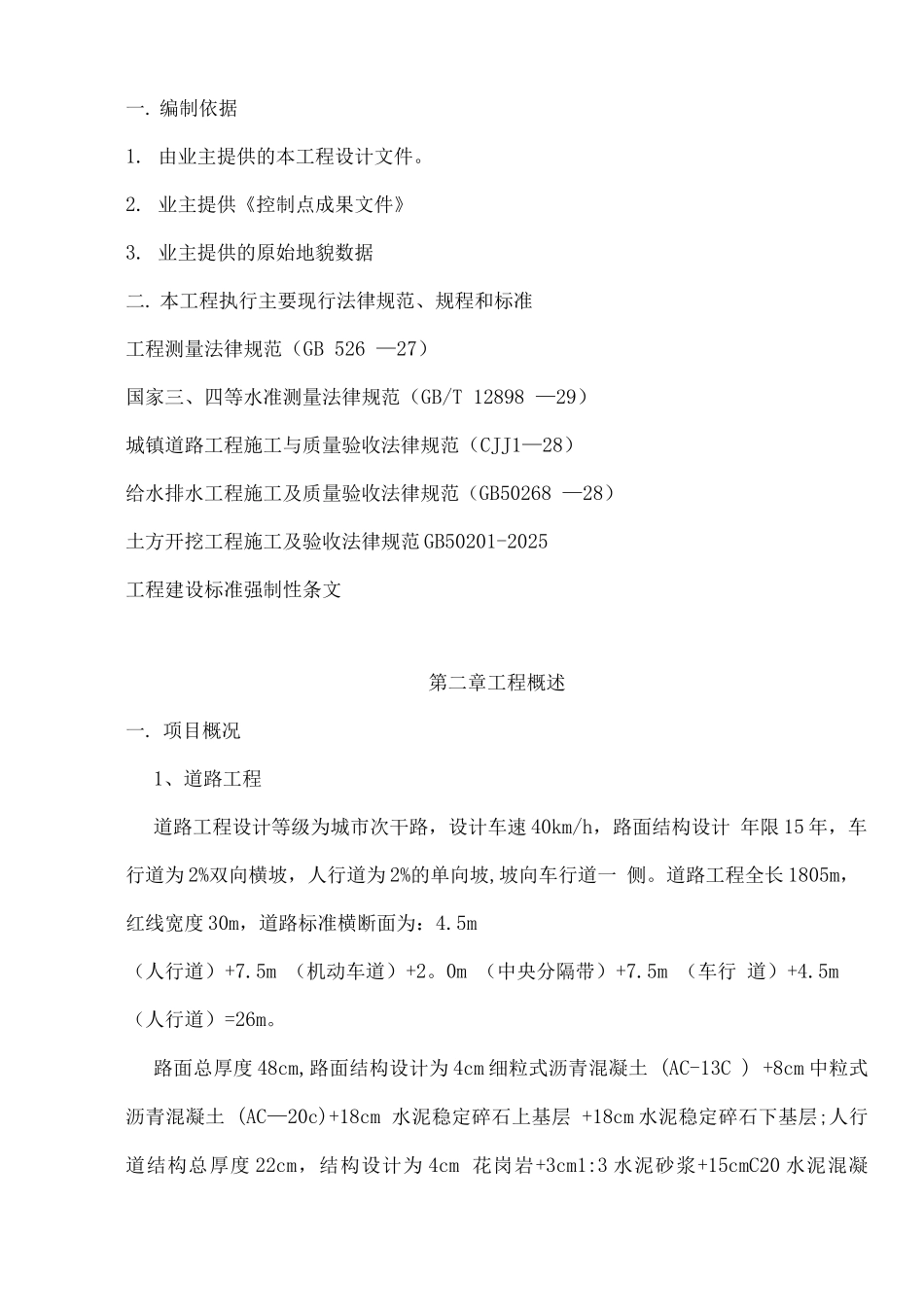

青岛西海岸经济新区中央商务区石山路市政配套工程测量方案编制：审核：批准：青岛第一市政工程有限公司石山路市政配套工程项目部二 0 一五年三月二十日施工测量方案第一章编制依据一. 编制依据1. 由业主提供的本工程设计文件。2. 业主提供《控制点成果文件》3. 业主提供的原始地貌数据二. 本工程执行主要现行法律规范、规程和标准工程测量法律规范（GB 526 —27）国家三、四等水准测量法律规范（GB/T 12898 —29）城镇道路工程施工与质量验收法律规范（CJJ1—28）给水排水工程施工及质量验收法律规范（GB50268 —28）土方开挖工程施工及验收法律规范 GB50201-2025工程建设标准强制性条文第二章工程概述一. 项目概况1、道路工程道路工程设计等级为城市次干路，设计车速 40km/h，路面结构设计 年限 15 年，车行道为 2%双向横坡，人行道为 2%的单向坡,坡向车行道一 侧。道路工程全长 1805m，红线宽度 30m，道路标准横断面为：4.5m（人行道）+7.5m （机动车道）+2。0m （中央分隔带）+7.5m （车行 道）+4.5m （人行道）=26m。路面总厚度 48cm,路面结构设计为 4cm 细粒式沥青混凝土 (AC-13C ) +8cm 中粒式沥青混凝土 (AC—20c)+18cm 水泥稳定碎石上基层 +18cm 水泥稳定碎石下基层;人行道结构总厚度 22cm，结构设计为 4cm 花岗岩+3cm1:3 水泥砂浆+15cmC20 水泥混凝土。2、排水工程本工程是石山路排水工程，设计在滨海大道至薛泰路段西侧人行道下 设置 DN3 污水管道，在薛泰路至前湾港路东侧绿化带下设 DN3 — DN4 污水管道。在道路两侧人行道下设置 DN4 —2。5*1.8m 雨 水管渠，主要解决道路两侧路面及地块地面雨水排除需求。3、给水及中水工程本路段设计 DN3 给水主管道长约 1714m,设置在道路东侧,分为高 压区和低压区两个给水系统，低压区系统难接滨海大道现状 DN6 给水 管,北接灵海路南侧规划 DN3 给水管，高压区系统南接灵海路北侧规 划 DN2 给水管，北接前湾港路规划 DN4 给水管，管道沿线设置阀 门井、排气阀井、排泥阀井及地上式消火栓等设施。本路段设计 DN2 中水管线，位于道路西侧绿化带下，南接薛馆路 薛馆路现状 DN3中水预留管，北接前湾港路设计 DN3 中水预留管， 管道沿线设置阀门井、排气阀井、排泥阀井等设施。第三章测量部署一.测量人员组织机构项目部组建以总工技术负责人)为总负责人，专业测量工程师为负责 人，各施工队成立现场测量小组的管理模式，...
