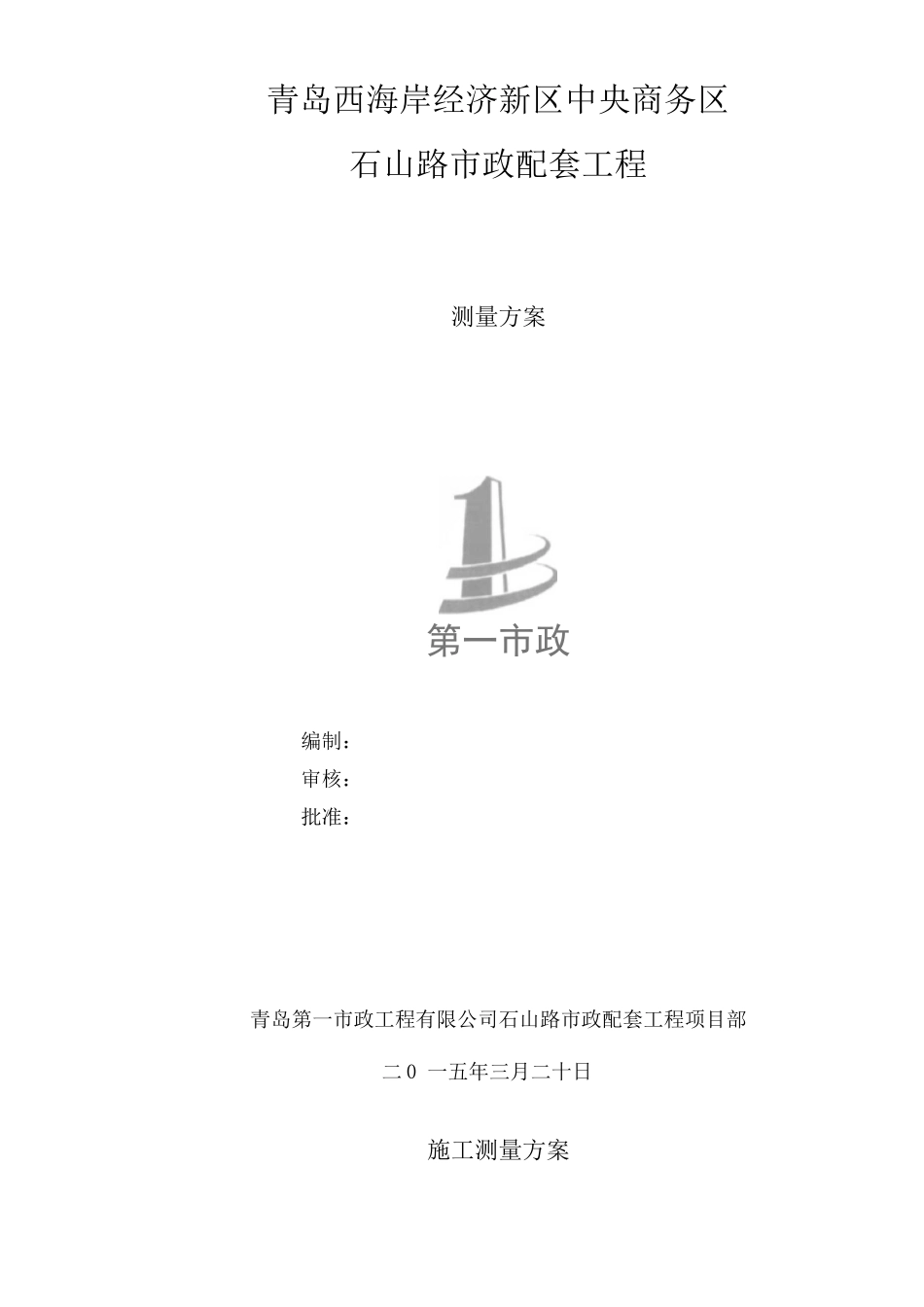

青岛西海岸经济新区中央商务区石山路市政配套工程测量方案第一市政编制：审核：批准：青岛第一市政工程有限公司石山路市政配套工程项目部二 0 一五年三月二十日施工测量方案第一章编制依据一.编制依据1. 由业主提供的本工程设计文件。2. 业主提供《控制点成果文件》3. 业主提供的原始地貌数据二. 本工程执行主要现行法律规范、规程和标准工程测量法律规范（GB 526 —27）国家三、四等水准测量法律规范（GB/T 12898 —29）城镇道路工程施工与质量验收法律规范（CJJ1-28）给水排水工程施工及质量验收法律规范（GB50268 —28）土方开挖工程施工及验收法律规范 GB50201 —2025工程建设标准强制性条文第二章工程概述一. 项目概况1、道路工程道路工程设计等级为城市次干路，设计车速 40km/h,路面结构设计年 限 15年，车行道为 2%双向横坡，人行道为 2%的单向坡，坡向车行道一侧. 道路工程全长 1805m，红线宽度 30m，道路标准横断面为：4.5m（人行 道）+7。5m （机动车道）+2。0m（中央分隔带）+7.5m （车行道）+4。 5m （人行道）=26m。路面总厚度 48cm，路面结构设计为 4cm 细粒式沥青混凝土（AC-13C）+8cm 中粒式沥青混凝土（AC-20c）+18cm 水泥稳定碎石 上基层+18cm水泥稳定碎石下基层;人行道结构总厚度 22cm,结构设计 为 4cm 花岗岩+3cm1:3 水泥砂浆+15cmC20 水泥混凝土。2、排水工程本工程是石山路排水工程,设计在滨海大道至薛泰路段西侧人行道下 设置 DN3污水管道，在薛泰路至前湾港路东侧绿化带下设 DN3-DN4 污水管道。在道路两侧人行道下设置 DN4 —2.5*1。8m 雨水管渠，主要解决道路两侧路面及地块地面雨水排除需求.3、给水及中水工程本路段设计 DN3 给水主管道长约 1714m，设置在道路东侧，分为 高压区和低压区两个给水系统，低压区系统难接滨海大道现状 DN6 给 水管，北接灵海路南侧规划 DN3 给水管，高压区系统南接灵海路北侧 规划 DN2 给水管，北接前湾港路规划DN4 给水管，管道沿线设置 阀门井、排气阀井、排泥阀井及地上式消火栓等设施。本路段设计 DN2 中水管线，位于道路西侧绿化带下,南接薛馆路薛 馆路现状DN3 中水预留管，北接前湾港路设计 DN3 中水预留管， 管道沿线设置阀门井、排气阀井、排泥阀井等设施。第三章测量部署一.测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负 责人，各施工队成立现场测量小组的管理模式，用来保...
