矿山测量实习报告

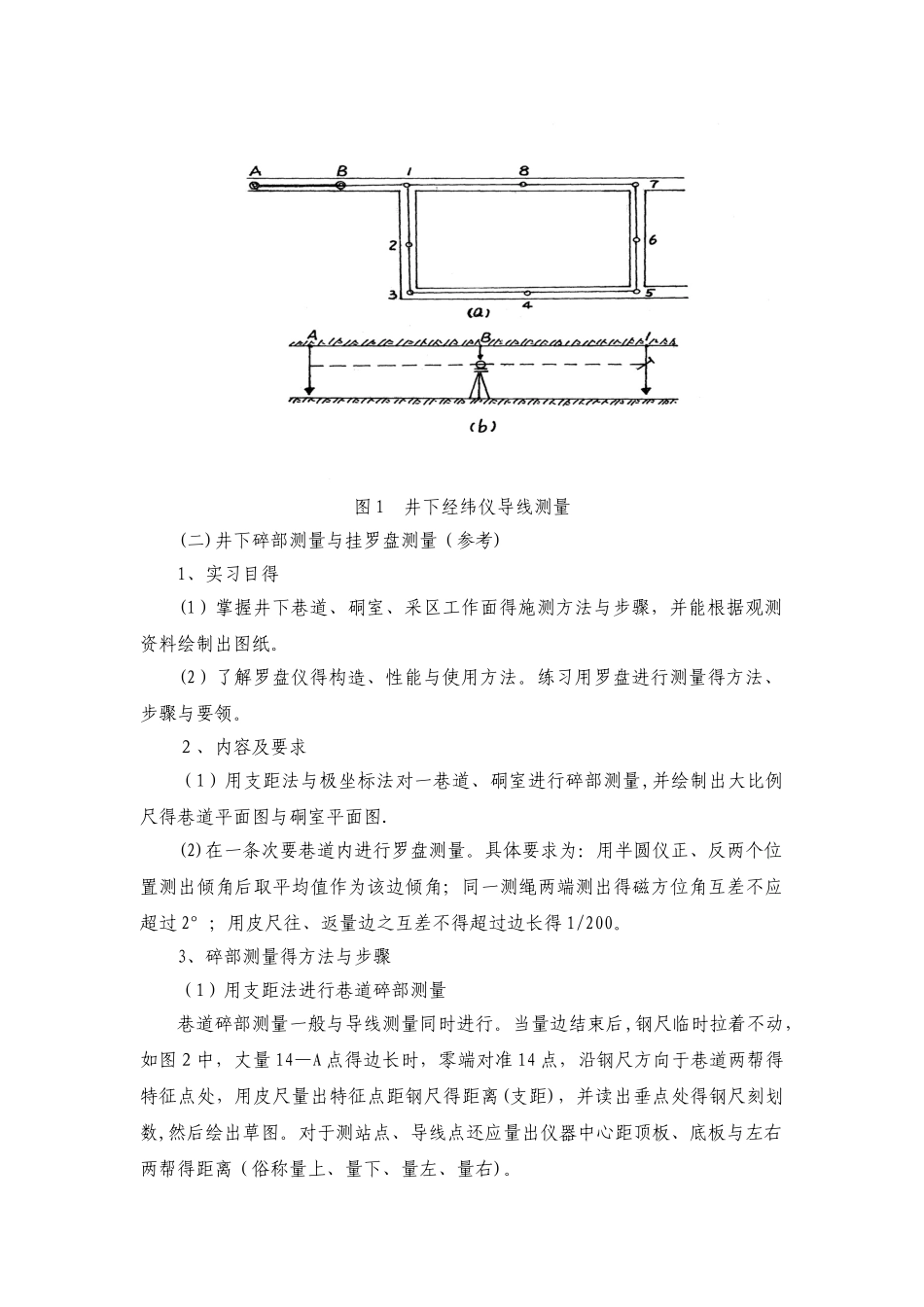

矿山测量实习报告一、实习目得测量学实习就是在《测量学》课程教学结束之后在实训场地与建井施工现场，熟悉地面及井下主要测量工作得原理及基本方法，各种测量成果产生过程及质量标准等,结合工作任务，集中进行测量综合训练得实践性教学环节。该实习安排时间为两周。通过实习，使我们亲身体验测量学环境,了解测量学在建井施工过程中得作用与任务,系统地掌握测量仪器操作、内业计算、巷道平面图得绘制、巷道中腰线得标定等基本技能，为今后在建井施工过程中解决有关测量问题打基础。二、实习内容及要求(一）内容１、井下平面控制测量（经纬仪导线测量）2、井上高程控制测量（水准测量)3、井筒位置得标定４、巷道中线得标定及延伸5、巷道腰线得标定与延伸（二）要求１、各实习小组在指导老师指导下完成各项实习内容。２、严格根据规程作业，各项限差均不得超过规程规定得要求。3、坚持写工作日记,记录实习过程。4、实习结束时，每人提交一份实习报告，实习资料编入实习报告中。三、实习基地及时间实习地点：山西省朔州市森泰煤业公司。实习时间：时间从 5 月 25 日至开学。四,方法与步骤（一）井下平面控制测量(经纬仪导线测量）１、选点与设点井下导线点一般设在巷道得顶板上。选点时至少两人，在选定得点位上用矿灯或电筒目测，确认通视良好后即可做出标志并用油漆或粉笔写出编号.在巷道交叉口与转弯处必须设点。如图１所示.导线边长一般为 3 ０～7 ０ m 为宜.导线点设置在便于安置仪器得地方。点位设置应牢固.2、测角采纳 J6 级光学经纬仪用测回法按３ 0"导线得规格即一个测回进行施测。(1）将经纬仪安置在起始点（如 B 点)进行点下对中与整平，然后对好水平度盘得零位置。（2）分别在 A 号、1 号点上挂上垂球线,并在１号点得垂球线上用大头针作一标志。（３）分别用盘左与盘右位置测出方向读数，记入手薄.盘左与盘右角值之差应小于６ 0”，取其平均值作为结果。(4)瞄准 1 点上得垂球线上用大头针作得标志，测出倾角（用正倒镜观测，取其中数)（5)量取仪器高(从顶板测点往下量至仪器横轴中心)与标高（从顶板测覘点往下量至大头针标志处）.3、量边用经过检验得钢尺从仪器横轴中心悬空丈量至前视点大头针标志处,移动钢尺连续三次读数，往返丈量。以上完成一个测站上得施测工作。同样方法，依次测出全部角度与边长。井下观测数据经检查无误后，便可进行内业计算，计算在表格中进行。４、注意事项(１）井下选点时一定要确保通视，...
