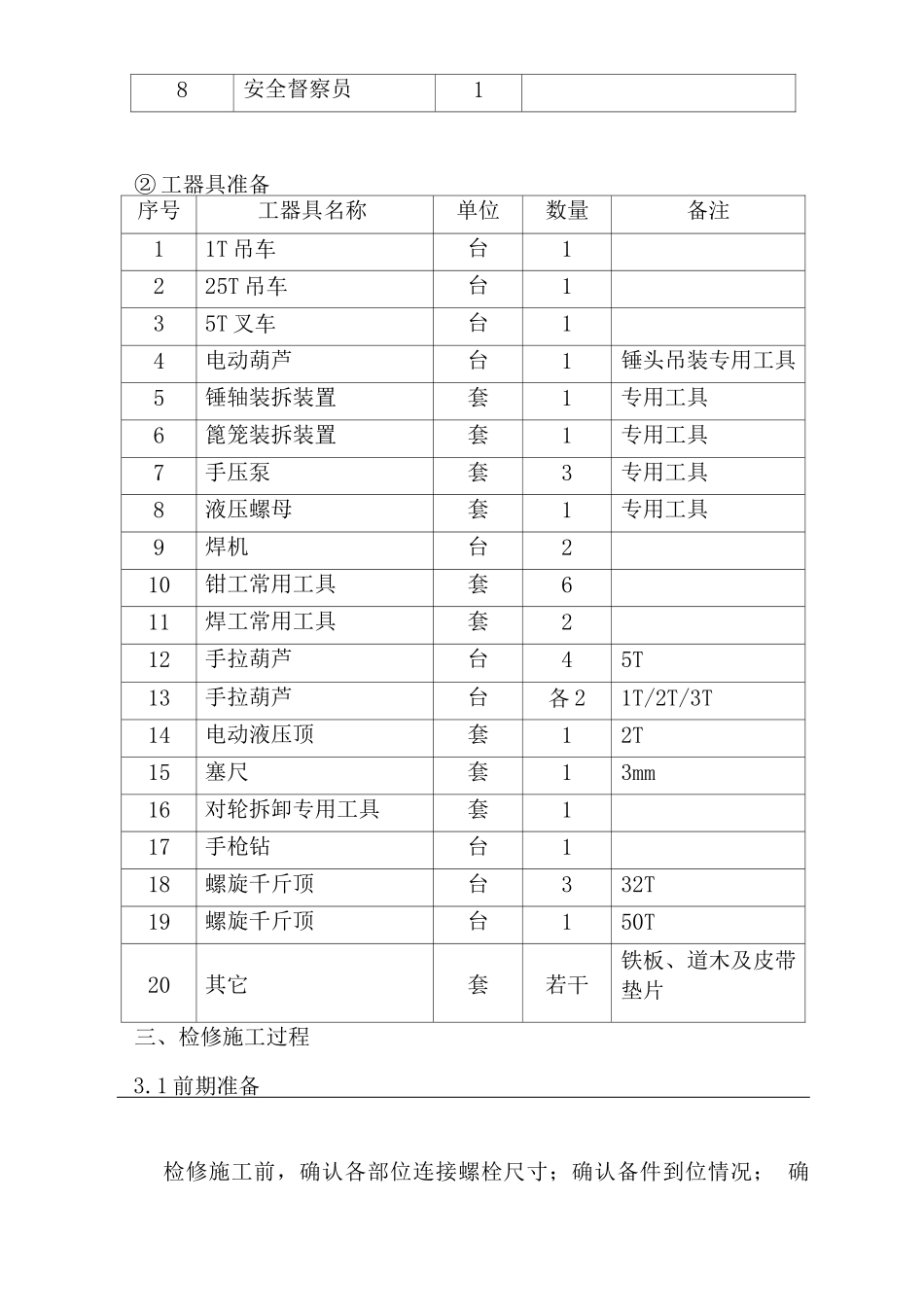

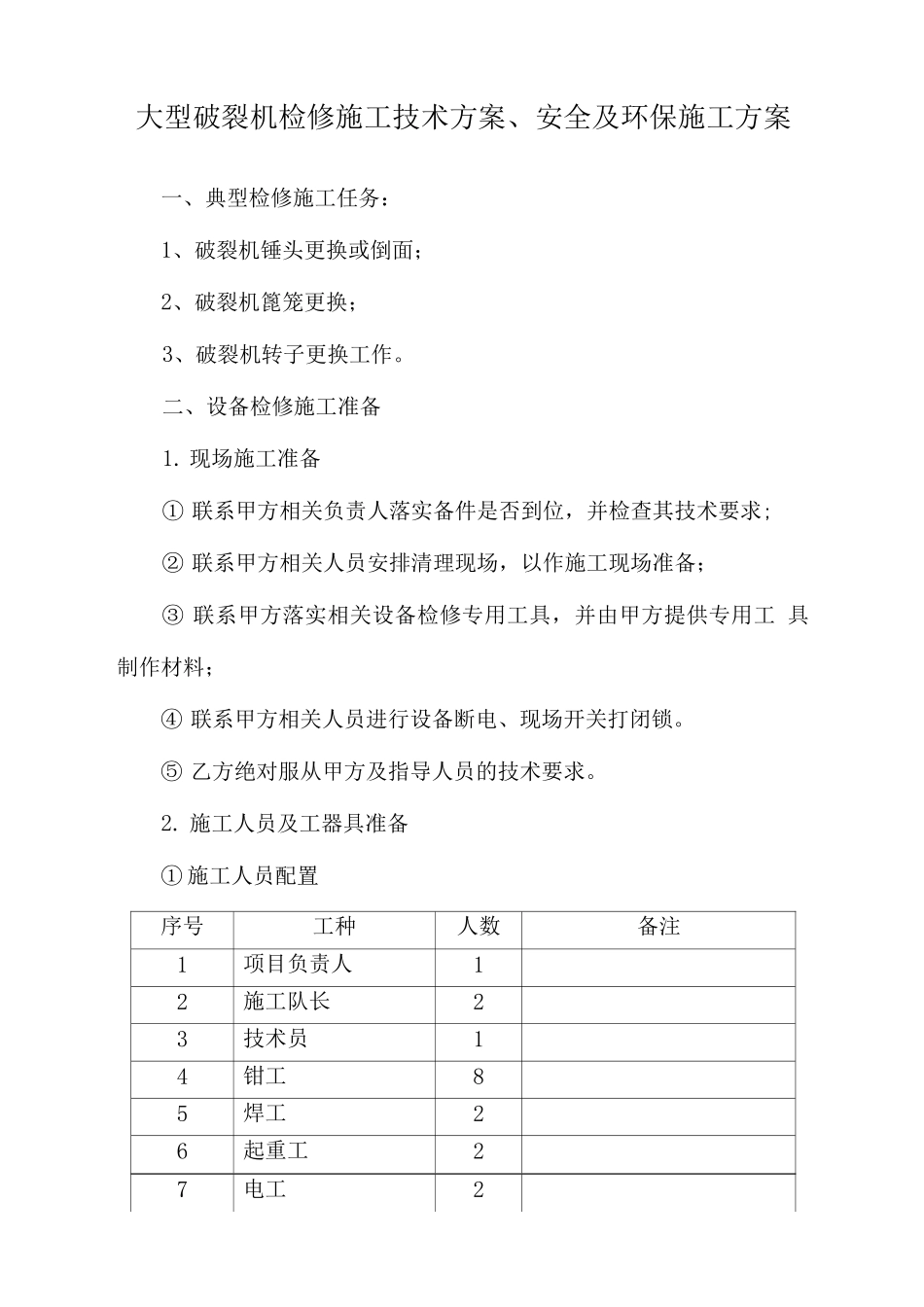

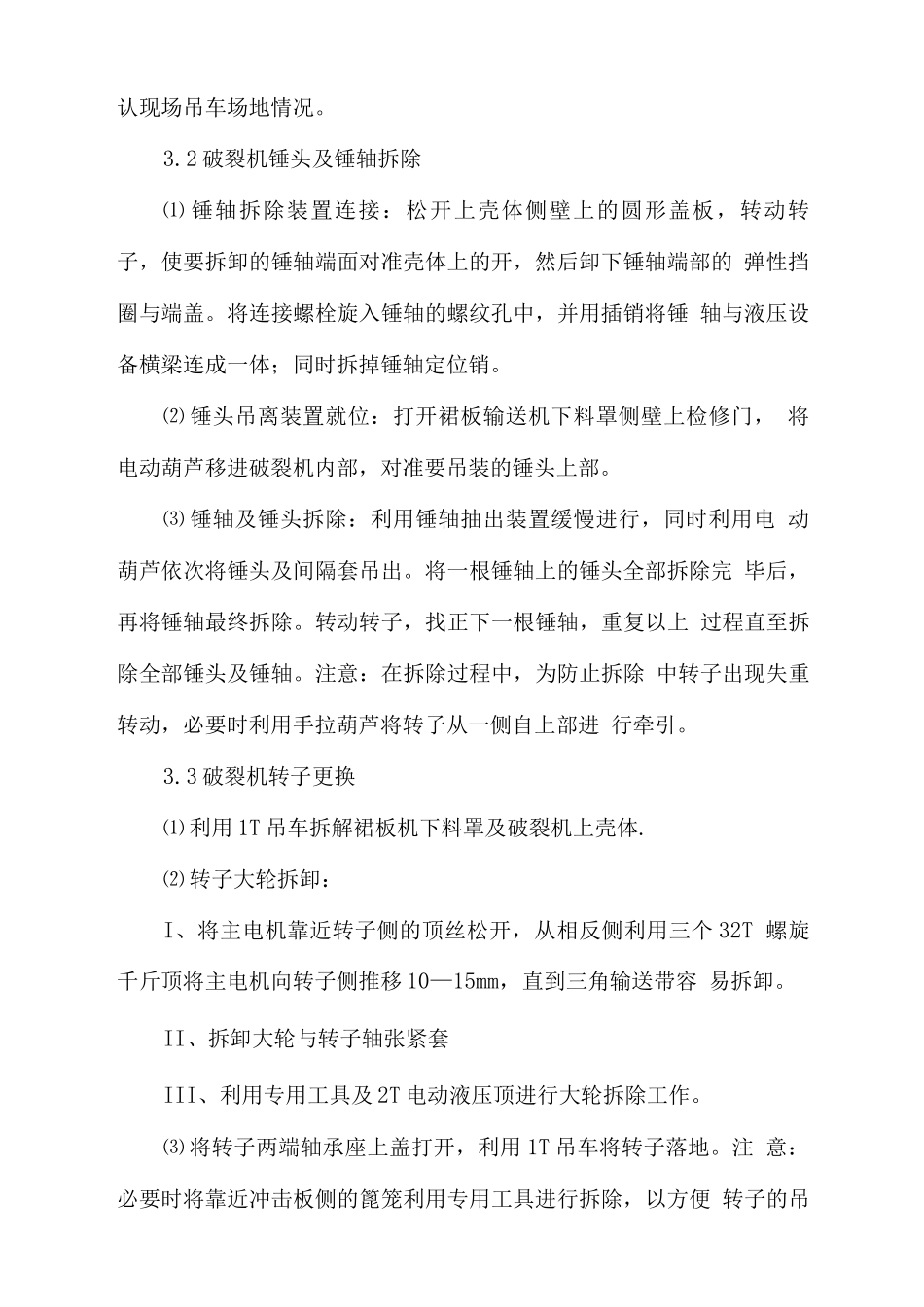

大型破裂机检修施工技术方案、安全及环保施工方案一、典型检修施工任务：1、破裂机锤头更换或倒面；2、破裂机篦笼更换；3、破裂机转子更换工作。二、设备检修施工准备1. 现场施工准备① 联系甲方相关负责人落实备件是否到位，并检查其技术要求;② 联系甲方相关人员安排清理现场，以作施工现场准备；③ 联系甲方落实相关设备检修专用工具，并由甲方提供专用工 具制作材料；④ 联系甲方相关人员进行设备断电、现场开关打闭锁。⑤ 乙方绝对服从甲方及指导人员的技术要求。2. 施工人员及工器具准备① 施工人员配置序号工种人数备注1项目负责人12施工队长23技术员14钳工85焊工26起重工27电工28安全督察员1② 工器具准备序号工器具名称单位数量备注11T 吊车台1225T 吊车台135T 叉车台14电动葫芦台1锤头吊装专用工具5锤轴装拆装置套1专用工具6篦笼装拆装置套1专用工具7手压泵套3专用工具8液压螺母套1专用工具9焊机台210钳工常用工具套611焊工常用工具套212手拉葫芦台45T13手拉葫芦台各 21T/2T/3T14电动液压顶套12T15塞尺套13mm16对轮拆卸专用工具套117手枪钻台118螺旋千斤顶台332T19螺旋千斤顶台150T20其它套若干铁板、道木及皮带 垫片三、检修施工过程3.1 前期准备检修施工前，确认各部位连接螺栓尺寸；确认备件到位情况； 确认现场吊车场地情况。3.2 破裂机锤头及锤轴拆除⑴ 锤轴拆除装置连接：松开上壳体侧壁上的圆形盖板，转动转 子，使要拆卸的锤轴端面对准壳体上的开，然后卸下锤轴端部的 弹性挡圈与端盖。将连接螺栓旋入锤轴的螺纹孔中，并用插销将锤 轴与液压设备横梁连成一体；同时拆掉锤轴定位销。⑵ 锤头吊离装置就位：打开裙板输送机下料罩侧壁上检修门， 将电动葫芦移进破裂机内部，对准要吊装的锤头上部。⑶ 锤轴及锤头拆除：利用锤轴抽出装置缓慢进行，同时利用电 动葫芦依次将锤头及间隔套吊出。将一根锤轴上的锤头全部拆除完 毕后，再将锤轴最终拆除。转动转子，找正下一根锤轴，重复以上 过程直至拆除全部锤头及锤轴。注意：在拆除过程中，为防止拆除 中转子出现失重转动，必要时利用手拉葫芦将转子从一侧自上部进 行牵引。3.3 破裂机转子更换⑴ 利用 1T 吊车拆解裙板机下料罩及破裂机上壳体.⑵ 转子大轮拆卸：I、将主电机靠近转子侧的顶丝松开，从相反侧利用三个 32T 螺旋千斤顶将主电机向转子侧推移 10—15mm，直到三角输送带容 易拆卸。II、拆卸大轮与转子轴张紧套III、利用专用工具及 2T ...
