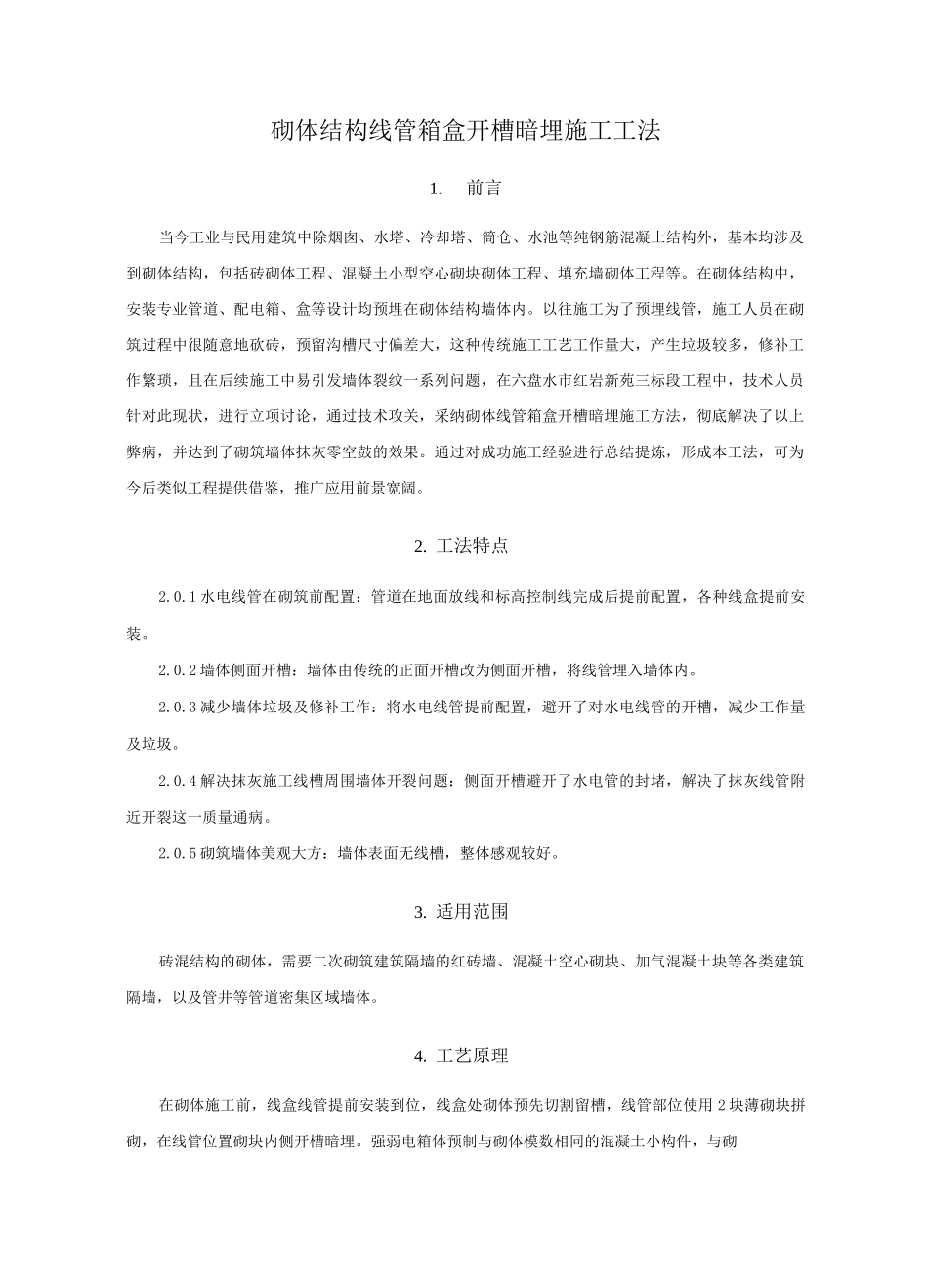

砌体结构线管箱盒开槽暗埋施工工法

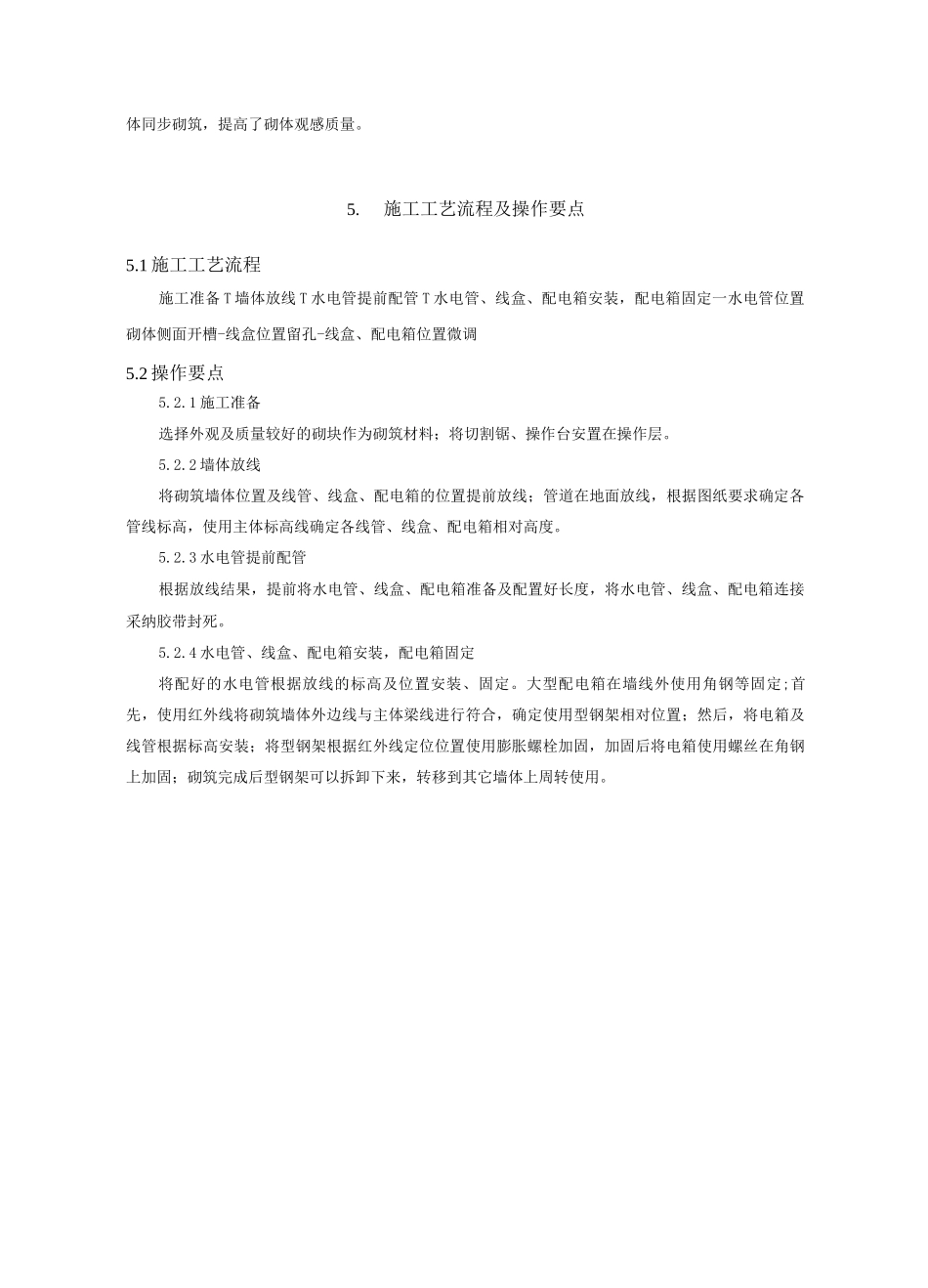

砌体结构线管箱盒开槽暗埋施工工法1.前言当今工业与民用建筑中除烟囱、水塔、冷却塔、筒仓、水池等纯钢筋混凝土结构外，基本均涉及到砌体结构，包括砖砌体工程、混凝土小型空心砌块砌体工程、填充墙砌体工程等。在砌体结构中，安装专业管道、配电箱、盒等设计均预埋在砌体结构墙体内。以往施工为了预埋线管，施工人员在砌筑过程中很随意地砍砖，预留沟槽尺寸偏差大，这种传统施工工艺工作量大，产生垃圾较多，修补工作繁琐，且在后续施工中易引发墙体裂纹一系列问题，在六盘水市红岩新苑三标段工程中，技术人员针对此现状，进行立项讨论，通过技术攻关，采纳砌体线管箱盒开槽暗埋施工方法，彻底解决了以上弊病，并达到了砌筑墙体抹灰零空鼓的效果。通过对成功施工经验进行总结提炼，形成本工法，可为今后类似工程提供借鉴，推广应用前景宽阔。2. 工法特点2.0.1 水电线管在砌筑前配置：管道在地面放线和标高控制线完成后提前配置，各种线盒提前安装。2.0.2 墙体侧面开槽：墙体由传统的正面开槽改为侧面开槽，将线管埋入墙体内。2.0.3 减少墙体垃圾及修补工作：将水电线管提前配置，避开了对水电线管的开槽，减少工作量及垃圾。2.0.4 解决抹灰施工线槽周围墙体开裂问题：侧面开槽避开了水电管的封堵，解决了抹灰线管附近开裂这一质量通病。2.0.5 砌筑墙体美观大方：墙体表面无线槽，整体感观较好。3. 适用范围砖混结构的砌体，需要二次砌筑建筑隔墙的红砖墙、混凝土空心砌块、加气混凝土块等各类建筑隔墙，以及管井等管道密集区域墙体。4. 工艺原理在砌体施工前，线盒线管提前安装到位，线盒处砌体预先切割留槽，线管部位使用 2 块薄砌块拼砌，在线管位置砌块内侧开槽暗埋。强弱电箱体预制与砌体模数相同的混凝土小构件，与砌体同步砌筑，提高了砌体观感质量。5.施工工艺流程及操作要点5.1 施工工艺流程施工准备 T 墙体放线 T 水电管提前配管 T 水电管、线盒、配电箱安装，配电箱固定一水电管位置砌体侧面开槽-线盒位置留孔-线盒、配电箱位置微调5.2 操作要点5.2.1 施工准备选择外观及质量较好的砌块作为砌筑材料；将切割锯、操作台安置在操作层。5.2.2 墙体放线将砌筑墙体位置及线管、线盒、配电箱的位置提前放线；管道在地面放线，根据图纸要求确定各管线标高，使用主体标高线确定各线管、线盒、配电箱相对高度。5.2.3 水电管提前配管根据放线结果，提前将水电管、线盒、配电箱准备及配置好长度，将水电管、线盒、配电箱连接...
