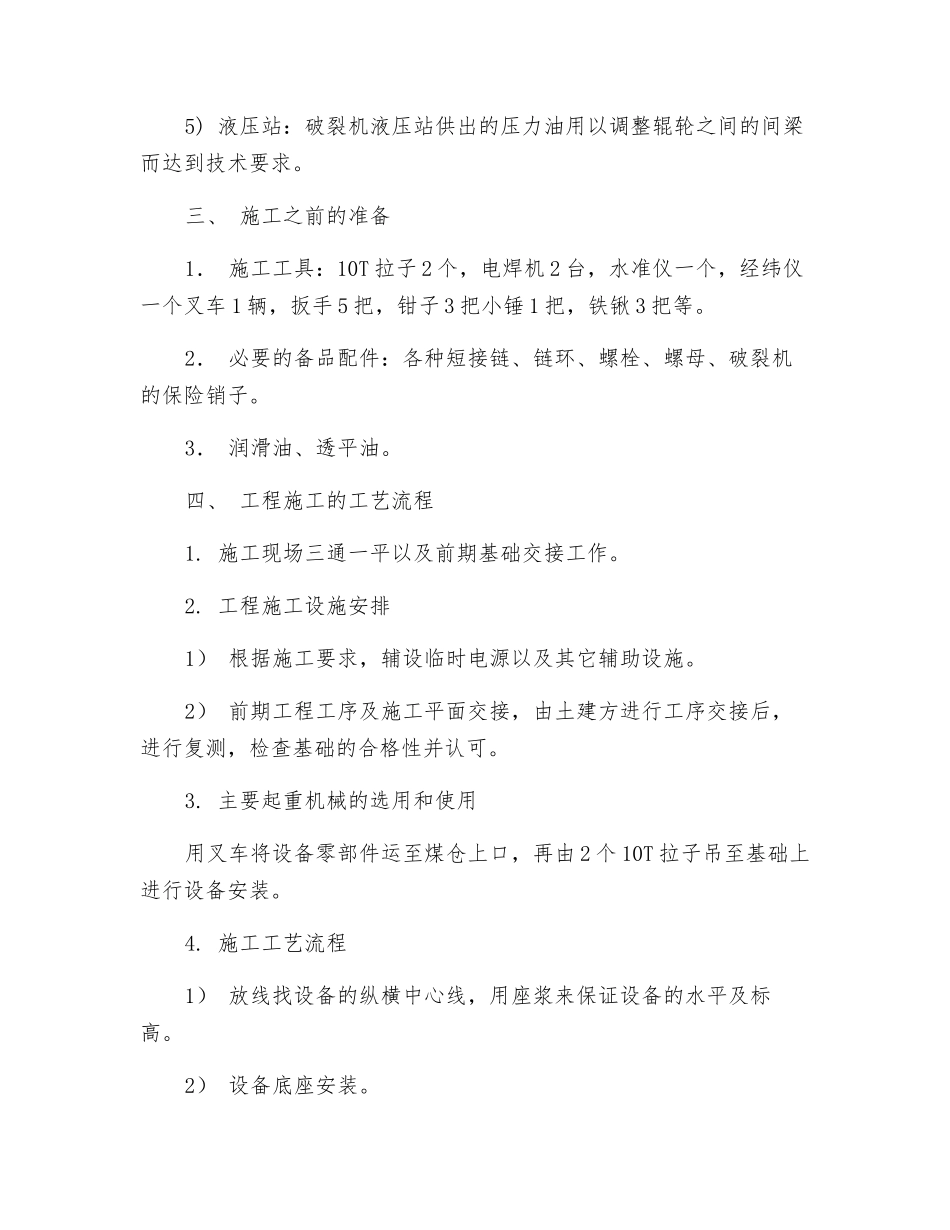

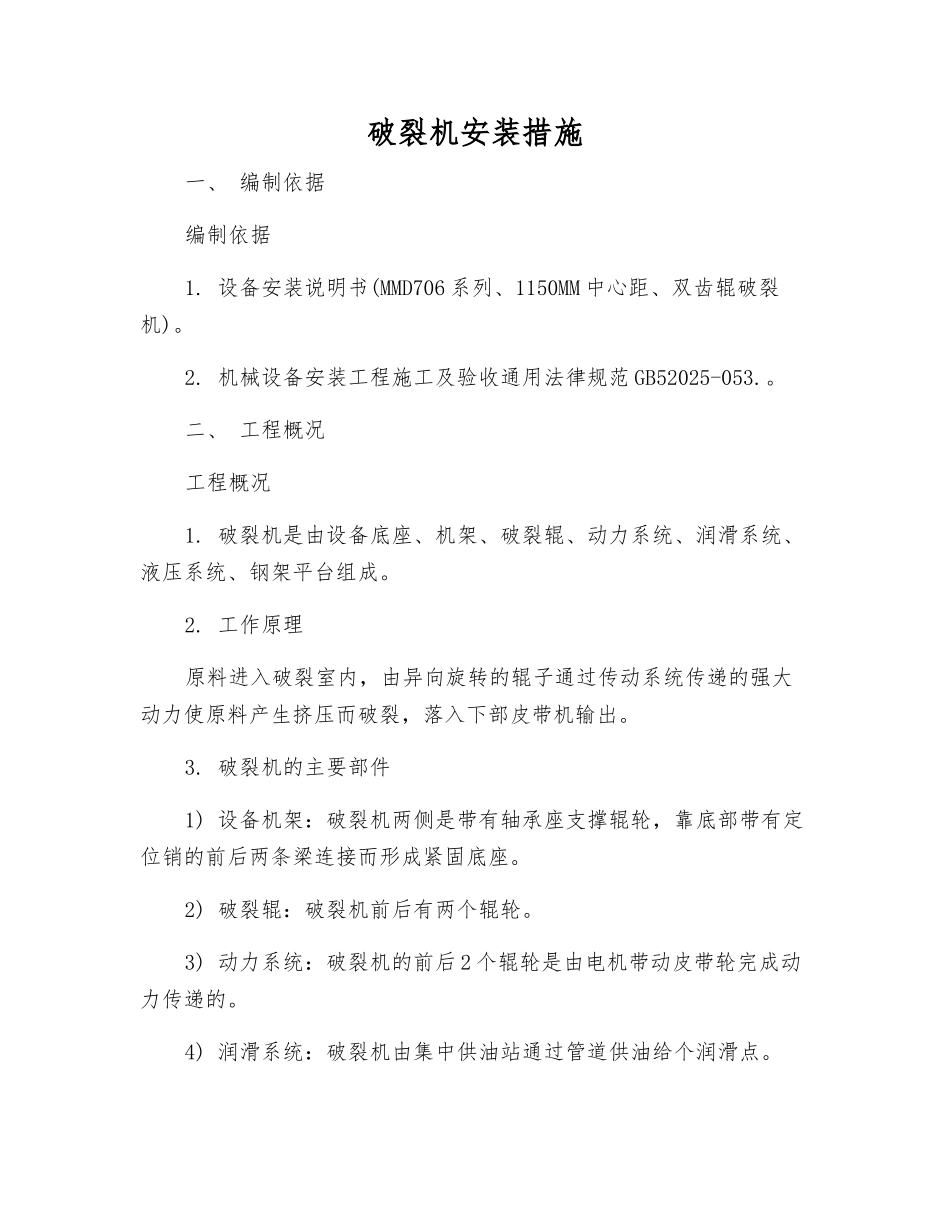

破裂机安装措施一、 编制依据编制依据1. 设备安装说明书(MMD706 系列、1150MM 中心距、双齿辊破裂机)。2. 机械设备安装工程施工及验收通用法律规范 GB52025-053.。二、 工程概况工程概况1. 破裂机是由设备底座、机架、破裂辊、动力系统、润滑系统、液压系统、钢架平台组成。2. 工作原理原料进入破裂室内，由异向旋转的辊子通过传动系统传递的强大动力使原料产生挤压而破裂，落入下部皮带机输出。3. 破裂机的主要部件1) 设备机架：破裂机两侧是带有轴承座支撑辊轮，靠底部带有定位销的前后两条梁连接而形成紧固底座。2) 破裂辊：破裂机前后有两个辊轮。3) 动力系统：破裂机的前后 2 个辊轮是由电机带动皮带轮完成动力传递的。4) 润滑系统：破裂机由集中供油站通过管道供油给个润滑点。5) 液压站：破裂机液压站供出的压力油用以调整辊轮之间的间梁而达到技术要求。三、 施工之前的准备1． 施工工具：10T 拉子 2 个，电焊机 2 台，水准仪一个，经纬仪一个叉车 1 辆，扳手 5 把，钳子 3 把小锤 1 把，铁锹 3 把等。2． 必要的备品配件：各种短接链、链环、螺栓、螺母、破裂机的保险销子。3． 润滑油、透平油。四、 工程施工的工艺流程1. 施工现场三通一平以及前期基础交接工作。2. 工程施工设施安排1） 根据施工要求，辅设临时电源以及其它辅助设施。2） 前期工程工序及施工平面交接，由土建方进行工序交接后，进行复测，检查基础的合格性并认可。3. 主要起重机械的选用和使用用叉车将设备零部件运至煤仓上口，再由 2 个 10T 拉子吊至基础上进行设备安装。4. 施工工艺流程1） 放线找设备的纵横中心线，用座浆来保证设备的水平及标高。2） 设备底座安装。3） 破裂辊轮安装。4） 传动部分安装。5） 润滑油站的安装。6） 液压站的安装。五、 破裂机安装1. 设备底座放线进入现场由土建提供基准中心线和基准标高，在基础上设中心线标点，该标点应作为永久性标点，根据此标点确定破裂机纵向与横向中心线，给中心线端点测量的极限偏差为上下 1mm，检查基础中心线和标高，待中心线与标高检查无误，以设备中心线为基准，放出破裂机底座基础纵向、横向中心线，然后对土建基础进行麻面处理。2. 基础座浆1） 基础座浆的施工工序为模盒预制—基础面处理—垫板面座浆—养护。2） 依据所用垫板的规格制作一批内框尺寸比垫板长度方向尺寸大 60-80mm，宽度方向尺寸大 40-60mm，高度比二次灌浆层厚度低 10...
