示波器的调节和使用

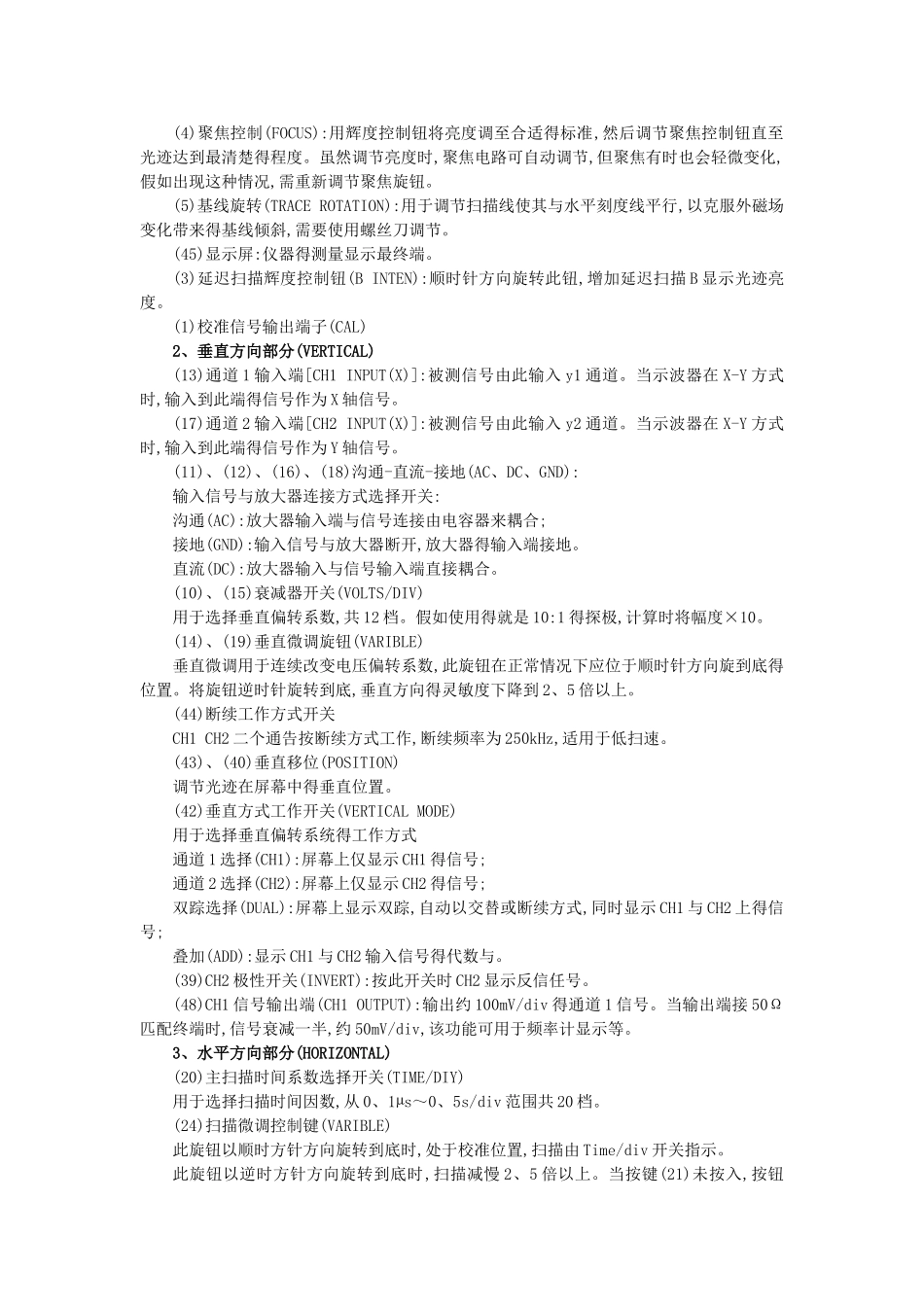

示波器得调节与使用我们以型号为 YB4300 系列得双踪示波器为例说明其一般使用方法。YB4300 系列双踪示波器得型号根据频率不同主要有 YB4320G、YB4340G、YB4360G。一、示波器得调节与使用示波器有多种型号,面板形状也各不相同,但其结构与功能大同小异。熟练掌握示波器得使用,首先应该了解示波器面板上各个旋钮得功能。本书以 YB4320G 型示波器为例进行说明,如图 1 所示。该示波器得前面板如图 2 所示,各部分功能介绍如下:1、主机电源(9)电源开关(POWER):将电源开关按键弹出即为“关”位置,将电源线接入,按电源开关键,接通电源。(8)电源指示灯:电源接通时,指示灯亮。(2)辉度控制(INTENSITY):顺时针方向旋转旋钮,扫描线辉度增加。图 1 YB4320G 型示波器外形结构图 2 YB4320G 型示波器操作面板示意图(4)聚焦控制(FOCUS):用辉度控制钮将亮度调至合适得标准,然后调节聚焦控制钮直至光迹达到最清楚得程度。虽然调节亮度时,聚焦电路可自动调节,但聚焦有时也会轻微变化,假如出现这种情况,需重新调节聚焦旋钮。(5)基线旋转(TRACE ROTATION):用于调节扫描线使其与水平刻度线平行,以克服外磁场变化带来得基线倾斜,需要使用螺丝刀调节。(45)显示屏:仪器得测量显示最终端。(3)延迟扫描辉度控制钮(B INTEN):顺时针方向旋转此钮,增加延迟扫描 B 显示光迹亮度。(1)校准信号输出端子(CAL)2、垂直方向部分(VERTICAL)(13)通道 1 输入端[CH1 INPUT(X)]:被测信号由此输入 y1 通道。当示波器在 X-Y 方式时,输入到此端得信号作为 X 轴信号。(17)通道 2 输入端[CH2 INPUT(X)]:被测信号由此输入 y2 通道。当示波器在 X-Y 方式时,输入到此端得信号作为 Y 轴信号。(11)、(12)、(16)、(18)沟通-直流-接地(AC、DC、GND):输入信号与放大器连接方式选择开关:沟通(AC):放大器输入端与信号连接由电容器来耦合;接地(GND):输入信号与放大器断开,放大器得输入端接地。直流(DC):放大器输入与信号输入端直接耦合。(10)、(15)衰减器开关(VOLTS/DIV)用于选择垂直偏转系数,共 12 档。假如使用得就是 10:1 得探极,计算时将幅度×10。(14)、(19)垂直微调旋钮(VARIBLE)垂直微调用于连续改变电压偏转系数,此旋钮在正常情况下应位于顺时针方向旋到底得位置。将旋钮逆时针旋转到底,垂直方向得灵敏度下降到 2、5 倍以上。(44)断续工作方式开关CH1 CH2 二个通告按断续方式工作,断续频率为 250kHz,适用于低扫速。(43)、(40)垂直移位(POSITION)调节光迹...
