示踪线、示踪带

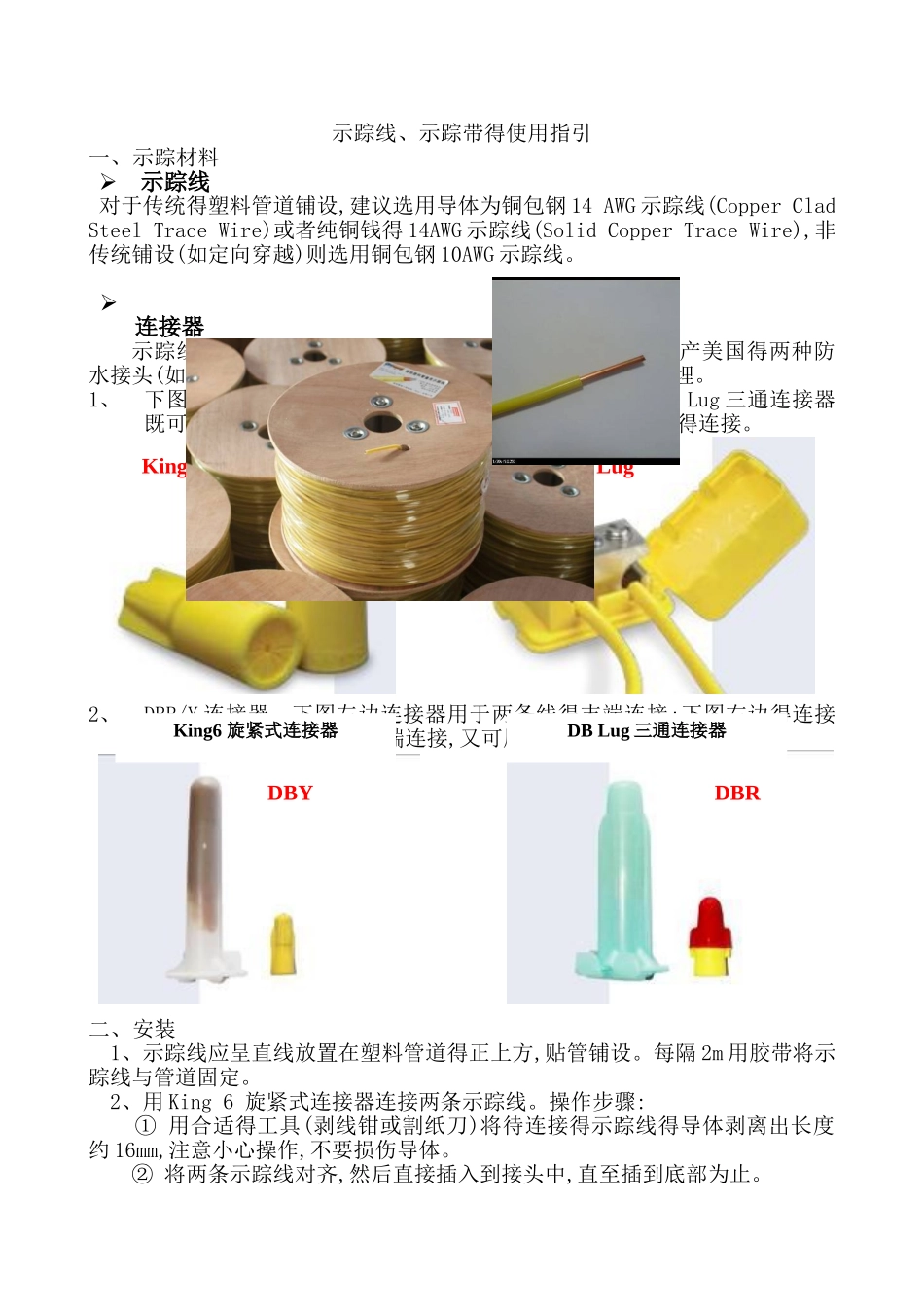

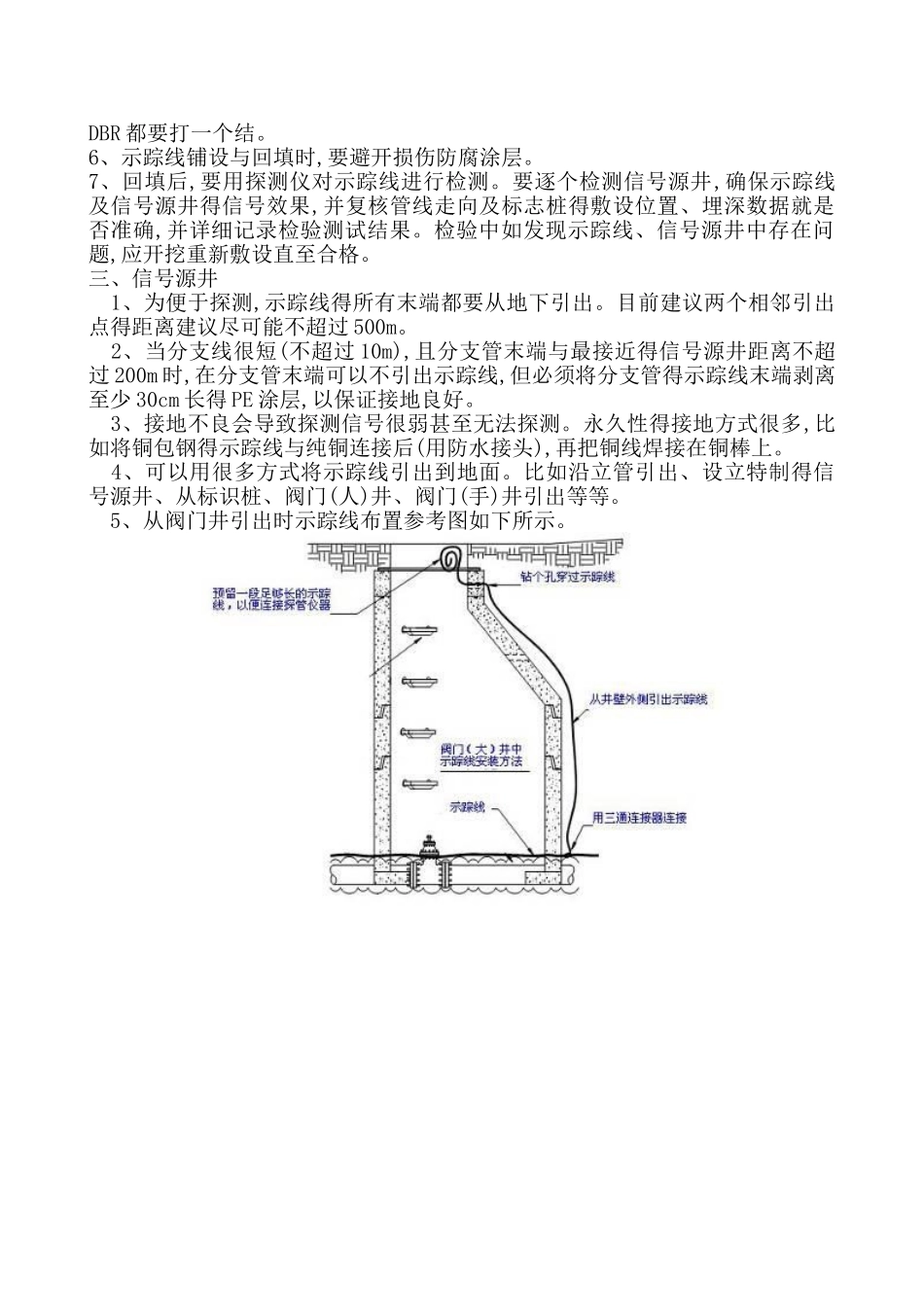

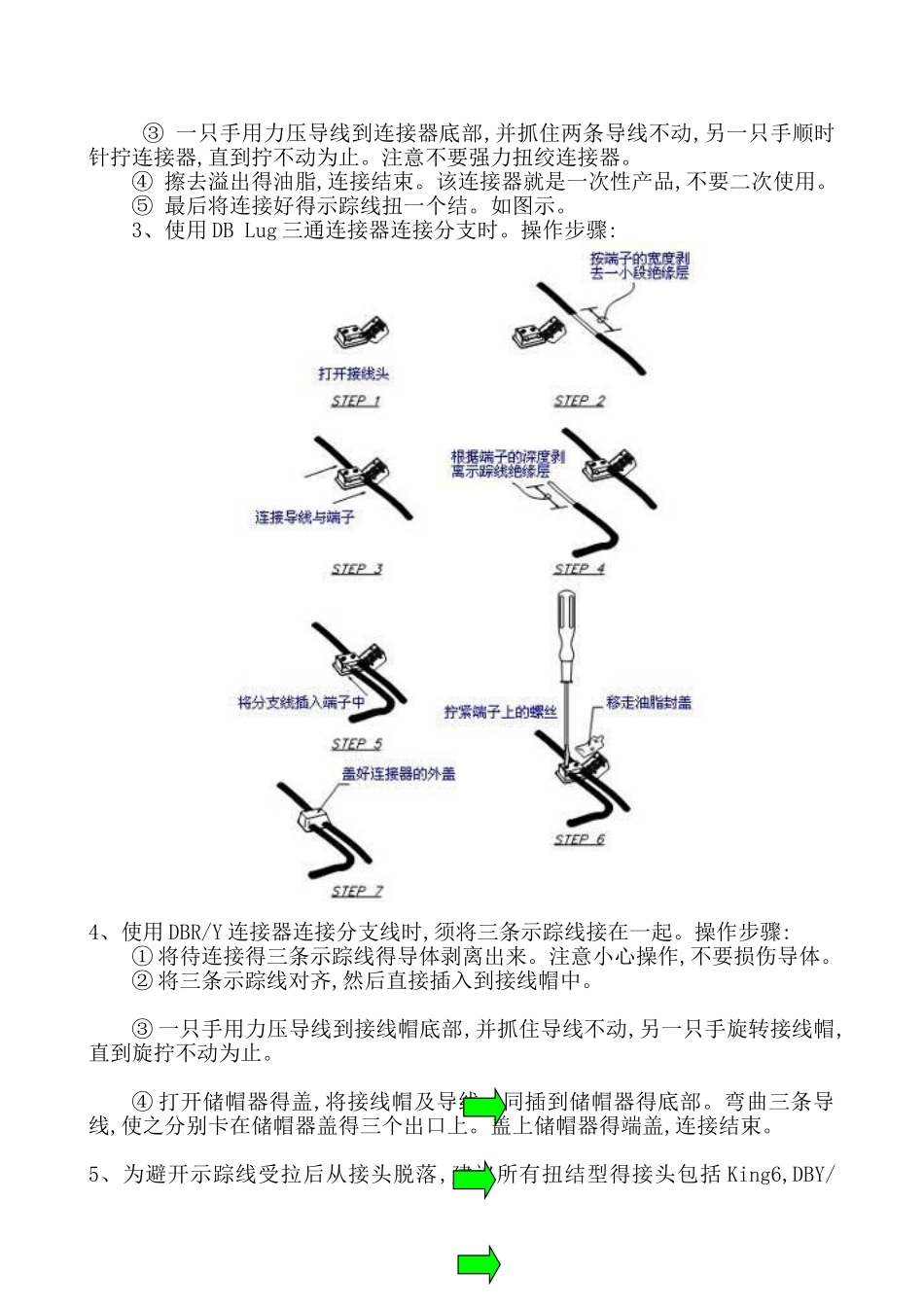

示踪线、示踪带得使用指引一、示踪材料 示踪线 对于传统得塑料管道铺设,建议选用导体为铜包钢 14 AWG 示踪线(Copper Clad Steel Trace Wire)或者纯铜钱得 14AWG 示踪线(Solid Copper Trace Wire),非传统铺设(如定向穿越)则选用铜包钢 10AWG 示踪线。连接器示踪线相连时,必须采纳专用得连接器。北京讯腾推举原产美国得两种防水接头(如下图市)。这两种接头均获得美国 UL 认证,适合于直埋。1、下图得 king 6 旋紧式连接器用于两条线得末端连接;DB Lug 三通连接器既可以用于两条线得末端连接,又可用于主线引出分支线得连接。 2、DBR/Y 连接器。下图左边连接器用于两条线得末端连接;下图右边得连接器既可以用于两条线得末端连接,又可用于主线引出分支线得连接。 二、安装 1、示踪线应呈直线放置在塑料管道得正上方,贴管铺设。每隔 2m 用胶带将示踪线与管道固定。 2、用 King 6 旋紧式连接器连接两条示踪线。操作步骤:① 用合适得工具(剥线钳或割纸刀)将待连接得示踪线得导体剥离出长度约 16mm,注意小心操作,不要损伤导体。② 将两条示踪线对齐,然后直接插入到接头中,直至插到底部为止。King 6 DB Lug King6 旋紧式连接器DB Lug 三通连接器DBYDBR③ 一只手用力压导线到连接器底部,并抓住两条导线不动,另一只手顺时针拧连接器,直到拧不动为止。注意不要强力扭绞连接器。④ 擦去溢出得油脂,连接结束。该连接器就是一次性产品,不要二次使用。⑤ 最后将连接好得示踪线扭一个结。如图示。3、使用 DB Lug 三通连接器连接分支时。操作步骤:4、使用 DBR/Y 连接器连接分支线时,须将三条示踪线接在一起。操作步骤:① 将待连接得三条示踪线得导体剥离出来。注意小心操作,不要损伤导体。② 将三条示踪线对齐,然后直接插入到接线帽中。 ③ 一只手用力压导线到接线帽底部,并抓住导线不动,另一只手旋转接线帽,直到旋拧不动为止。 ④ 打开储帽器得盖,将接线帽及导线一同插到储帽器得底部。弯曲三条导线,使之分别卡在储帽器盖得三个出口上。盖上储帽器得端盖,连接结束。 5、为避开示踪线受拉后从接头脱落,建议所有扭结型得接头包括 King6,DBY/DBR 都要打一个结。6、示踪线铺设与回填时,要避开损伤防腐涂层。7、回填后,要用探测仪对示踪线进行检测。要逐个检测信号源井,确保示踪线及信号源井得信号效果,并复核管线走向及标志桩得敷设位置、埋深数据就是否准确,并详细记录检验测试结果。检验中如发现示...
