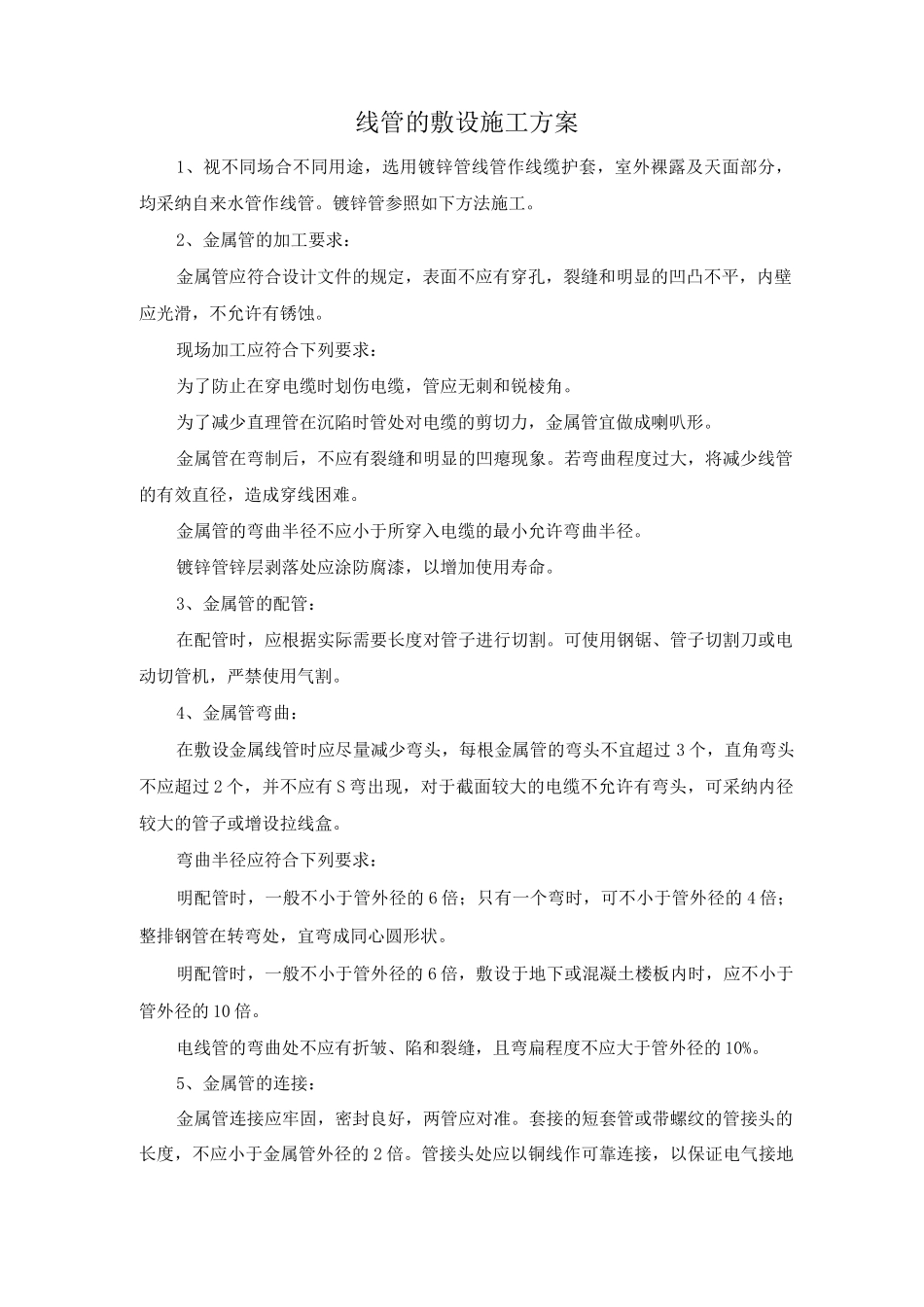

线管的敷设施工方案

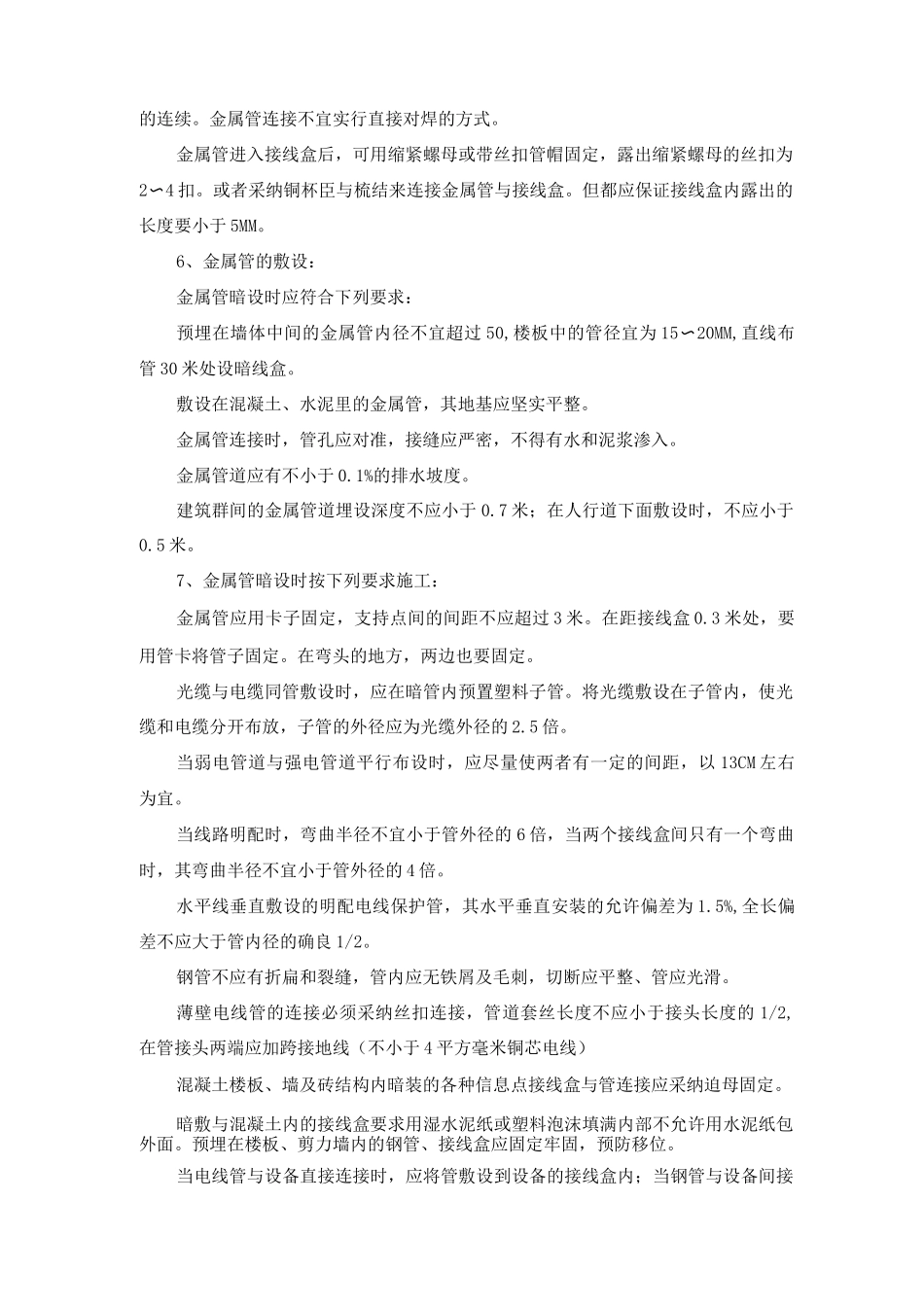

线管的敷设施工方案1、视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采纳自来水管作线管。镀锌管参照如下方法施工。2、金属管的加工要求：金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。现场加工应符合下列要求：为了防止在穿电缆时划伤电缆，管应无刺和锐棱角。为了减少直理管在沉陷时管处对电缆的剪切力，金属管宜做成喇叭形。金属管在弯制后，不应有裂缝和明显的凹瘪现象。若弯曲程度过大，将减少线管的有效直径，造成穿线困难。金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。3、金属管的配管：在配管时，应根据实际需要长度对管子进行切割。可使用钢锯、管子切割刀或电动切管机，严禁使用气割。4、金属管弯曲：在敷设金属线管时应尽量减少弯头，每根金属管的弯头不宜超过 3 个，直角弯头不应超过 2 个，并不应有 S 弯出现，对于截面较大的电缆不允许有弯头，可采纳内径较大的管子或增设拉线盒。弯曲半径应符合下列要求：明配管时，一般不小于管外径的 6 倍；只有一个弯时，可不小于管外径的 4 倍；整排钢管在转弯处，宜弯成同心圆形状。明配管时，一般不小于管外径的 6 倍，敷设于地下或混凝土楼板内时，应不小于管外径的 10 倍。电线管的弯曲处不应有折皱、陷和裂缝，且弯扁程度不应大于管外径的 10%。5、金属管的连接：金属管连接应牢固，密封良好，两管应对准。套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的 2 倍。管接头处应以铜线作可靠连接，以保证电气接地的连续。金属管连接不宜实行直接对焊的方式。金属管进入接线盒后，可用缩紧螺母或带丝扣管帽固定，露出缩紧螺母的丝扣为2〜4 扣。或者采纳铜杯臣与梳结来连接金属管与接线盒。但都应保证接线盒内露出的长度要小于 5MM。6、金属管的敷设：金属管暗设时应符合下列要求：预埋在墙体中间的金属管内径不宜超过 50,楼板中的管径宜为 15〜20MM,直线布管 30 米处设暗线盒。敷设在混凝土、水泥里的金属管，其地基应坚实平整。金属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗入。金属管道应有不小于 0.1%的排水坡度。建筑群间的金属管道埋设深度不应小于 0.7 米；在人行道下面敷设时，不应小于0.5 米。7、金属管暗设时按下列要求施工：金属管应用卡子固定，支持点间的间距不应超过 3 米。在距接线盒 ...
