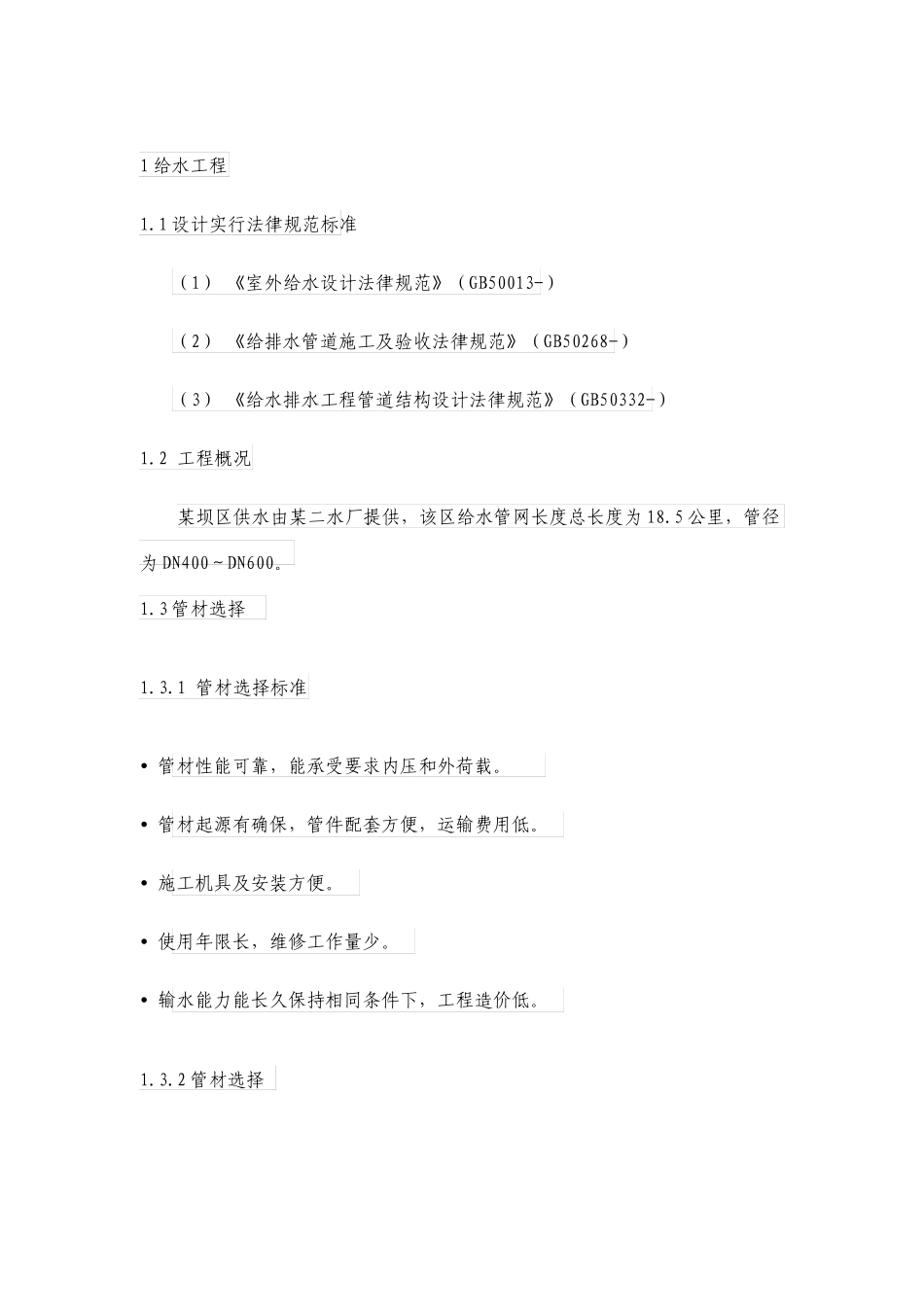

给水工程方案设计 word 文档可修改1 给水工程 1.1 设计实行法律规范标准 （1） 《室外给水设计法律规范》（GB50013-） （2） 《给排水管道施工及验收法律规范》（GB50268-） （3） 《给水排水工程管道结构设计法律规范》（GB50332-） 1.2 工程概况 某坝区供水由某二水厂提供，该区给水管网长度总长度为 18.5 公里，管径为 DN400～DN600。 1.3 管材选择 1.3.1 管材选择标准  管材性能可靠，能承受要求内压和外荷载。  管材起源有确保，管件配套方便，运输费用低。  施工机具及安装方便。  使用年限长，维修工作量少。  输水能力能长久保持相同条件下，工程造价低。 1.3.2 管材选择 现在，可用于供水行业管材品种较多，输配水工程中惯用管材有：球墨铸铁管、预应力钢筋砼管、预应力钢筒砼管、钢管和 PE 管等，对于此次道路配套给水管网，管道口径均在 400mm 以下，故对小口径惯用几个管材进行综合阐述。 （1）球墨铸铁管： 现在，各种管径球墨铸铁管已广为自来水企业所实行。球墨铸铁管内衬了水泥砂浆，管内输水符合卫生要求；若输送水水质不稳定，则砂浆内表面应刷涂卫生级树脂保护，从而并不比非金属管材差.球墨铸铁管可承受内水压力超出2.0Mpa 以上，它比非金属管材强.球墨铸铁管系延伸率、刚度、抗拉强度均较大金属管道，承受土壤静荷载及地面动荷载能力通常比其它管材强。球墨铸铁管管件规格齐全，能适应新安装需要，也能适应运行管道上不停水引接分支需要，它比非金属管材处理起来方便。 球墨铸铁管系柔性接口，折装方便、承受局部沉陷能力好，尤其在有地下水或管内有少许余水情况下维修轻易，它比非金属管材维修难度小。球墨铸铁管通常外表面首先喷涂锌层，再喷涂沥青保护，这方面比非金属管材弱，但比钢管强。 （2）预应力钢筋砼管： 此种管材造价低，抗震性能及水力条件好，通常不需作防腐处理。预应力钢筋砼管较适合我国经济情况而应用普遍，是输水工程主选管材之一。其缺点是管材制作过程中存在弊病，如三阶段管喷浆质量不稳定，易脱落和起鼓；粗笨、运输及安装极为不便，且长距离运输，其损耗较大，唯抗渗性能差，修补率高。预应力混凝土管口径通常工压在 0.4～0.8 MPa。 （3）钢管： 应用最为广泛管材之一，适应性广，加工使用灵活、方便，可承受较高内压。通常选取螺旋焊缝与直缝焊接钢管。小口径管道多实行直缝焊接钢管。但其造价较高，防腐处理要求严格，焊缝多，对焊接...
