综合布线方案设计模版样本

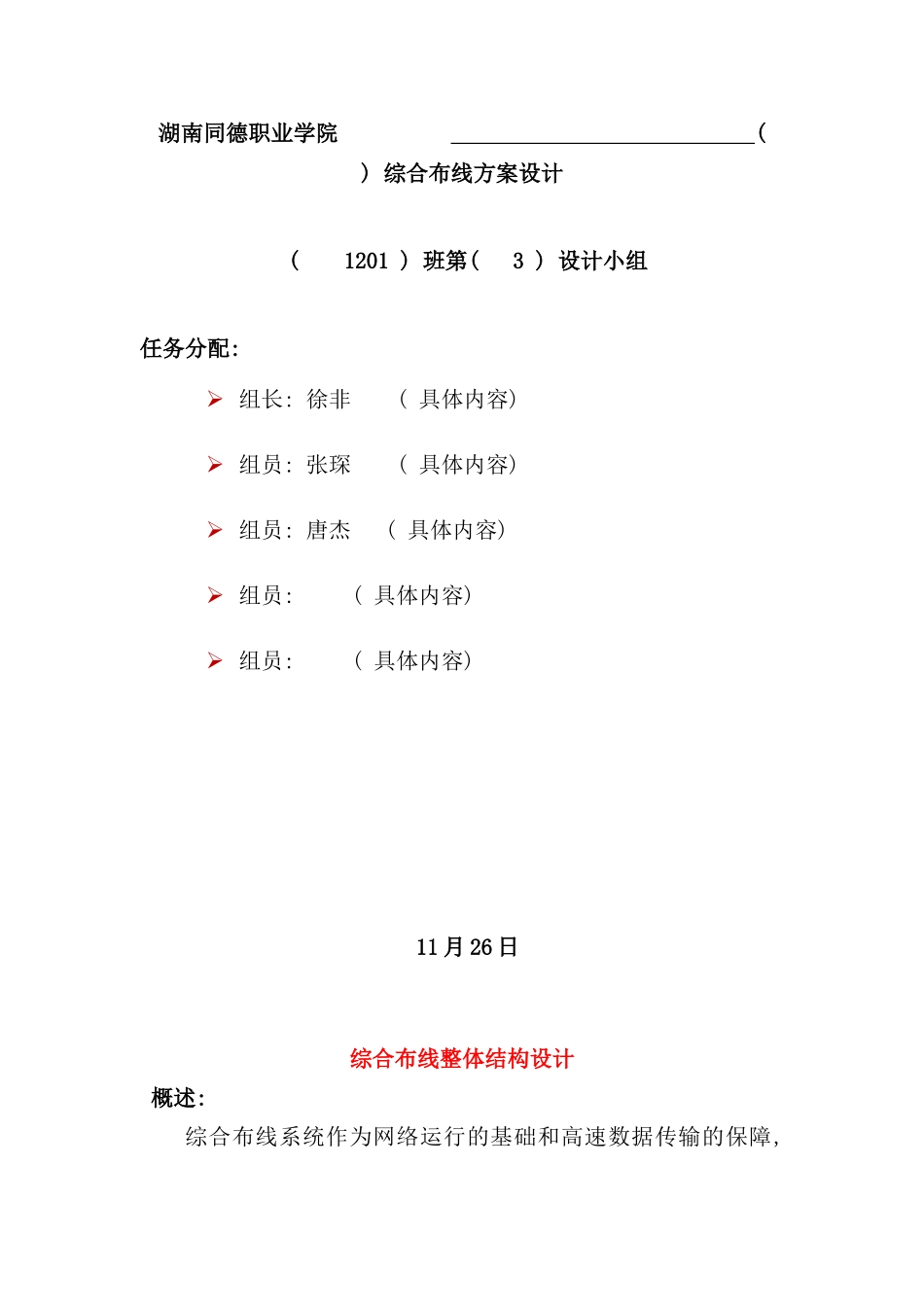

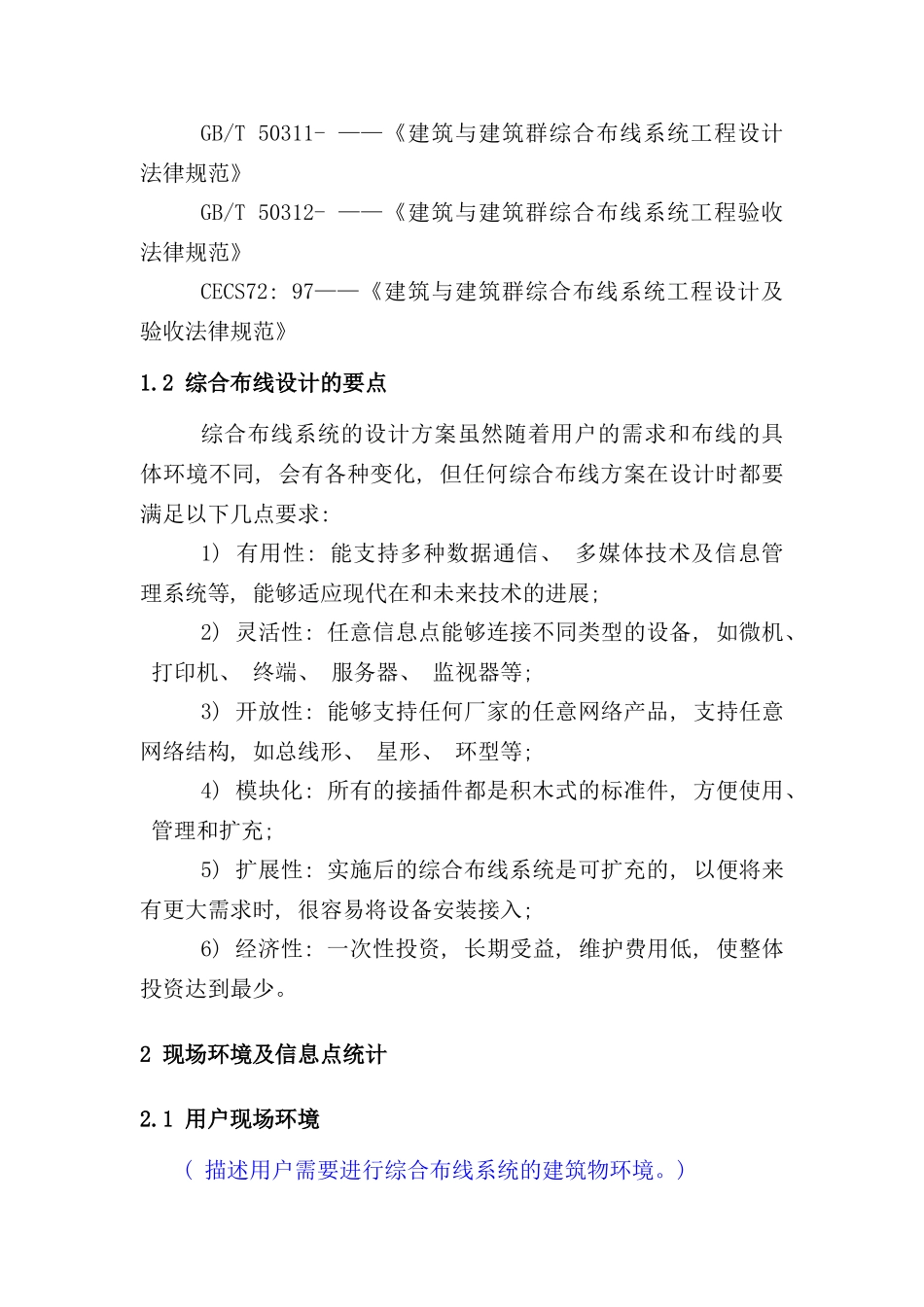

湖南同德职业学院 ( ) 综合布线方案设计 ( 1201 ) 班第( 3 ) 设计小组任务分配:  组长: 徐非 ( 具体内容)  组员: 张琛 ( 具体内容)  组员: 唐杰 ( 具体内容)  组员: ( 具体内容)  组员: ( 具体内容) 11 月 26 日综合布线整体结构设计概述: 综合布线系统作为网络运行的基础和高速数据传输的保障, 在建设初始就应当受到高度的重视。结构化综合布线系统 (Structured Cabling Systems,缩写SCS)采纳模块化设计和分层星型拓扑结构。它能适应任何大楼或建筑物的布线系统。其代表产品是建筑与建筑群综合布线系统( PDS) 。PDS 一般采纳模块化设计和物理分层星型拓扑结构, 传输语音、 数据、 图像以及各控制信号。综合布线系统是一个组合压接方式、 模块化结构、 星型布线而且具有开放特征的布线系统。它包括工作区子系统、 水平子系统、 管理子系统、 垂直子系统、 建筑群子系统、 设备间子系统, 如下图所示: 1 综合布线系统设计原则1.1 综合布线设计的标准综合布线系统标准是一个开放型的系统标准, 它能广泛应用。因此, 根据综合布线系统进行布线, 会为用户今后的应用提供方便, 也保护了用户的投资, 使用户投入较少的费用, 便能向高一级的应用范围转移。本项目中, 综合布线系统的设计满足以下标准: TIA/ EIA-568A—— 商业大楼电信布线标准( 加拿大采纳CSA T529) EIA/ TIA-569——电信通道和空间的商业大楼标准( CSA T530) EIA/ TIA-570—— 住 宅 和 N 型 商 业 电 信 布 线 标 准 ( CSA T525 ) TIA/ EIA-606——商业大楼电信基础设施的管理标准( CSA T528) TIA/ EIA-607——商业大楼接地／连接要求( CSA T527) GB/T 50311- ——《建筑与建筑群综合布线系统工程设计法律规范》GB/T 50312- ——《建筑与建筑群综合布线系统工程验收法律规范》 CECS72: 97——《建筑与建筑群综合布线系统工程设计及验收法律规范》1.2 综合布线设计的要点综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同, 会有各种变化, 但任何综合布线方案在设计时都要满足以下几点要求: 1) 有用性: 能支持多种数据通信、 多媒体技术及信息管理系统等, 能够适应现代在和未来技术的进展; 2) 灵活性: 任意信息点能够连接不同类型的设备, 如微机、 打印机、 终端、 服务器、 监视器等; 3) 开放性: 能够支持任何厂家的任意网络产品,...
