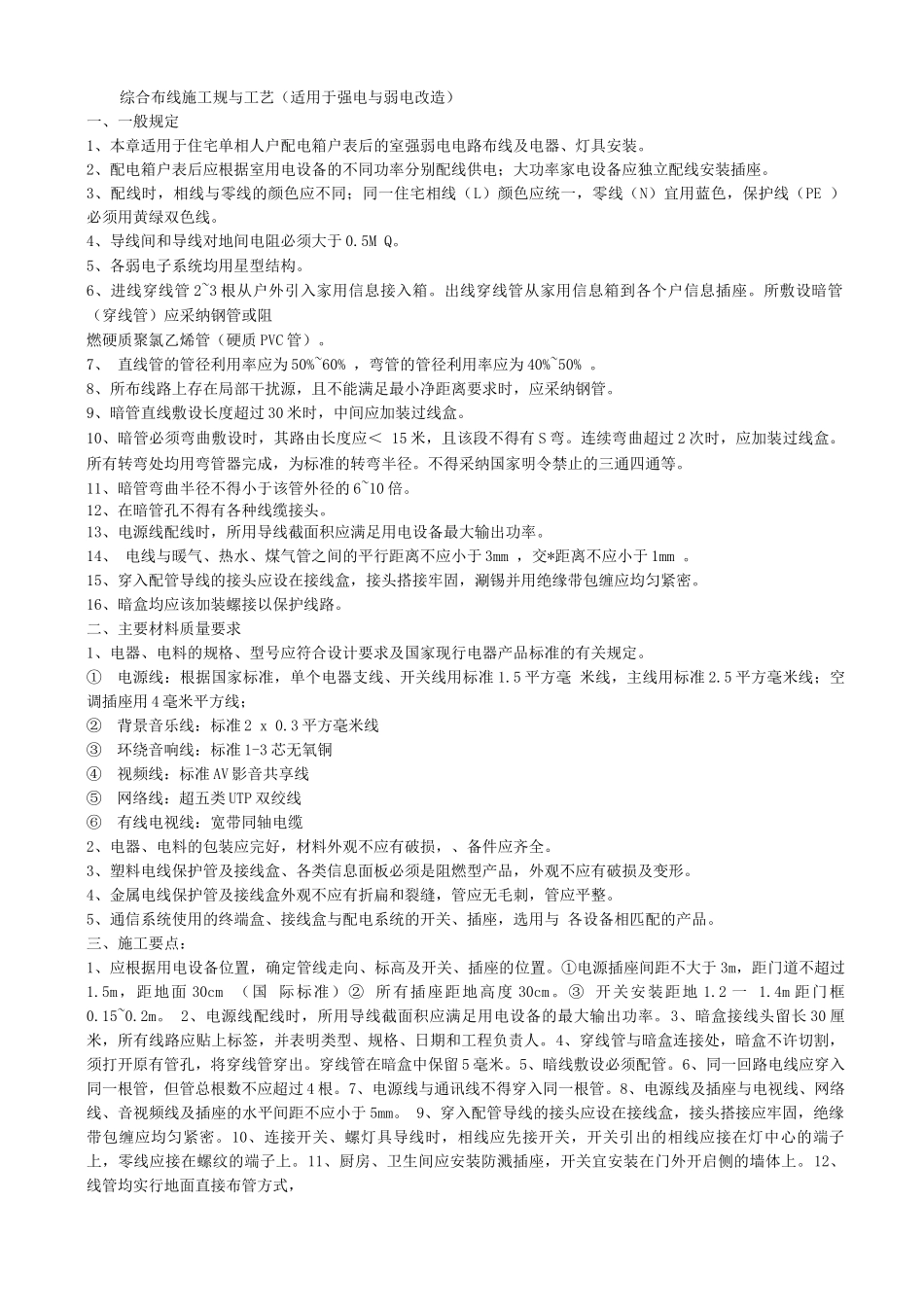

综合布线施工规与工艺（适用于强电与弱电改造）一、一般规定1、本章适用于住宅单相人户配电箱户表后的室强弱电电路布线及电器、灯具安装。2、配电箱户表后应根据室用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。3、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE ）必须用黄绿双色线。4、导线间和导线对地间电阻必须大于 0.5M Q。5、各弱电子系统均用星型结构。6、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户信息插座。所敷设暗管（穿线管）应采纳钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。7、 直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采纳钢管。9、暗管直线敷设长度超过 30 米时，中间应加装过线盒。10、暗管必须弯曲敷设时，其路由长度应＜ 15 米，且该段不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采纳国家明令禁止的三通四通等。11、暗管弯曲半径不得小于该管外径的 6~10 倍。12、在暗管孔不得有各种线缆接头。13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。14、 电线与暖气、热水、煤气管之间的平行距离不应小于 3mm ，交*距离不应小于 1mm 。15、穿入配管导线的接头应设在接线盒，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。16、暗盒均应该加装螺接以保护线路。二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫 米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；②背景音乐线：标准 2 x 0.3 平方毫米线③环绕音响线：标准 1-3 芯无氧铜④视频线：标准 AV 影音共享线⑤网络线：超五类 UTP 双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，、备件应齐全。3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。4、金属电线保护管及接线盒外观不应有折扁和裂缝，管应无毛刺，管应平整。5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与 各设备相匹配的产品。三、施工要点：1、应根据用电设备位置，确定管线走...
