综合布线系统

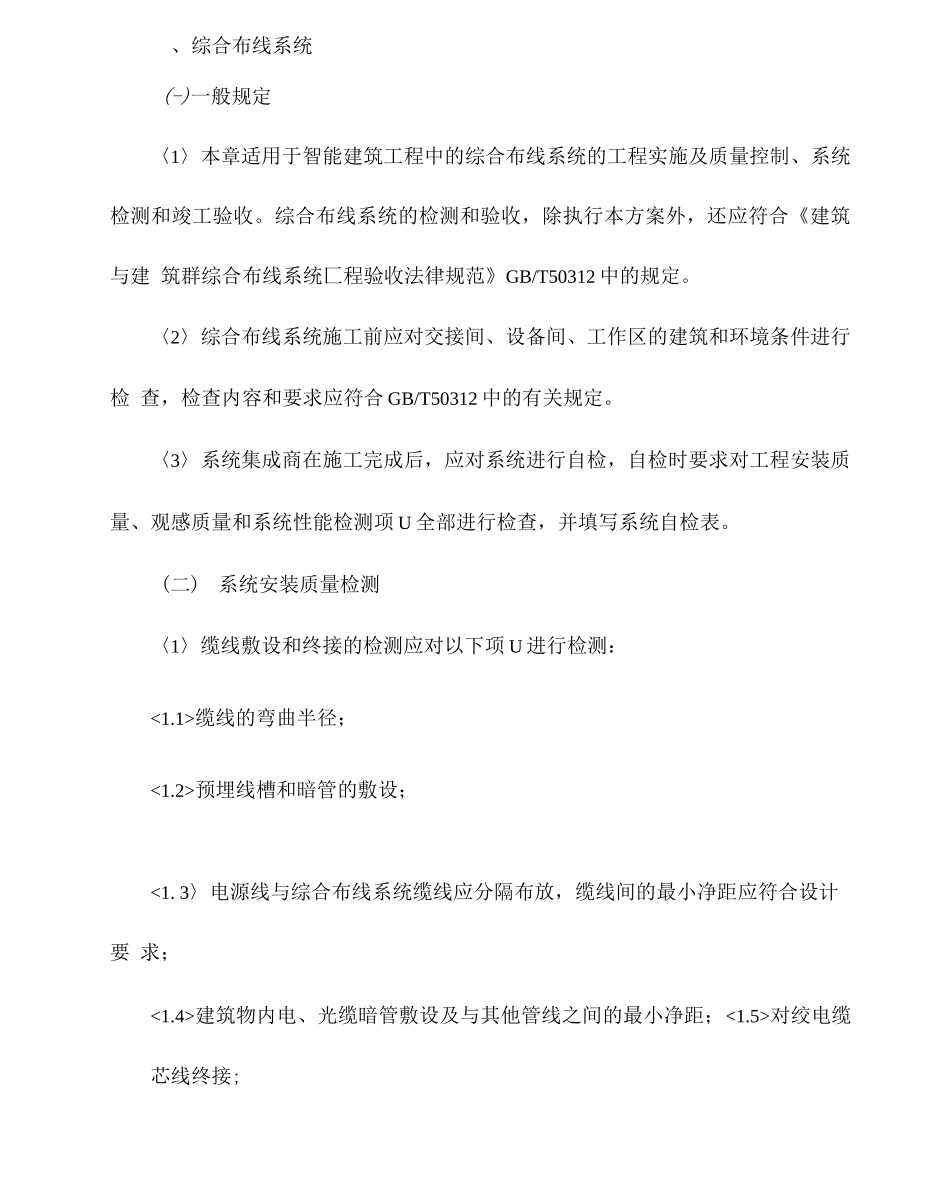

、综合布线系统(-)一般规定〈1〉本章适用于智能建筑工程中的综合布线系统的工程实施及质量控制、系统检测和竣工验收。综合布线系统的检测和验收，除执行本方案外，还应符合《建筑与建 筑群综合布线系统匚程验收法律规范》GB/T50312 中的规定。〈2〉综合布线系统施工前应对交接间、设备间、工作区的建筑和环境条件进行检 查，检查内容和要求应符合 GB/T50312 中的有关规定。〈3〉系统集成商在施工完成后，应对系统进行自检，自检时要求对工程安装质量、观感质量和系统性能检测项 U 全部进行检查，并填写系统自检表。(二)系统安装质量检测〈1〉缆线敷设和终接的检测应对以下项 U 进行检测：<1.1>缆线的弯曲半径；<1.2>预埋线槽和暗管的敷设；<1. 3〉电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要 求；<1.4>建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；<1.5>对绞电缆芯线终接;＜1.6＞光纤连接损耗值。〈2＞建筑群子系统采纳架空、管道、直埋敷设电、光缆的检测要求应根据本地网通信线路工程验收的相关规定执行。〈3〉机柜、机架、配线架安装的检测，除应符合 GB/T50312 第 4 节的规定外，还应符合以下要求：＜3. 1 ＞卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；＜3.2＞端接于 RJ45 的配线架的线序及排列方式按有关国际标准规定的两种端接标准(T568A 或 T568B)之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。〈4＞信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。〈5＞缆线终接应符合 GB/T50312 中第 6. 0. 1 条的规定。〈6〉各类跳线的终接应符合 GB/T50312 中第 6. 0.4 条的规定。〈7＞机柜、机架、配线架安装，除应符合 GB/T50312 第 4. 0. 1 条的规定外，还应 符合以下要求：＜7.1 ＞机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座 直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每平方米不应大于 2mm：＜7.2＞安装机架面板，架前应预留有 8mm 空间，机架背面离墙距离应大于6mm；<7. 3〉背板式跳线架应经配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；<7. 4〉壁挂式机柜底面距地面不宜小于 3mm；<7. 5〉桥架或线槽应直接进入机架或机柜内；<7. 6>接线端子各种标志应齐全。〈8>信...
