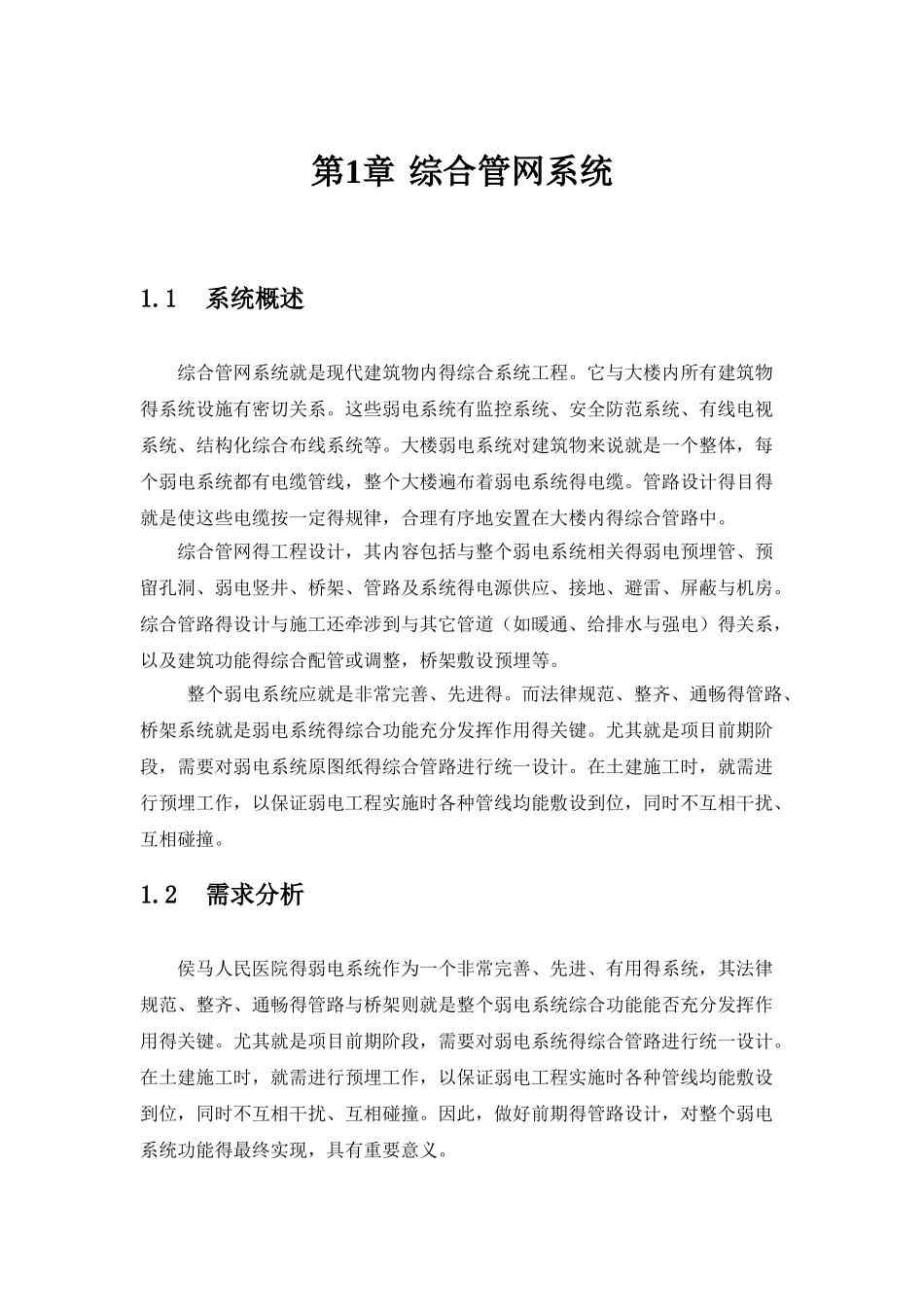

第1章 综合管网系统1.1系统概述综合管网系统就是现代建筑物内得综合系统工程。它与大楼内所有建筑物得系统设施有密切关系。这些弱电系统有监控系统、安全防范系统、有线电视系统、结构化综合布线系统等。大楼弱电系统对建筑物来说就是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统得电缆。管路设计得目得就是使这些电缆按一定得规律，合理有序地安置在大楼内得综合管路中。 综合管网得工程设计，其内容包括与整个弱电系统相关得弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统得电源供应、接地、避雷、屏蔽与机房。综合管路得设计与施工还牵涉到与其它管道（如暖通、给排水与强电）得关系，以及建筑功能得综合配管或调整，桥架敷设预埋等。 整个弱电系统应就是非常完善、先进得。而法律规范、整齐、通畅得管路、桥架系统就是弱电系统得综合功能充分发挥作用得关键。尤其就是项目前期阶段，需要对弱电系统原图纸得综合管路进行统一设计。在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。1.2需求分析侯马人民医院得弱电系统作为一个非常完善、先进、有用得系统，其法律规范、整齐、通畅得管路与桥架则就是整个弱电系统综合功能能否充分发挥作用得关键。尤其就是项目前期阶段，需要对弱电系统得综合管路进行统一设计。在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。因此，做好前期得管路设计，对整个弱电系统功能得最终实现，具有重要意义。综合管网系统就是各个智能化系统设备联结与集成得桥梁，由弱电桥架、管子及辅助材料等组成。综合管路得设计以智能化系统得整体规划与初步设计为基础，使整个智能化达到结构完整，系统集成、扩充与维护。1.3系统设计1.3.1 垂直桥架系统综合布线与其余系统合用一根桥架，因为垂直上去得线缆越来越少，因此上去得桥架选用同上，垂直桥架尺寸设计为300X100，从弱电管井开始安装，沿着走道敷设，桥架内每米设置一个扣环，以固定垂直光纤、大对数电缆等其她弱电线路。垂直桥架安装后，应在弱电井内设置封闭板，平常关闭，检修或增加干线时开放。1.3.2 水平桥架系统与垂直桥架相对应，所以我们在每层得走廊吊顶内安装了水平桥架，用于放置各个系统得线缆。水平主干桥架主要采纳C-400X150，供综合布线系统、安全防范系统与有线电视系统共用，桥架内部用分隔板分隔为三个仓：150...
