罐式断路器安装方案

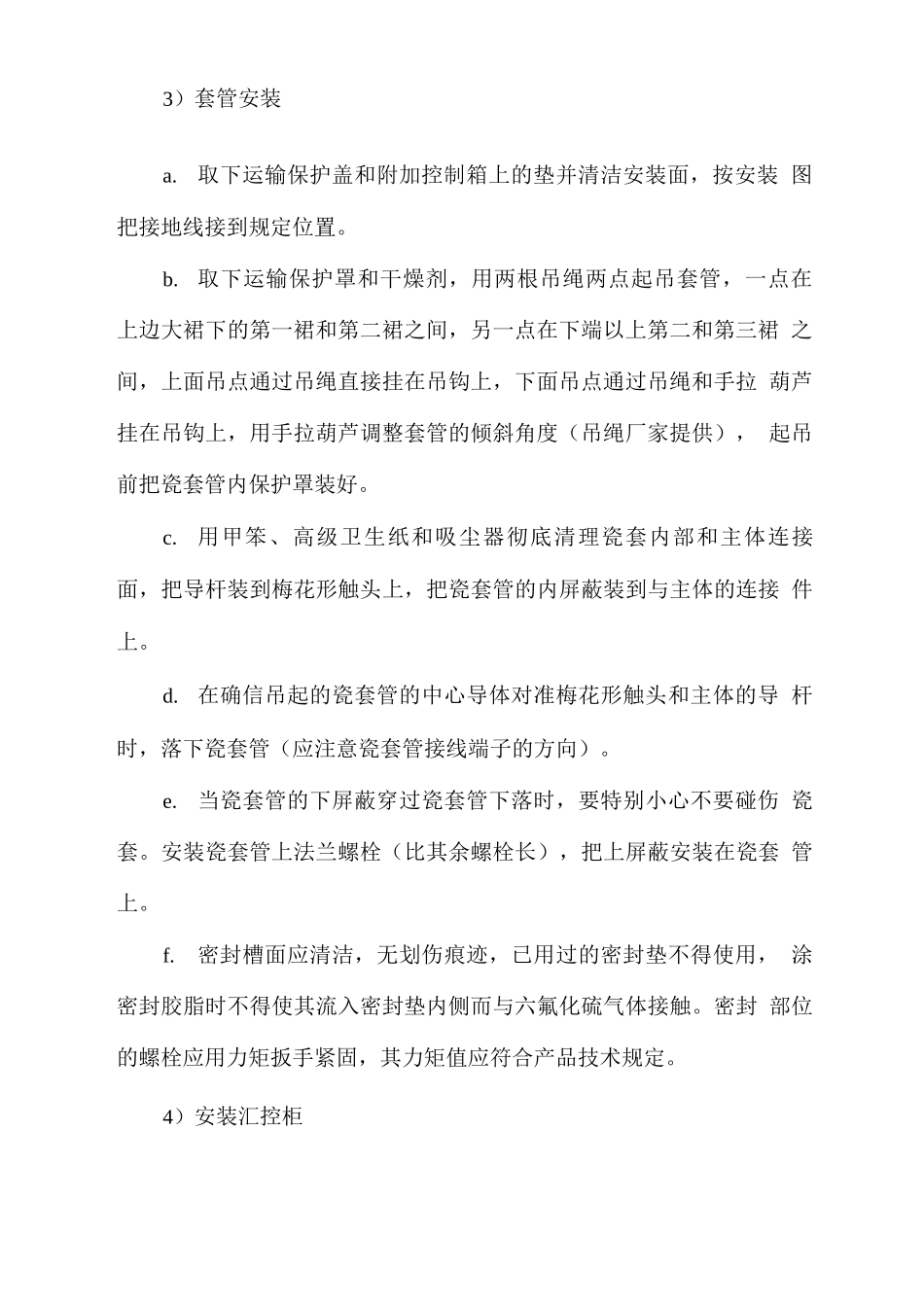

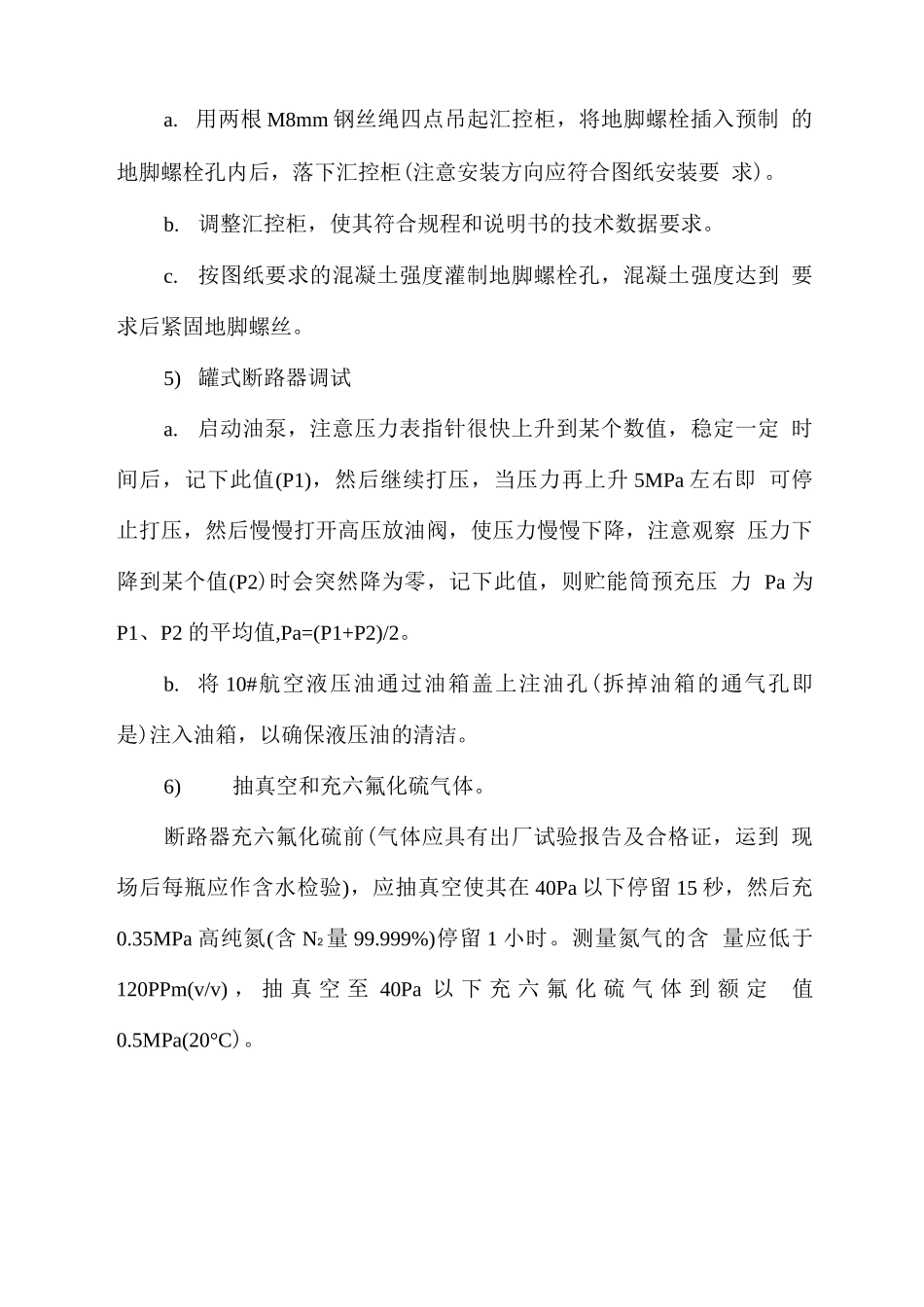

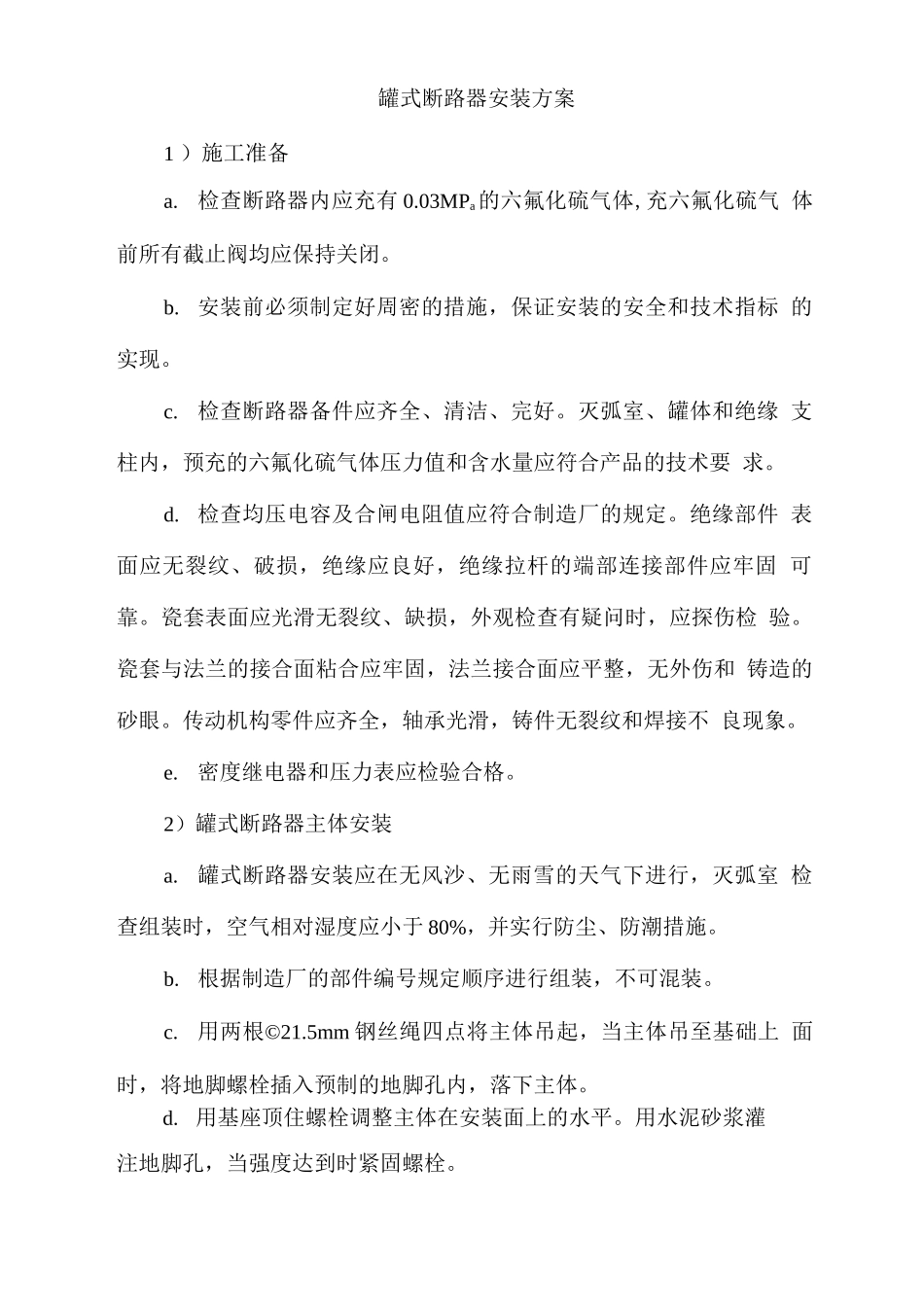

罐式断路器安装方案1 ）施工准备a.检查断路器内应充有 0.03MPa的六氟化硫气体,充六氟化硫气 体前所有截止阀均应保持关闭。b.安装前必须制定好周密的措施，保证安装的安全和技术指标 的实现。c.检查断路器备件应齐全、清洁、完好。灭弧室、罐体和绝缘 支柱内，预充的六氟化硫气体压力值和含水量应符合产品的技术要 求。d.检查均压电容及合闸电阻值应符合制造厂的规定。绝缘部件 表面应无裂纹、破损，绝缘应良好，绝缘拉杆的端部连接部件应牢固 可靠。瓷套表面应光滑无裂纹、缺损，外观检查有疑问时，应探伤检 验。瓷套与法兰的接合面粘合应牢固，法兰接合面应平整，无外伤和 铸造的砂眼。传动机构零件应齐全，轴承光滑，铸件无裂纹和焊接不 良现象。e.密度继电器和压力表应检验合格。2）罐式断路器主体安装a.罐式断路器安装应在无风沙、无雨雪的天气下进行，灭弧室 检查组装时，空气相对湿度应小于 80%，并实行防尘、防潮措施。b.根据制造厂的部件编号规定顺序进行组装，不可混装。c.用两根©21.5mm 钢丝绳四点将主体吊起，当主体吊至基础上 面时，将地脚螺栓插入预制的地脚孔内，落下主体。d. 用基座顶住螺栓调整主体在安装面上的水平。用水泥砂浆灌注地脚孔，当强度达到时紧固螺栓。3）套管安装a.取下运输保护盖和附加控制箱上的垫并清洁安装面，按安装 图把接地线接到规定位置。b.取下运输保护罩和干燥剂，用两根吊绳两点起吊套管，一点在 上边大裙下的第一裙和第二裙之间，另一点在下端以上第二和第三裙 之间，上面吊点通过吊绳直接挂在吊钩上，下面吊点通过吊绳和手拉 葫芦挂在吊钩上，用手拉葫芦调整套管的倾斜角度（吊绳厂家提供）， 起吊前把瓷套管内保护罩装好。c.用甲笨、高级卫生纸和吸尘器彻底清理瓷套内部和主体连接 面，把导杆装到梅花形触头上，把瓷套管的内屏蔽装到与主体的连接 件上。d.在确信吊起的瓷套管的中心导体对准梅花形触头和主体的导 杆时，落下瓷套管（应注意瓷套管接线端子的方向）。e.当瓷套管的下屏蔽穿过瓷套管下落时，要特别小心不要碰伤 瓷套。安装瓷套管上法兰螺栓（比其余螺栓长），把上屏蔽安装在瓷套 管上。f.密封槽面应清洁，无划伤痕迹，已用过的密封垫不得使用， 涂密封胶脂时不得使其流入密封垫内侧而与六氟化硫气体接触。密封 部位的螺栓应用力矩扳手紧固，其力矩值应符合产品技术规定。4）安装汇控柜a. 用两根 M8mm 钢丝绳四点吊起汇控柜，将地脚螺栓插入预制 的地脚螺...
