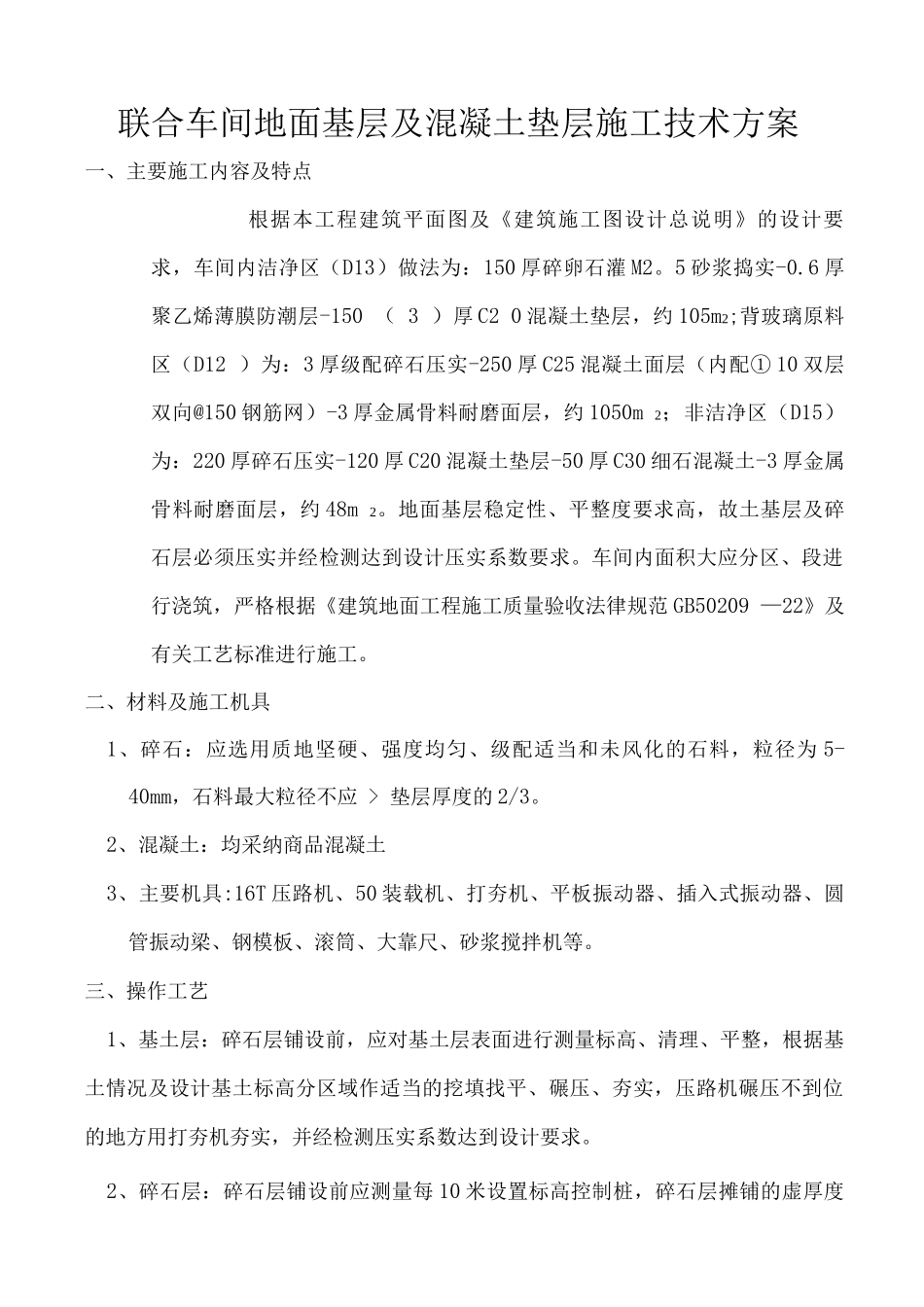

联合车间地面基层及混凝土垫层施工技术方案

联合车间地面基层及混凝土垫层施工技术方案一、主要施工内容及特点根据本工程建筑平面图及《建筑施工图设计总说明》的设计要求，车间内洁净区（D13）做法为：150 厚碎卵石灌 M2。5 砂浆捣实-0.6 厚聚乙烯薄膜防潮层-150 （ 3 ）厚 C2 0 混凝土垫层，约 105m2;背玻璃原料区（D12 ）为：3 厚级配碎石压实-250 厚 C25 混凝土面层（内配① 10 双层双向@150 钢筋网）-3 厚金属骨料耐磨面层，约 1050m 2；非洁净区（D15）为：220 厚碎石压实-120 厚 C20 混凝土垫层-50 厚 C30 细石混凝土-3 厚金属骨料耐磨面层，约 48m 2。地面基层稳定性、平整度要求高，故土基层及碎石层必须压实并经检测达到设计压实系数要求。车间内面积大应分区、段进行浇筑，严格根据《建筑地面工程施工质量验收法律规范 GB50209 —22》及有关工艺标准进行施工。二、材料及施工机具1、碎石：应选用质地坚硬、强度均匀、级配适当和未风化的石料，粒径为 5-40mm，石料最大粒径不应 > 垫层厚度的 2/3。2、混凝土：均采纳商品混凝土3、主要机具:16T 压路机、50 装载机、打夯机、平板振动器、插入式振动器、圆管振动梁、钢模板、滚筒、大靠尺、砂浆搅拌机等。三、操作工艺1、基土层：碎石层铺设前，应对基土层表面进行测量标高、清理、平整，根据基土情况及设计基土标高分区域作适当的挖填找平、碾压、夯实，压路机碾压不到位的地方用打夯机夯实，并经检测压实系数达到设计要求。2、碎石层：碎石层铺设前应测量每 10 米设置标高控制桩，碎石层摊铺的虚厚度应按设计厚度的 1。2 1.3 倍，摊铺厚度均匀一致，压实前应适当洒水使其表面保持湿润。压路机碾压遍数不得少于三遍，压至碎石表面平整、坚实，稳定不松动为止。成型后的碎石表面平整度不得＞15、标高〈正负 20、厚度偏差〈设计厚度的1/103、M2.5 砂浆灌缝：砂浆采纳 32。5P 水泥及细砂配制，配合比为：水泥：细砂=1:7.5 水灰比 0。6.采纳机械搅拌人工斗车运输砂浆，在安装固定好混凝土垫层模板后人工摊铺灌缝砂浆，先用大靠尺将砂浆赶平再用木抹子抹平压实，碎石表面要有 5 10 厚砂浆层.4、区段模板安装:根据设计测量混凝土垫层标高以控制模板顶高度，采纳钢模板，用 4-5 长直径 16 以上的钢钎打入基层固定模板，模板基础必须稳定,顶面与混凝土垫层标高一致，长向拉线校正竖直。混凝土垫层模板一般按 5 米宽为一板分区，分区原则除应按规定设置的纵、横向缩缝间距（3 6...
