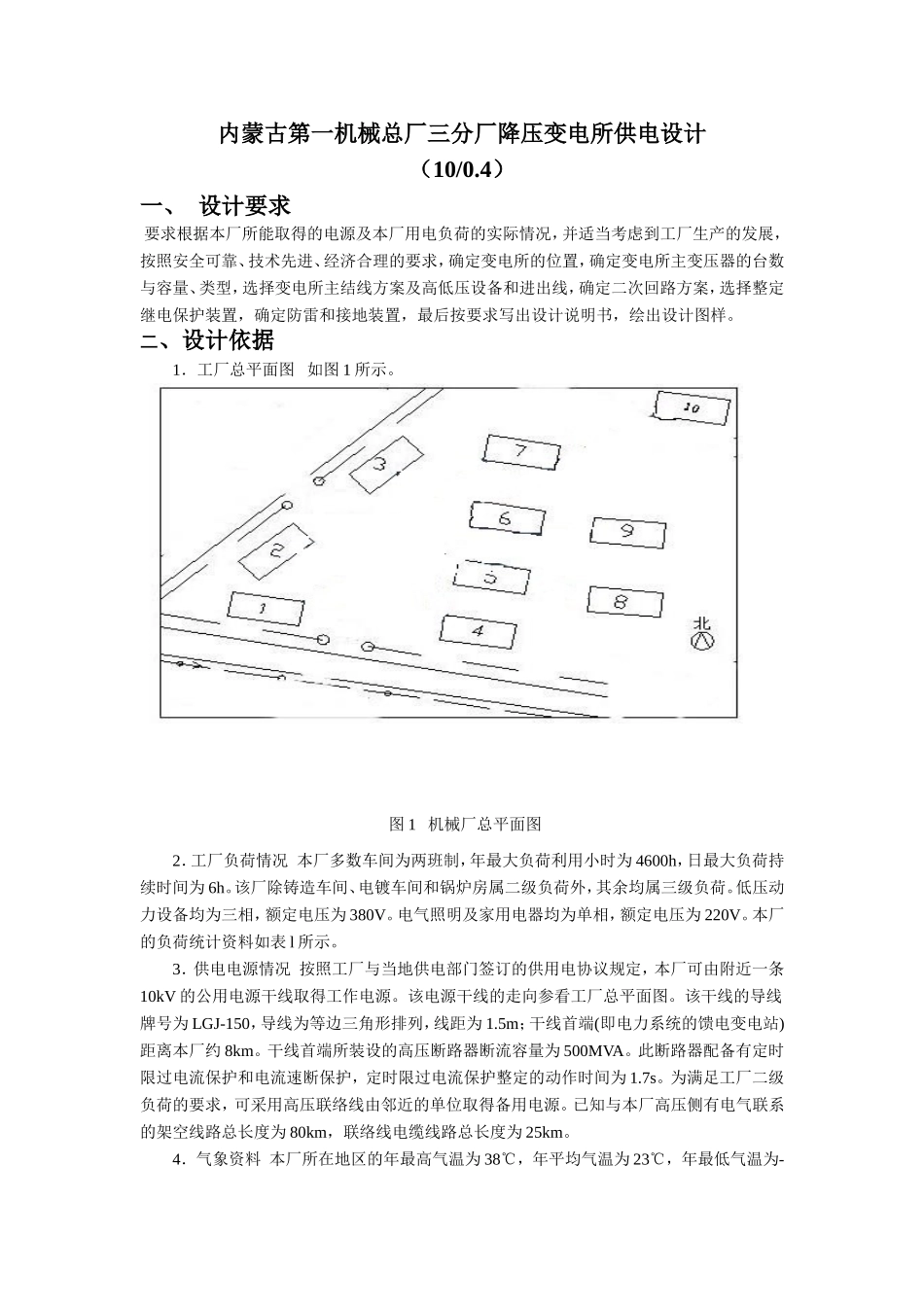

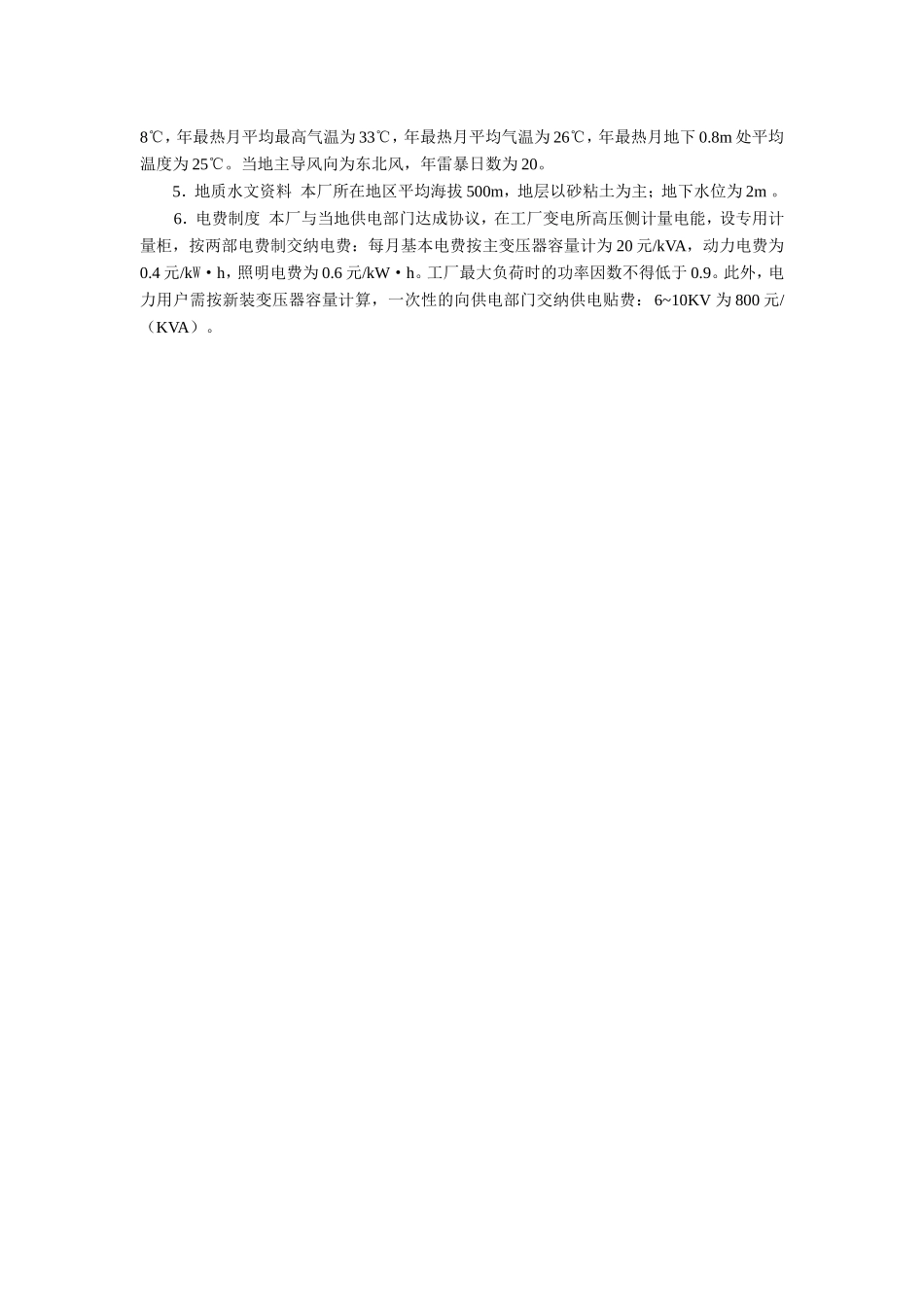

内蒙古第一机械总厂三分厂降压变电所供电设计（10/0.4）一、设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。二、设计依据1．工厂总平面图如图1所示。2．工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如表l所示。3．供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该电源干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为1.5m；干线首端(即电力系统的馈电变电站)距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7s。为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，联络线电缆线路总长度为25km。4．气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-图1机械厂总平面图8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处平均温度为25℃。当地主导风向为东北风，年雷暴日数为20。5．地质水文资料本厂所在地区平均海拔500m，地层以砂粘土为主；地下水位为2m。6．电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费：每月基本电费按主变压器容量计为20元/kVA，动力电费为0.4元/kW·h，照明电费为0.6元/kW·h。工厂最大负荷时的功率因数不得低于0.9。此外，电力用户需按新装变压器容量计算，一次性的向供电部门交纳供电贴费：6~10KV为800元/（KVA）。表1机械厂负荷统计资料摘要本设计是对内蒙古第一机械机械厂三分厂总降压变电所系统设计。本设计主要进行了全厂的负荷计算及无功功率补偿的确定，它是以后设备选择的主要依据主要确定了变电所变压器台数，容量及主接线方案；主要进行了短路电流的计算它是进行设备校验的重要数据；主要进行了变电所一次设备的选型及校验；主要确定了变电所的位置和变压器的形式；主要确实了变电所进出线及厂区配电线路工厂供电，就是指工厂所需电能的供应和分配问题。众所周知，电能是现代工业生产的主要能源与动力。电能既易于由其他形式的能量转换而来，又易于转厂房编号厂房名称负荷类别设备容量／kW需要系数功率因数cosφ1铸造车间动力3000.30.70照明60.81.02锻压车间动力3500.30.65照明80.81.03金工车间动力4000.20.65照明100.81.04工具车间动力3600.30.60照明70.91.05电镀车间动力2500.50.80照明50.81.06热处理车间动力1500.60.80照明50.81.07装配车间动力1800.30.70照明60.81.08机修车间动力1600.20.65照明40.81.09锅炉房动力500.70.80照明10.81.010仓库动力200.40.80照明10.81.011生活区照明3500.70.9换为其他形式的能量，它的输送和分配既简单经济又便于控制，调节和测量，又利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的生产及其发展，作为即将从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。关键词：工厂供电，配电线路，变电所，选型，校验ABSTRACTThisarticleisasystemicdesigntostep-downsubstationofonemetallurgicalmachineryplant.Thetheoreticalfoundationis《thefactorypow...
