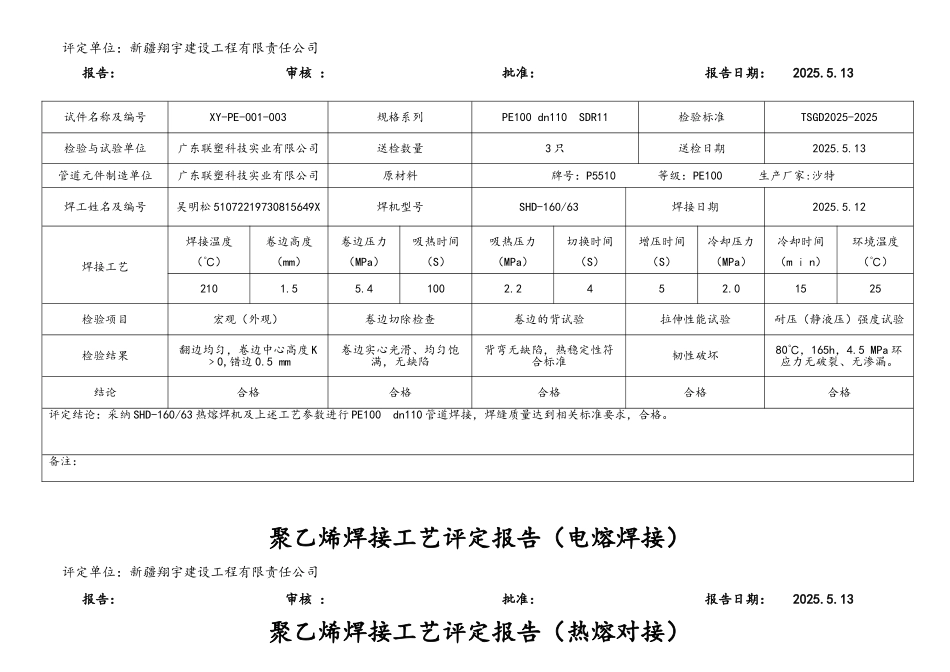

聚乙烯焊接工艺评定报告编制： 审核： 批准： 新疆翔宇建设工程有限责任公司二零一五年五月一十三日聚乙烯焊接工艺评定报告（热熔对接）评定单位：新疆翔宇建设工程有限责任公司 报告： 审核 ： 批准： 报告日期： 2025.5.13 聚乙烯焊接工艺评定报告（电熔焊接）评定单位：新疆翔宇建设工程有限责任公司 报告： 审核 ： 批准： 报告日期： 2025.5.13 聚乙烯焊接工艺评定报告（热熔对接）试件名称及编号XY-PE-001-003规格系列PE100 dn110 SDR11检验标准TSGD2025-2025检验与试验单位广东联塑科技实业有限公司送检数量3 只送检日期2025.5.13管道元件制造单位广东联塑科技实业有限公司原材料牌号：P5510 等级：PE100 生产厂家:沙特焊工姓名及编号吴明松 51072219730815649X焊机型号SHD-160/63焊接日期2025.5.12焊接工艺焊接温度（℃）卷边高度（mm）卷边压力（MPa）吸热时间（S）吸热压力（MPa）切换时间（S）增压时间（S）冷却压力（MPa）冷却时间（m ｉ n）环境温度（℃）2101.55.41002.2452.01525检验项目宏观（外观）卷边切除检查卷边的背试验拉伸性能试验耐压（静液压）强度试验检验结果翻边均匀，卷边中心高度 K﹥0,错边 0.5 mm卷边实心光滑、均匀饱满，无缺陷背弯无缺陷，热稳定性符合标准韧性破坏80℃，165h，4.5 MPa 环应力无破裂、无渗漏。结论合格合格合格合格合格评定结论：采纳 SHD-160/63 热熔焊机及上述工艺参数进行 PE100 dn110 管道焊接，焊缝质量达到相关标准要求，合格。 备注：评定单位：新疆翔宇建设工程有限责任公司 报告： 审核 ： 批准： 报告日期： 2025.5.13 聚乙烯焊接工艺评定报告（电熔焊接）试件名称及编号XY-PE-001-003规格系列PE100 dn110 SDR11检验标准TSGD2025-2025检验与试验单位广东联塑科技实业有限公司送检数量 3 只送检日期2025.5.13管道元件制造单位广东联塑科技实业有限公司原材料牌号：ME3440 等级：PE100 生产厂家:北欧化工焊工姓名及编号吴明松 51072219730815649X焊机型号天津正维焊接日期2025.5.12焊接工艺焊接电压（V）焊接时间（S）冷却时间（ m ｉ n）环境温度（℃）401405025检验项目剥离性能试验静液压试验检验结果韧性破坏80℃，165h，4.5 MPa 环应力无破裂、无渗漏。结论合格合格评定结论：采纳天津正维电熔焊机及上述工艺参数进行 PE100 dn110 电熔套筒管件焊接，焊缝质量达到相关标准要求，合格。 备注：试件名称及编号XY-PE-001-...
