自动门机械部分设计

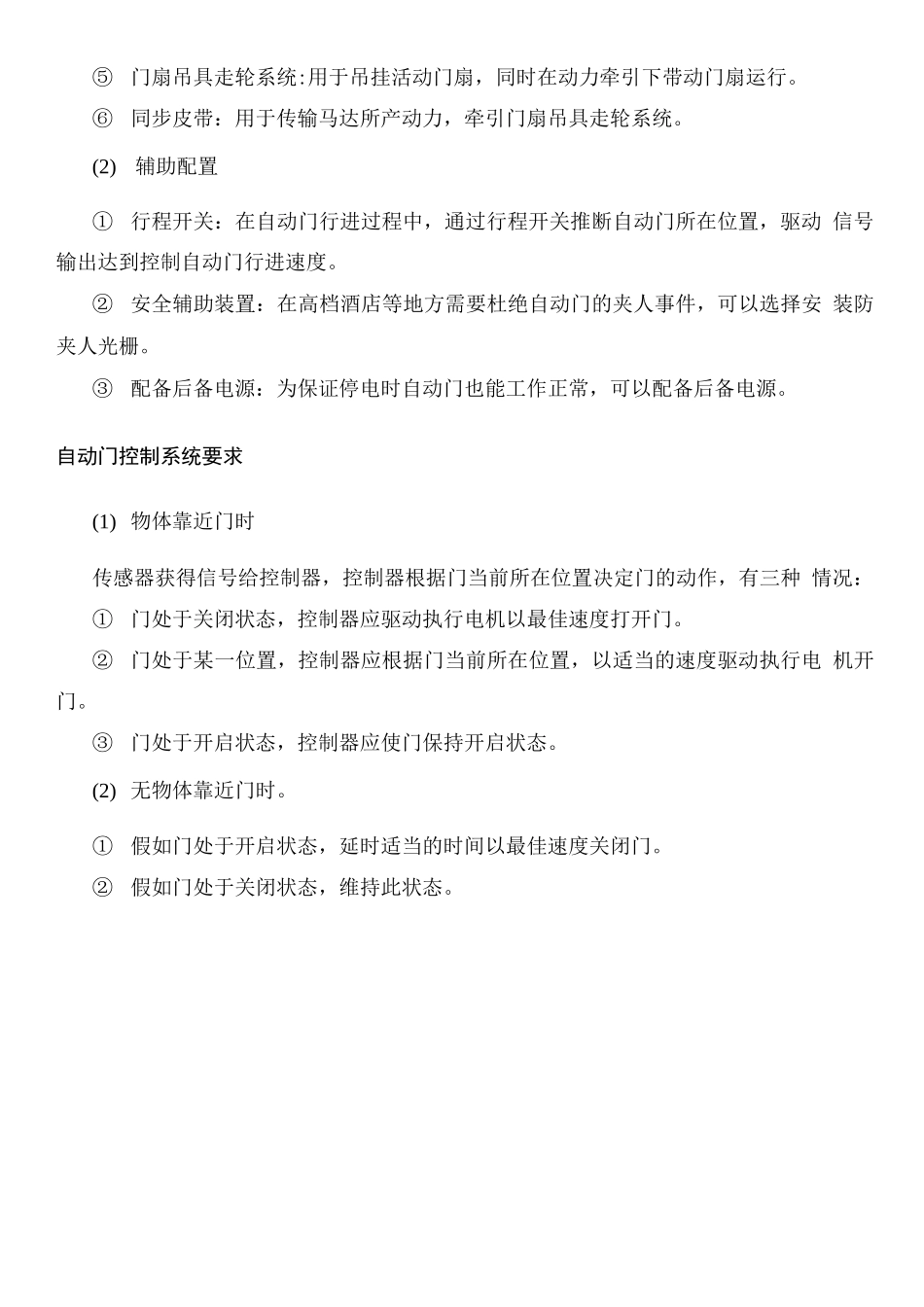

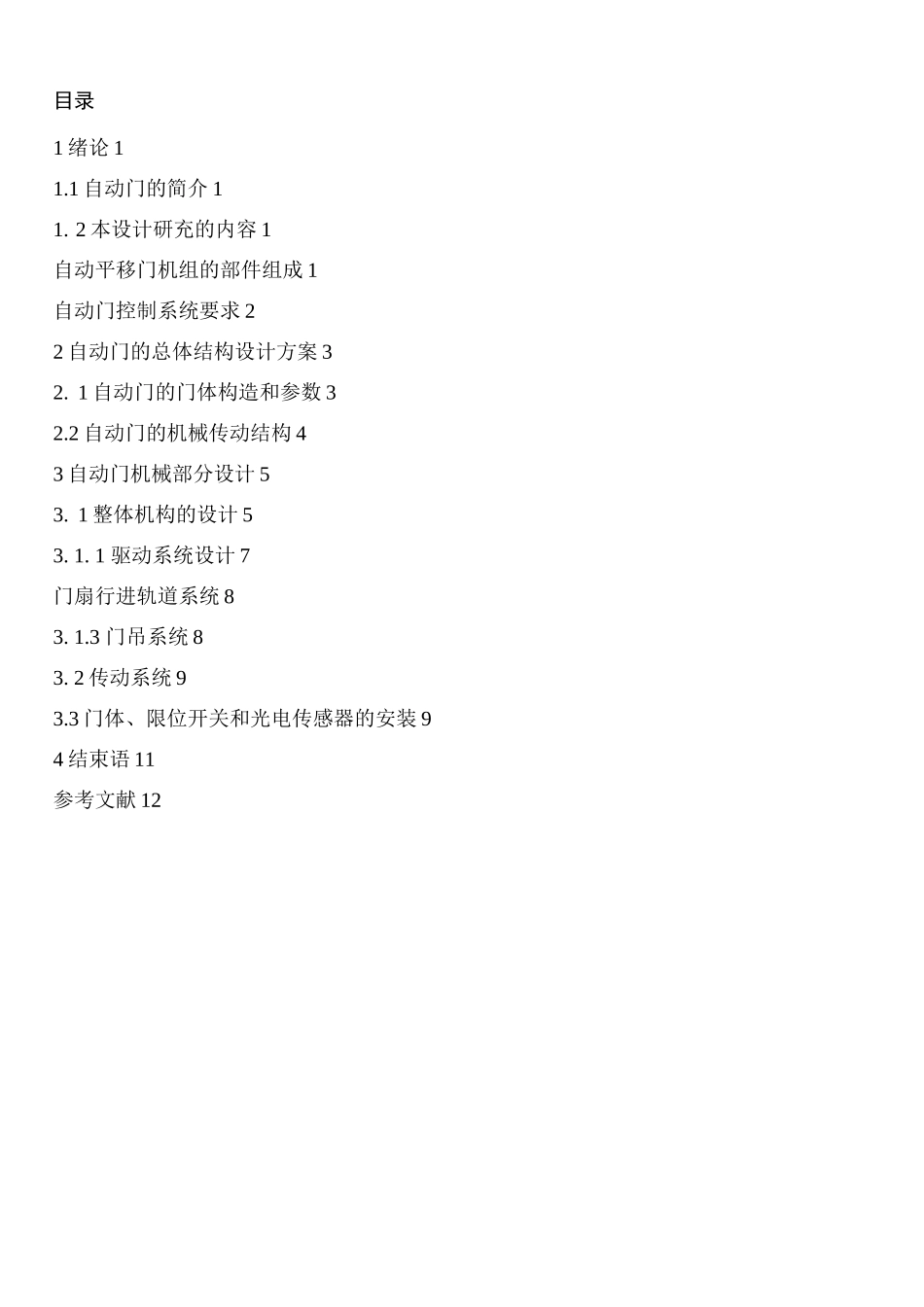

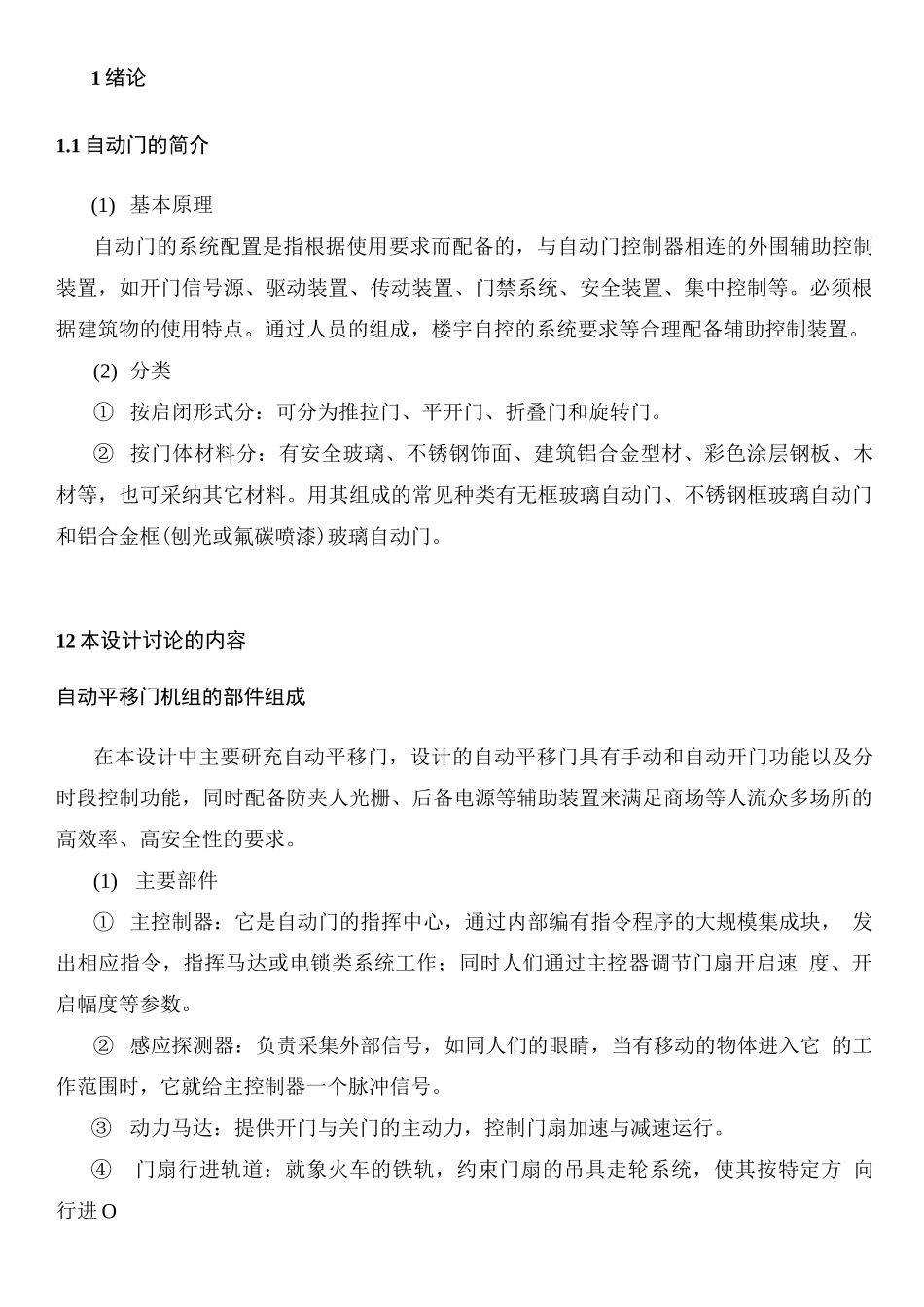

目录1 绪论 11.1 自动门的简介 11. 2 本设计研充的内容 1自动平移门机组的部件组成 1自动门控制系统要求 22 自动门的总体结构设计方案 32. 1 自动门的门体构造和参数 32.2 自动门的机械传动结构 43 自动门机械部分设计 53. 1 整体机构的设计 53. 1. 1 驱动系统设计 7门扇行进轨道系统 83. 1.3 门吊系统 83. 2 传动系统 93.3 门体、限位开关和光电传感器的安装 94 结束语 11参考文献 121 绪论1.1 自动门的简介(1) 基本原理自动门的系统配置是指根据使用要求而配备的，与自动门控制器相连的外围辅助控制 装置，如开门信号源、驱动装置、传动装置、门禁系统、安全装置、集中控制等。必须根 据建筑物的使用特点。通过人员的组成，楼宇自控的系统要求等合理配备辅助控制装置。(2) 分类① 按启闭形式分：可分为推拉门、平开门、折叠门和旋转门。② 按门体材料分：有安全玻璃、不锈钢饰面、建筑铝合金型材、彩色涂层钢板、木 材等，也可采纳其它材料。用其组成的常见种类有无框玻璃自动门、不锈钢框玻璃自动门 和铝合金框(刨光或氟碳喷漆)玻璃自动门。12 本设计讨论的内容自动平移门机组的部件组成在本设计中主要研充自动平移门，设计的自动平移门具有手动和自动开门功能以及分 时段控制功能，同时配备防夹人光栅、后备电源等辅助装置来满足商场等人流众多场所的 高效率、高安全性的要求。(1)主要部件① 主控制器：它是自动门的指挥中心，通过内部编有指令程序的大规模集成块， 发出相应指令，指挥马达或电锁类系统工作；同时人们通过主控器调节门扇开启速 度、开启幅度等参数。② 感应探测器：负责采集外部信号，如同人们的眼睛，当有移动的物体进入它 的工作范围时，它就给主控制器一个脉冲信号。③动力马达：提供开门与关门的主动力，控制门扇加速与减速运行。④门扇行进轨道：就象火车的铁轨，约束门扇的吊具走轮系统，使其按特定方 向行进 O⑤门扇吊具走轮系统:用于吊挂活动门扇，同时在动力牵引下带动门扇运行。⑥同步皮带：用于传输马达所产动力，牵引门扇吊具走轮系统。(2)辅助配置①行程开关：在自动门行进过程中，通过行程开关推断自动门所在位置，驱动 信号输出达到控制自动门行进速度。②安全辅助装置：在高档酒店等地方需要杜绝自动门的夹人事件，可以选择安 装防夹人光栅。③配备后备电源：为保证停电时自动门也能工作正常，可以配备后备电源。自动门控制系统要求(1) 物体靠近...
