螺栓球钢管网架结构监理细则VIP专享

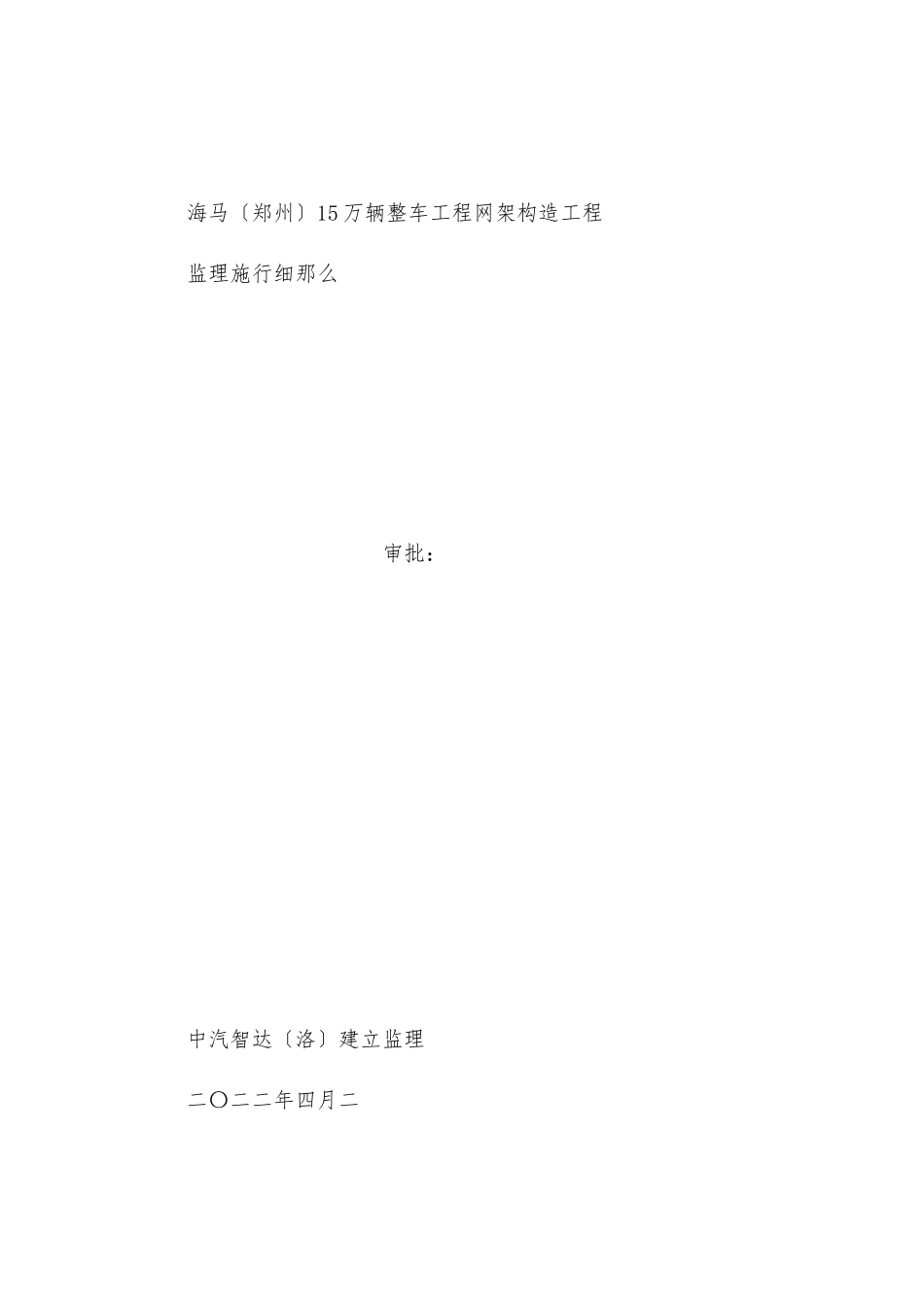

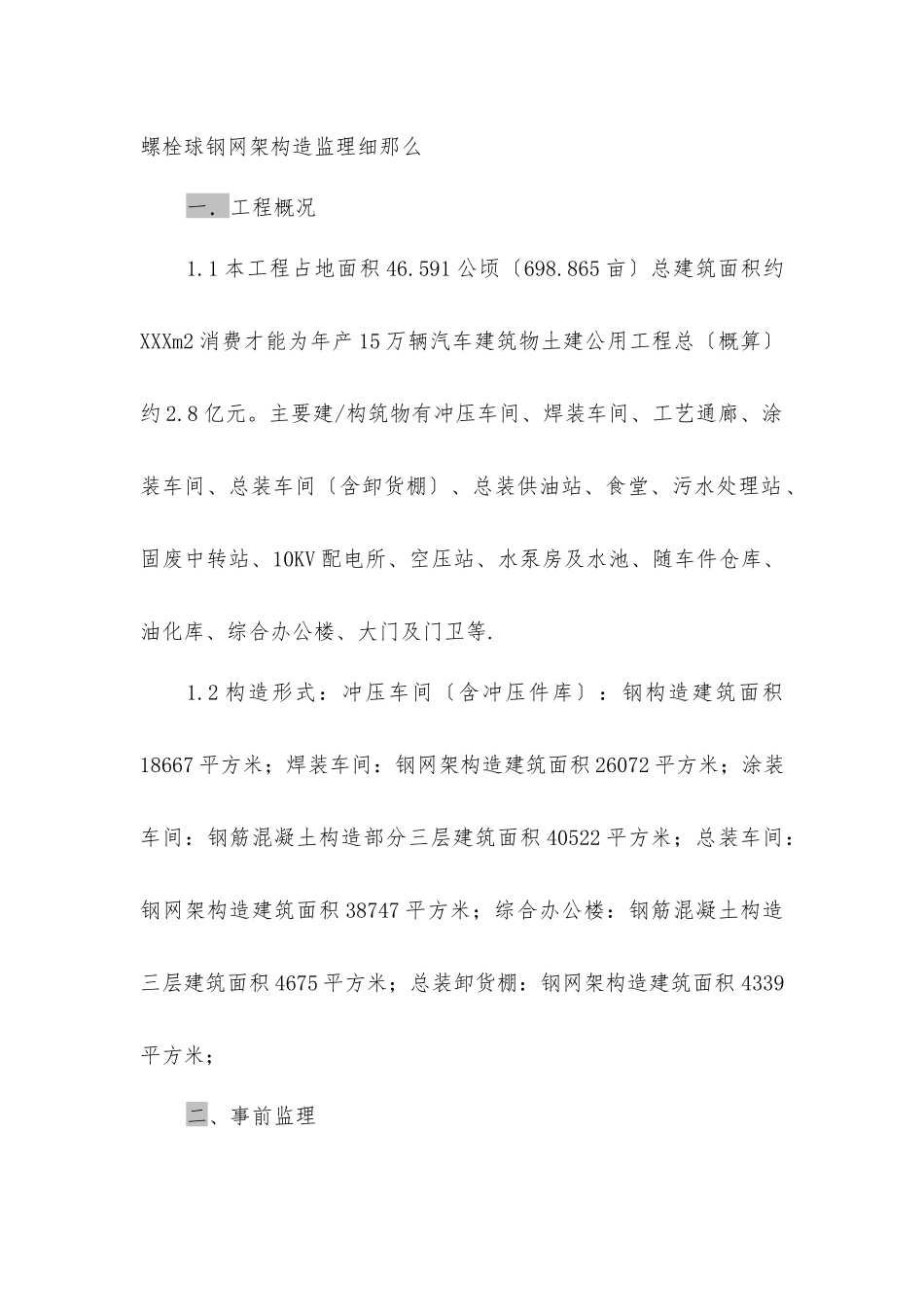

海马〔郑州〕15 万辆整车工程网架构造工程监理施行细那么 审批： 中汽智达〔洛〕建立监理二〇二二年四月二螺栓球钢网架构造监理细那么一．工程概况1.1 本工程占地面积 46.591 公顷〔698.865 亩〕总建筑面积约XXXm2 消费才能为年产 15 万辆汽车建筑物土建公用工程总〔概算〕约 2.8 亿元。主要建/构筑物有冲压车间、焊装车间、工艺通廊、涂装车间、总装车间〔含卸货棚〕、总装供油站、食堂、污水处理站、固废中转站、10KV 配电所、空压站、水泵房及水池、随车件仓库、油化库、综合办公楼、大门及门卫等.1.2 构造形式：冲压车间〔含冲压件库〕：钢构造建筑面积18667 平方米；焊装车间：钢网架构造建筑面积 26072 平方米；涂装车间：钢筋混凝土构造部分三层建筑面积 40522 平方米；总装车间：钢网架构造建筑面积 38747 平方米；综合办公楼：钢筋混凝土构造三层建筑面积 4675 平方米；总装卸货棚：钢网架构造建筑面积 4339平方米；二、事前监理网架的制作安装质量主要表现为三方面即钢材应当符合；几何尺寸应准确；焊缝强度大于母材强度并且要控制焊接变形。 2.1、应明确：工程经理对该网架工程质量负责。以工程经理为首建立与健全质量保证体系实行有效的组织措施和技术措施制定施工组织设计和各工种操作工艺实行质量责任制和质量奖罚制度。2.2 现场要有三名专职质量检测人员： 一人负责材料和零件、构件进场检验。钢材的品种、型、规格和质量必须符合?网架构造设计与施工规程?JGJ7-91 的有关规定。向监理工程师提供钢材出厂合格证、质量保证书和试验。 一人负责焊缝质量主要是保证锥头与钢连接的焊缝强度或封板与钢连接的焊缝强度大于母材强度。对每根杆件端头焊缝质量进度检验并记入工程资料。 一人负责测量放线包括支座及垫铁规格、位置及标高的正确、支座与柱子或框架梁接触紧贴平稳。还要负责网架的制作和安装质量。 2.3 开工之前对网架制作安装使用的有关测量、检测仪器都必须经计量部门检定尤其是制造与安装使用的钢尺必须一致还要与土建钢卷尺进度比长以求统一。 2.4 现场的钢焊接应当由四级以上技工操作焊工上岗之前均须进度培训考试发放合格证书无证人员不许上岗。凡上岗的焊工要统一编每焊完一条焊缝在规定位置写上焊工的码。检验人员应将每条焊缝及焊工一一对应记入工程资料中归档。以便发生质量事故时追查责任。 三、网架制作的监控 网架制作的质量是关键只有制作的精度高才能顺利安装和保证质量。网...
